| 流量 | 1-150（m3/h） |
|---|---|
| 重量 | 50（kg） |
| 材质 | 不锈钢 |
| 电压 | 220-415（V） |
| 功率 | 0.37-37（kw） |
| 规格 | 1T-10M-0.37kw-25/25 |
| 级数 | 单级 |
| 排出口径 | 25-102（mm） |
| 汽蚀余量 | 8（m） |
| 驱动方式 | 电动 |
| 输送介质 | 清水泵 |
| 吸入口径 | 25-102（mm） |
| 性能 | 卫生 |
| 扬程 | 10-70（m） |
| 用途 | 管道泵 |
| 转速 | 2800 |
| 泵轴位置 | 卧式 |
| 叶轮数目 | 1 |
| 叶轮结构 | 敞开式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 品牌 | GETE |
| 型号 | LXJ-304-CN |
| 系列 | LXJ |
| 结构原理 | 中开泵 |
| 01.技术参数 |
| 精铸款 国产电机 304 不锈钢系列 卫生级 离心泵 | ||
| 过液材质：SUS-304 | |||
| 其他材质：SUS-304 | |||
| 最大流量：1-150 m3/H | |||
| 最大扬程：10-70 H(m) | |||
| 电机功率：0.75kw-37kw | |||
| 最高转速：2800 min/1 | |||
| 入口直径：25mm | |||
| 出口直径：25mm | |||
| 噪音水平：＜0.1MPa | |||
| 最高温度：-10℃至120℃/248℉ | |||
| 密封水压：0.1MPa | |||
| 密封水量：0.25-0.5l/min | |||
| 最大压力：0.5MPa | |||
| 卫生认证：3A-02-10/NO.1579 | |||
| 机械密封材料：EPDM乙丙橡胶 | |||
| 机械密封标准：FDA.177.2600 | |||
| 机械密封类别：单端面内置机械密封、水冲洗双端面机械密封 | |||
| 叶轮类别：开式叶轮、半开式叶轮、闭式叶轮 | |||
| 连接方式：快装、焊接、活接、法兰、DIN、SMS、3A、RJT | |||
| 电机类别：国产电机、防爆电机、ABB电机、西门子电机等 | |||
电机符合标准：GB755-2008，GB10069-2008，Q/JBQS28-2000 |

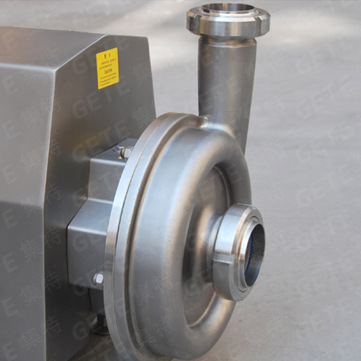

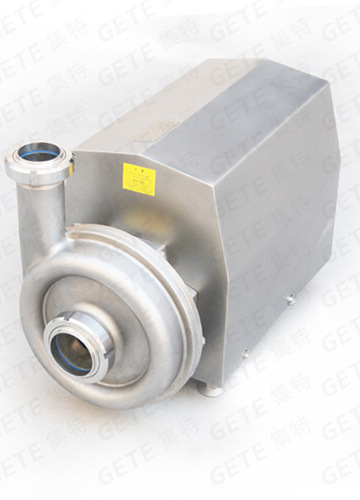

| 02.产品概况 |
|
此设备整体设计符合GMP规范要求。
按系列采用SUS 304不锈钢制造，适用各种卫生级生产标准。
广泛适用于各类液体物料的输送，
食品饮料、酒类、医药、乳品、精细化工、生物工程等领域。
可以输送普通低中粘度溶液及含悬浮物或有腐蚀性的溶液。
此设备形式上为开式叶轮、单级、单吸。
电机外围由不锈钢罩保护。
四个可调节不锈钢支脚。 |
| 03.产品组件 |
|
|
每一片叶轮内外表面光滑，对水流的摩擦损失减到最少。
结构紧凑，不留死角，高效能，噪音低，无振动，运行平稳。
在装配前都经过严格的静平衡实验。
（缺省为开式叶轮。可供选配有半开式叶轮、闭式叶轮）
此设备装有符合ISO3096和DIN24960标准的平衡型单端面机械密封（缺省） 或一组可冲洗的平衡型双端面机械密封。
主机标配机械密封的静环由SUS316l钢内嵌化硅或石墨构成，动环由碳化硅制成。
可根据不同的输送介质选配碳化硅/碳化硅、硬质合金/硬质合金摩擦环。 |

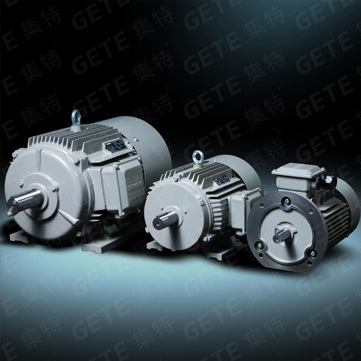

| 04.电机配置 |
|
此设备配置各种境内外品牌的电机，
50Hz，220v-240v，380v-420v，660v-690v, △ /y。
按照国际电工委：IEC60034-30、IEC60072
英国标准：BS4999-5000
澳洲标准：AS1359-2
德国标准：DIN42673符合欧共体“CE”标记要求设计生产。
50Hz：1.5kw,2.2kw,3kw,4kw,5.5kw,7.5kw, 11kw,15kw,18.5kw,22kw,30kw,37kw…… |
| 05.型号类别 |
| 流量（m3/h） | 扬程（M） | 电机功率(kw) | 进/出口 | 转速（rpm） | 频率（Hz） | 介 质 |
| 1 | 10 | 0.37 | 25/25 | 2800 | 50Hz | 20℃清水 |
| 3 | 18 | 0.75 | 38/32 | |||
| 5 | 24 | 1.5 | 38/38 | |||
| 10 | 24 | 2.2 | 51/38 | |||
| 15 | 32 | 3 | 51/38 | |||
| 20 | 36 | 4 | 63/51 | |||
| 30 | 36 | 5.5 | 63/51 | |||
| 40 | 36 | 7.5 | 76 | |||
| 50 | 36 | 11 | ||||
| 60 | 36 | 15 | ||||
| 80 | 36 | 18.5 |
| 06.故障排除 |
| 常见故障 | 解决方法 | |
| 电机不能正常运行 | 保险丝烧坏 电机或电容烧坏 叶轮卡死 电源电压过低 机械密封吸住 | 更换保险丝 修理电机或更换电容器 清除杂物 调整电压为标准值 清晰机械密封或更换 |
| 水或电流不足 | 密封件破坏或磨损 电机转速过低 | 更换密封件 检查电压是否正常 |
| 阀底漏水 | 阀体与水平面不垂直活塞卡死 阀体内部加重块螺栓松动不密封 阀口与管接头未旋紧 | 矫正垂直度 旋紧加重块螺栓 旋紧底阀接口 |
| 泵正常运行但抽不上水 | 进水管漏气 吸程太高 叶轮损坏 电机转速过低，吸收管过长 | 清除漏气现象 调整吸程，缩短吸水管长度 更换叶轮 检查电压是否正常 |
| 电机发热 | 电压过低 电机风叶损坏 暑天爆晒 电线过长 | 提高电压 更换电机风叶 采取遮挡措施 缩短线路、增大线径 |
| 流量/扬程下降 | 叶轮与泵体之间磨损过多 机械密封件损坏 引水管弯路太多 底阀被渣物堵塞 | 更换叶轮泵体 更换机械密封件 检查管路，查明原因 拆卸底阀清洗 |

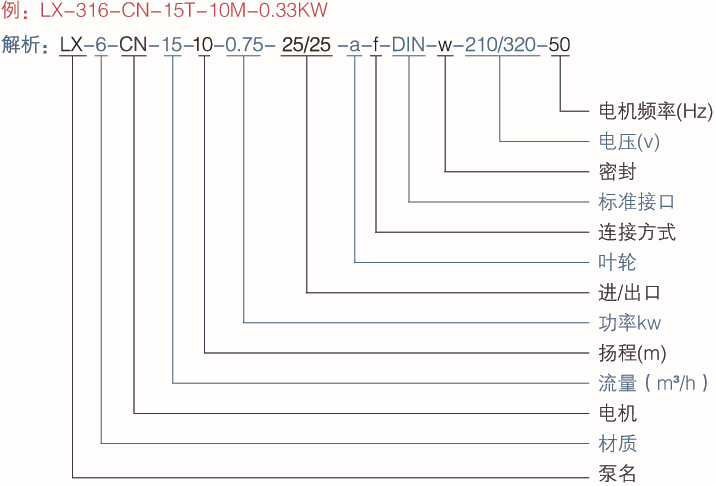

| 07.型号解析 |
泵名：LX-离心泵 ZX-自吸泵 HC-回程泵 RH-乳化泵 RB-乳化泵 RJ-均质机 SF-水粉混合器 LG-螺杆泵 ZZ-转子泵 CG-储罐
电机：CN-国产 EX-防爆 ABB-ABB电机 SM-西门子电机
| GETE集特 |
01.“集特风范”
自GETE成立以来，就代表着突破成规的天性、永无止境地追求不凡以及乐于创造的东亚匠人精神。
关注GETE，了解它是如何影响整个机械行业，并为之不断续写着风范的传奇。
Since the founding of GETE, it represents a breakthrough in the nature of the rules,
the endless pursuit of extraordinary and willing to create the spirit of the artisans.Pay attention to GETE,
to understand how it is affecting the entire industry, and for the continuous writing style of the legend.

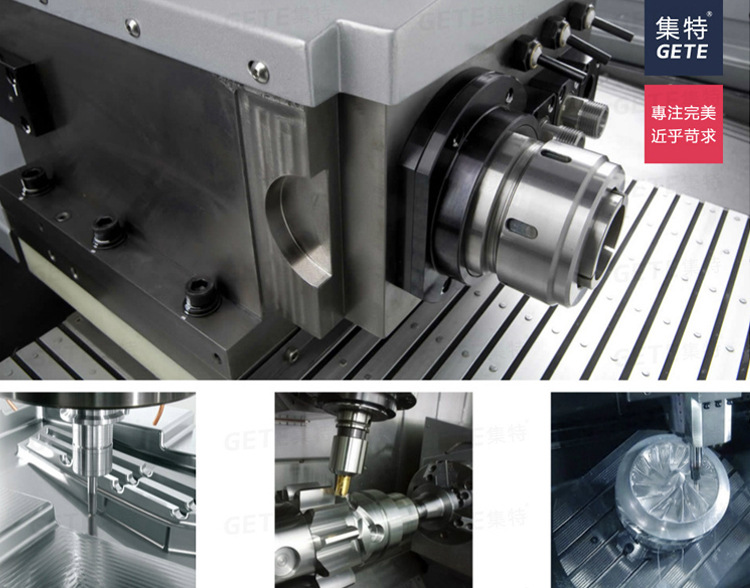

02.“制造工艺”
