（一）井用潜水电泵的介绍、用途与特点

1、井用潜水电泵的介绍、用途

井用潜水电泵是由YQS型潜水三相异步电动机和QJ型潜水泵组成，是从深井中提水的重要设备，使用时整个潜水电泵机组完全浸入水中工作，把地下水提取到地表，广泛用于从深井中提取生活用水；城市、工矿企业给排水，工业冷却；农业排灌、园林喷灌；海水提升、填海造地真空预压降水，潜热水电泵还可用于地热的开发利用、温泉洗浴、供暖系统等。

2、井用潜水电泵的主要特点

潜水电机、潜水泵为独立分体设备，工作时通过联轴器直接连为一体潜入水中，其特点为：无噪音、不污染水质、不需要泵房建筑，结构简单紧湊、体积小、重量轻，安装、使用、维护方便，效率高、运转安全可靠等。

（二）井用潜水电泵的工作原理与产品结构说明

1.工作原理

潜水电泵完全潜入水中，吸入口和泵流道内充满水。潜水电机启动后拖动水泵叶轮高速旋转，在离心力的作用下，叶轮流道里的水向外射出，压入导流壳，此时在叶轮入口处**形成真空低压区，水井（池）的水在外界大气压下经吸入口流入泵内，继而吸入的水又被叶轮甩出，经过导流壳进入抽水管。泵的叶轮不断旋转，连续吸水、压水，水源不断地从低处被抽吸上来，扬到高出或远方。

2.本公司产品结构、说明

（1）产品结构分解：

水泵部分主要由泵轴、进水节、叶轮、导流壳、橡胶轴承、逆止阀体（选装件）等件组成。

电机部分主要由底座、调节套、止推轴承、滑板、下导轴承、上导轴承、定子、密封、转子、甩砂环、电缆等件组成。

 （2）产品结构说明：

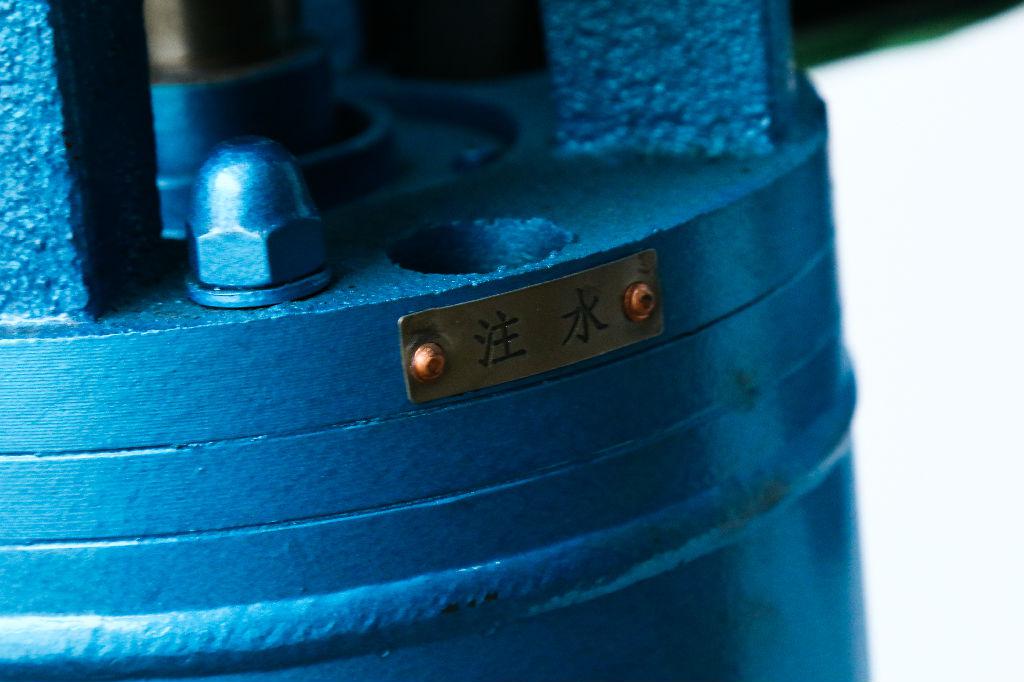

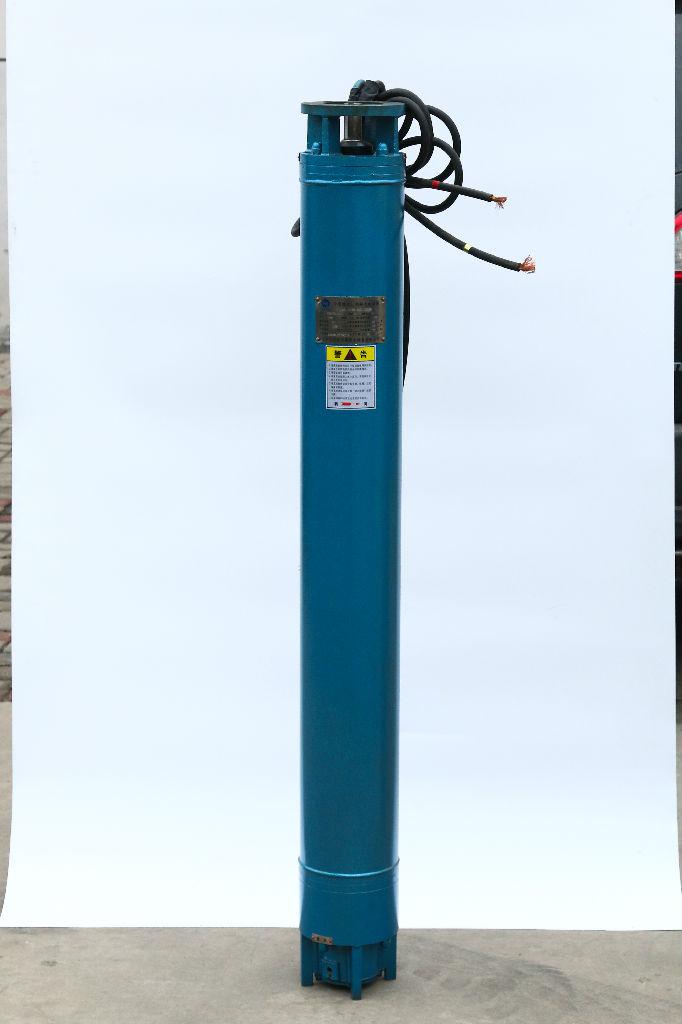

①潜水电机为充水湿式潜水三相异步电动机，电机腔内充满洁净清水，用于冷却电机和润滑轴承，电机底部的调节套用于调整由于电机温升变化引起的机体内部水的胀缩压差。

②为了防止井水中的砂粒进入潜水电机内部，电机上端轴伸处装有骨架油封，并安装一甩砂环，组成防砂结构。

③为了防止启动时水泵轴上窜，水泵轴和电机轴由联轴器联为一体，并在电机下部安装上止推轴承。

④电机和水泵轴承的润滑均为水润滑。

⑤电机定子绕组采用**耐水绕组线，并根据环境水温的不同，采用不同耐高温等级的绕组线。

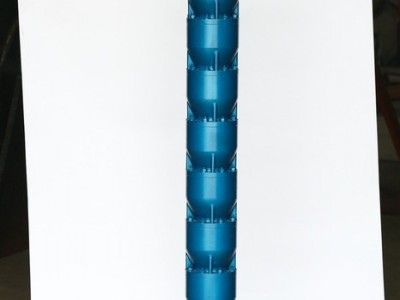

⑥潜水电泵为单吸多级立式离心泵。

⑦潜水电泵每级导流壳中装有一个橡胶轴承；叶轮用锥形套固定在泵轴上；导流壳采用螺纹或螺栓联成一体。

⑧高扬程潜水电泵上部装有逆止阀体，避免停机时水垂造成机组破坏。

（三）本公司生产的产品及特点

1、本公司生产的产品型号：

本公司专业生产YQS系列潜水电机和QJ型全系列潜水电泵，潜水泵型号有150QJ, 175QJ,200QJ,250QJ,300QJ,350QJ等,YQS系列电机功率有3kW-500kW等,流量5-600立方,扬程从6米-600米,适用电压380-660V；产品范围规格齐全、品种繁多。

2、本公司生产的产品特点：

（1）本公司生产的潜水电泵的动力源—潜水电机，聘请专家全新设计，各机座号的单机**大功率比GB/T2818-2002增加，产品性能优良，启动性能好，转速高，效率和功率因数分别比**标准提高了1～2% 。

（2）本公司潜水电泵叶轮、泵壳设计合理，单级扬程高，轴向力小运行稳定可靠。

（3）本公司产品较老产品尺寸缩短、重量减轻，更加便于运输与安装。

（4）本公司潜水电泵机组效率高，降低了能耗，具有明显的节能效果。
