JSF油压自动控制系统

概述

JSF油压自动控制系统适用于水轮发电机组调速器油压及主阀(蝶阀、球阀、闸阀)油压装置的自动控制。油压装置是水电厂辅机设备的重要组成部分，JSF油压自动控制系统采用高性能PLC为核心控制单元，并配置自动补气装置、软启动器、多功能组合阀、压力、液位检测变送器，以及液晶显示设定单元等可靠器件，实现油压装置的自动补油、自动补气、保证机组或公用设备的安全、可靠运行。

功能特点

★ 功能设置完善，自动化程度高
★ 除实现油压装置的自动补油，自动补气的基本功能外，系统可实现启动保护、运行保护、故障报警、通讯、参数设定、状态监视等功能

★ 系统配置合理，可靠性高
★ JSF油压自动控制系统配置电机软启动器和集成的组合阀，实现对油泵及电机平稳启动。特别适用于油泵启停控制的软起动器可随工况设置油泵电机的启、停力矩和时间，安全装置在停机时可彻底切断电机的强流电源，消除可能的安全隐患。
★ PLC、变送器、液晶显示单元等系统元件均为可靠的工业场合应用产品，增加了系统的可靠性。

★ 调整设置方便，维护量小
★ 变送器可对油压装置的状态实现连续检测，启动器可依不同工况设置启动力矩及时间，主、备用泵可依时间或频次实现自动切换。控制系统通过面板修改参数设置即可适应不同的工况条件要求。适用性强，维护量小。

★ 背光式液晶显示器，可显示200多条以上的信息，系统的状态指示清晰明了，盘面简洁美观。

★ 预留的串行通讯接口,符合RS232/RS422／RS485标准(可选)可轻松实现与其它自动化装置的通讯或打印功能。

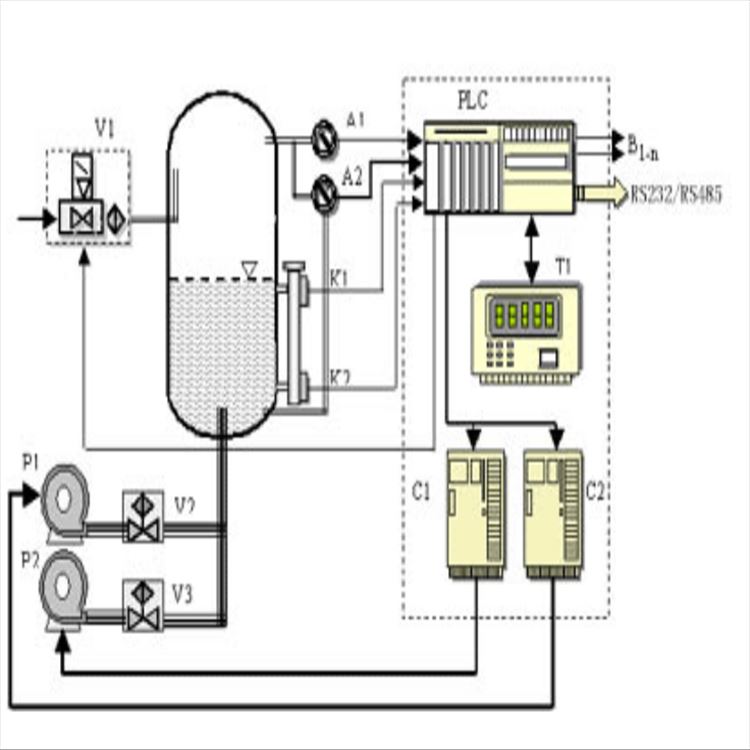

系统原理图
