| 材质 | 衬氟 |
|---|---|
| 产地 | 浙江 |
| 功率 | 0.37kw-4kw |
| 流量 | 0-20m3/h |
| 性能 | 耐腐蚀 |
| 扬程 | 30m |
| 用途 | 隔膜泵 |
| 品牌 | 温州欧业机械有限公司 |
| 型号 | DBY |

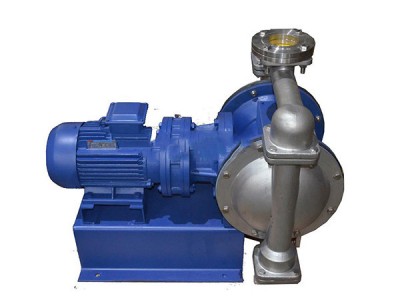

电动隔膜泵产品概述
DBY型电动隔膜泵是一种新型的泵类,近年来,由于在隔膜材质上取得了突破性的进展,越来越多的工业化采用此种型式的泵,取代部份离心泵、螺杆泵,来应用于石化、陶瓷、冶金等行业,产品设计均参考美国ABEL公司样机,该泵适用于低压,即出口压力≤3kgf/cm2的场合.
电动隔膜泵主要用途
⑴各种剧毒、易燃、易挥发液体。
⑵各种强酸、强碱、强腐蚀液体。
⑶可输送较高温度的介质150℃。
⑷作为各种压滤机前级送压装置。
⑸热水回收及循环。
⑹油罐车、油库、油品装卸。
⑺泵吸泡菜果酱、土豆泥、巧克力等。
⑻泵吸油漆、树胶、颜料粘合剂。
⑼各种瓷器轴浆水泥灌浆灰浆泥浆。
⑽各种橡胶浆乳胶、有机溶剂、填料。
⑾用泵为油轮驳船清仓吸取仓内污水及剩油。
⑿啤酒花及发酵粉稀浆、糖浆、糖密。
⒀泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
⒁各种特殊介质的吸送。
电动隔膜泵技术参数
流量：0-20m3/h；
扬程：30m；
功率：0.37-4kw；
转速：1450r/min；
口径：10-100mm；
温度：-15-+150℃；
自吸高度：5-7m。
电动隔膜泵型号意义
DBY–40
DBY -电动隔膜泵；
40 -进出口直径（mm）

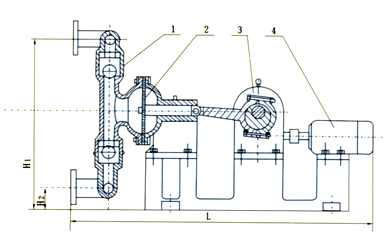

电动隔膜泵电机（4）通过减速箱（3）带动左右两端柱塞上面的隔膜（2）一前一后往复运动。
在左右两个泵腔内，装有上下四个单向球阀(1)隔膜的运动，造成工作腔内的容积的改变，迫使四个单向球阀交替地开启和关闭，从而将液体不断地吸入和排出。
安装尺寸表和尺寸图
| 型号 | A | B | D | φ | L | H1 | H2 |
| DBY-10 | 456 | 342 | 185 | φ12×4 | 650 | 370 | 50 |
| DBY-15 | 456 | 342 | 185 | φ12×4 | 650 | 370 | 50 |
| DBY-25 | 537 | 455 | 210 | φ14×4 | 1060 | 480 | 60 |
| DBY-40 | 537 | 455 | 210 | φ14×4 | 1060 | 480 | 60 |
| DBY-50 | 800 | 345 | 345 | φ16×4 | 1510 | 700 | 85 |
| DBY-65 | 800 | 345 | 345 | φ16×4 | 1510 | 700 | 85 |
| DBY-80 | 800 | 345 | 345 | φ18×4 | 1690 | 900 | 96 |
| DBY-100 | 800 | 345 | 345 | φ18×4 | 1690 | 900 | 96 |
注意事项
1.泵出口严禁安装阀门，如必需装阀门；要在出口安装安全阀门，工作压力不得超过4公斤，以免造成损失。
2.应及时加油，保持润滑系统正常运转。
3.泵在使用中环境温度应小于40℃、电机温度不得超过75℃。
4.被输送的介质及其温度应在泵材允许范围内。
5.对于输送液体为易沉淀结晶的介质时，使用后应及时清洗排净泵内积物，以免再开时损坏。
