WS型系列污水泵

概述

WS系列污水泵为适应城市环保产业发展而研制的**大可以满足100万吨/日城市污水处理厂的需要，可以输送泥浆、粪便、灰渣及纸浆等介质，还可适用于作循环水泵、给排水泵及其他用途。大流道叶轮、无堵塞、防缠绕性能好，能顺利通过固体颗粒直径达250mm，纤维长度达1500mm的液体。

性能参数 流量：(Q)：100～25000m3/h 扬程：(H)=3～55m

结构特点

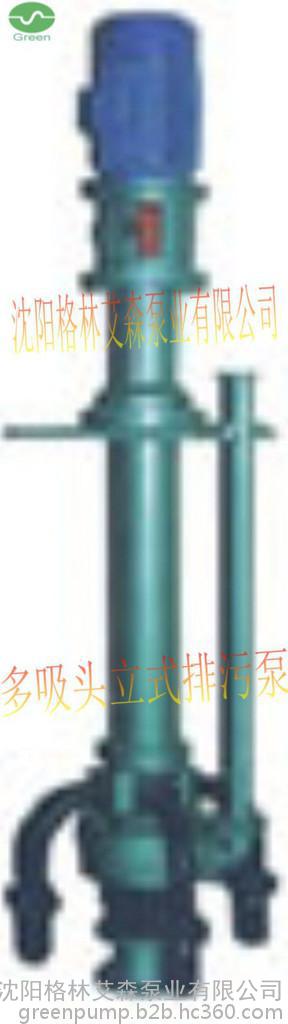

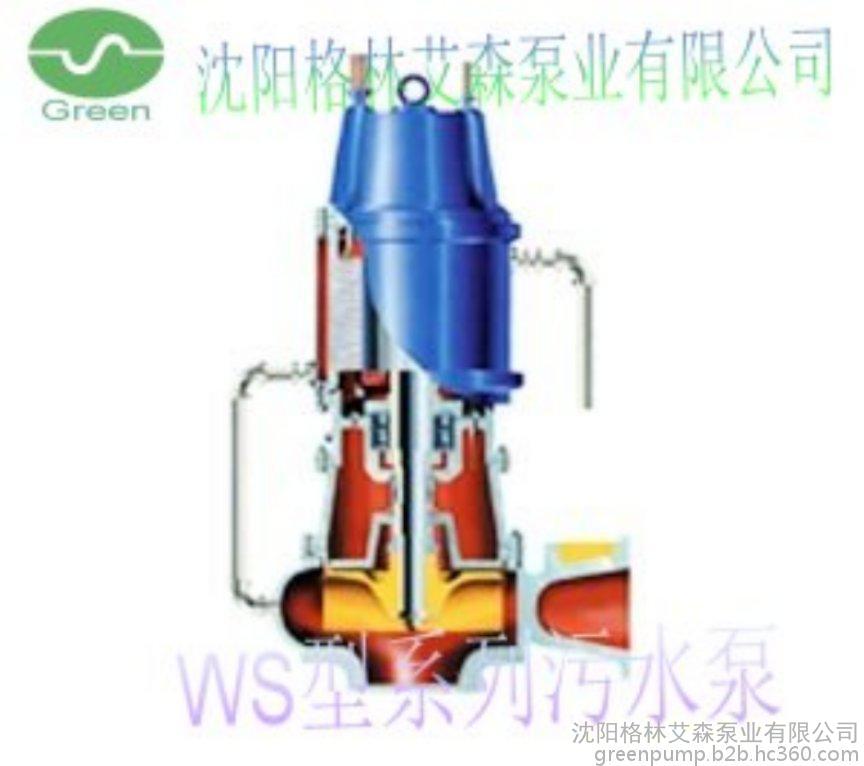

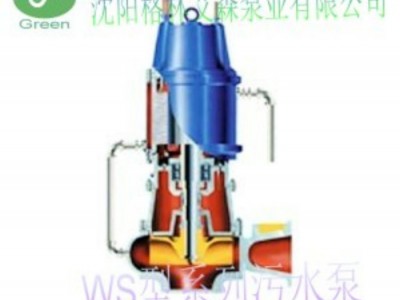

WS系列污水泵为单级单吸蜗壳式泵，泵内装有无堵塞防缠绕型单、双流道式叶轮，也可以装大流道离,C,Dt轮(为提高效率，降低配套电机功率)。泵体和泵盖上都设有手孔，以供排出杂物。ZWS型污水泵为卧式安装，ZWSZ型泵为直联式立式安装，ZWSL型为双基础泵与电机通过加长轴联接立式安装，并在适当位置上设置中间轴承。中间轴承的位置及数量根据要求设定，并应有可靠的支承。

轴承为单列圆锥滚子轴承，轴承体上装有旋盖式油杯，以便补充轴承内的润滑脂。

泵的叶轮和泵盖都装有耐磨密封环，采用平面间隔密封，间隙大小由填料支架与轴承体之间的垫片进行调整，简单方便，磨损后，只要改变垫片的厚度**可以调整间隙，保证泵在高效区工作。

从电机端往泵看泵为顺时针方向旋转。

轴密封～般采用软填料密封，填料压盖为分半式结构，填料装拆十分方便，无须拆泵，为保证轴不受磨损，填料处装有轴套。在运转过程中须另有高压清水进入水封环中，以便进行冷却和冲洗。

型号说明

350 WS – 500 A Ⅱ

Ⅱ—过流部分材料为:I灰口铸铁；Ⅱ低镍铸铁；Ⅲ球墨铸铁。

A—A叶轮：流道式叶轮；B叶轮：离心式叶轮。

500—叶轮名义直径mm。

WS—污水泵。

350—吸入口直径mm。
