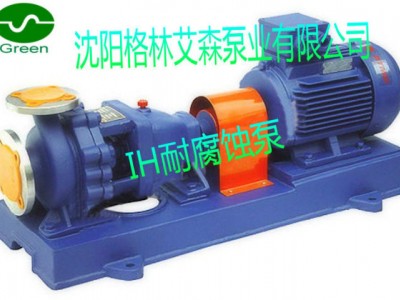

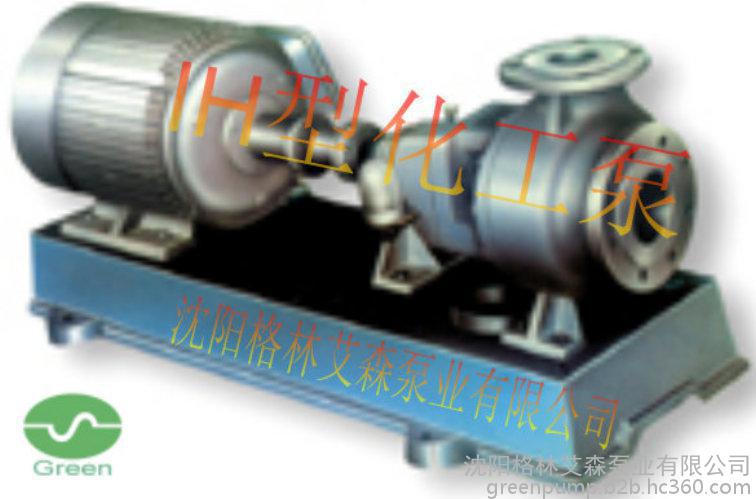

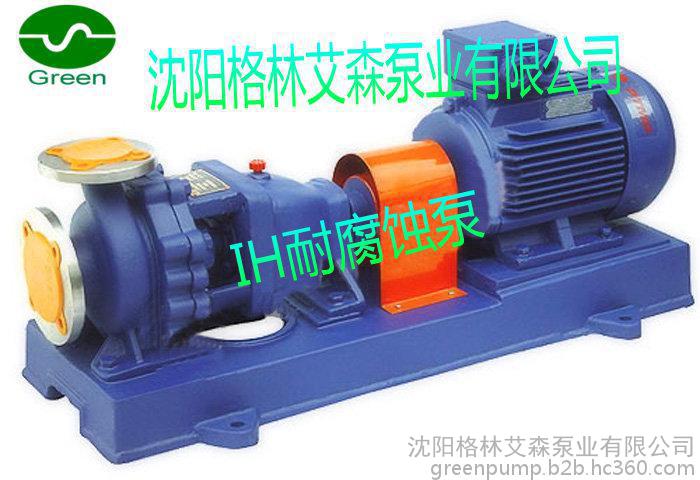

IH 型 耐 腐 蚀 泵

概述

IH型泵用于化工、石油、冶金、电力、食品、制药、合成纤维等部门输送腐蚀性的或不允许污染的介质，能满足化工流程中输送有腐蚀性粘度类似于水的液体。

性能参数

输送介质温度：t=-20～+105℃ 流量：Q=6．3～460m3／h 扬程：H=11～132m

特点

泵的额定性能和尺寸采用IS02858-1975(E)。装机械密封和软填料的空腔尺寸采用IS03069-1974(E)

结构

后开门结构不需拆管路系统即可进行拆卸转子部件进行检修。

泵出13及其管线位于泵脚中间的正上方，泵体受力均匀，振动小，噪音低。

输送介质

各种浓度的**、硝酸**和磷酸等有机酸和无机酸。

各种浓度的**和碳酸钠等碱性溶液、盐性溶液。

各种液态石油化工产品，有机化合物，以及其它有腐蚀性的原料和产品。

型号说明

IH 65-50-160 A S1

IH-国际标准化工泵系列产品，65-泵吸入口直径（mm），50-泵派出口直径（mm），160-叶轮名义直径（mm），

A-同型号叶轮经-次切割，S1-密封型式：S1为单端面机械密封。

泵的转向

从原动机端看泵为顺时针方向旋转。

泵 用 材 料

成套供货范围

1、耐腐蚀泵。

2、原动机，根据用户需要可配带防暴电机，普通电机。（2项按定货合同执行）

3、共同底座。

4、联轴器和器罩。

定货需知

1、 应按使用条件决定泵的型号规格、材料、密封形式及原动机。在定货时应提供介质名称、流量、扬程、系入压力、密度、浓度、温度等，并指出介质的易燃性、毒性、腐蚀性、结晶以及是否允许封液渗入介质内。

2、 若对原动机有特殊要求时，用户应说明现场条件，环境温度和湿度、安装地点及类别（防暴、防火等要求）。

3、 若用户需自选轴封，在定货时有制造厂按使用条件决定供货型号、规格、材料、也可按用户要求供货。

4、 每种规格的泵都可以降速使用。即泵转速可用nP1450r/min，其参数按下式计算。

Qp/Q=np/n Hp/H=(np/n)? Pp/P=(np/n)?
