原理	齿轮泵
泵轴位置	边立式
扬程	50
材质	铸铁
叶轮吸入方式	双吸式
流量	320
性能	耐磨

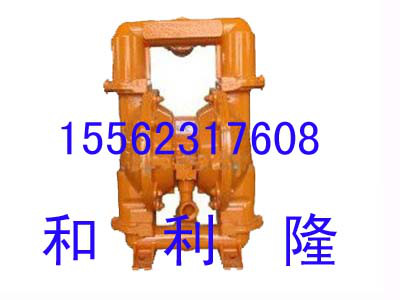

**】 隔膜泵/气动隔膜泵/隔膜泵气动/BQG170/0.25隔膜泵无声隔膜泵，无声排污隔膜泵，无声自吸隔膜泵，矿用自吸隔膜泵，耐磨矿用隔膜泵，耐磨防火隔膜泵，防火排沙排污隔膜泵，BQG170/0.25隔膜泵厂家，BQG系列矿用气动隔膜泵是我公司自主创新.自主研发.拥有自主知识产权的新型气动产品，技术达到国内**.国际先进水平。BQG系列矿用气动隔膜泵是一种高质量的正向位移自吸泵，它以工矿企业常用压缩空气为动力源，利用气室中的压力差在液体室中交替生产吸入液体压力和正液体压力，控制单向球阀开关确保液体的正向流动。该泵拥有无死点.抗失速设计和模块化的气动泵体/流体部分，有效解决了原隔膜泵阀芯部件运动不到位等技术难题。气动隔膜泵是一种新型输送机械，该产品核心部件采用铝合金造，隔膜泵.球及球座采用国际先进材料制造而成，具有质量轻.体积小.噪音低.操作简便.运行可靠，耐磨.耐腐蚀.防火.防暴等优点。特别使用于矿井.坑道.隧道工程和石油.化工等领域，同时，气动隔膜泵还具有潜水泵.自吸泵.杂质泵.屏蔽泵.泥浆泵等功能，使用范围光泛，可以满足不同用户.不同介质的输送需要，已成为无声风动潜水泵的主要替代品。气动隔膜泵的通用优点：
　可以空运行.无电火花.可选材质适应大多流体.允许通过固体颗粒.自吸启动,工作随时开,关出口,不怕堵塞.根据背压自动调节流量.无动密封,不污染物料.低剪切力,不易破坏物料结构.无需地基。

隔膜泵是容积泵中较为特殊的一种形式。它是依靠一个隔膜片的来回鼓动而改变工作室容积来吸入和排出液体的。

气动隔膜泵主要由传动部分和隔膜缸头两大部分组成。传动部分是带动隔膜片回来鼓动的驱动机构，它的传动形式有机械传动、液压传动和气压传动等。其中应用较为广泛的是液压传动。隔膜泵的工作部分主要由曲柄连杆机构、柱塞、液缸、隔膜、泵体、吸入阀和排出阀等组成，其中由曲轴连杆，柱塞和液缸构成的驱动机构与往复柱塞泵十分相似。

隔膜泵工作时，曲柄连杆机构在电动机的驱动下，带动柱塞作往复运动，柱塞的运动通过液缸内的工作液体(一般为油)而传到隔膜，使隔膜来回鼓动。

气动隔膜泵缸头部分主要由一隔膜片将被输送的液体和工作液体分开，当隔膜片向传动机构一边运动，泵缸内工作时为负压而吸入液体，当隔膜片向另一边运动时，则排出液体。被输送的液体在泵缸内被膜片与工作液体隔开，只与泵缸、吸入阀、排出阀及膜片的泵内一侧接触，而不接触柱塞以及密封装置，这**使柱塞等重要零件完全在油介质中工作，处于良好的工作状态。

隔膜片要有良好的柔韧性，还要有较好的耐腐蚀性能，通常用聚四氟乙烯、橡胶等材质制成。隔膜片两侧带有网孔的锅底状零件是为了防止膜片局部产生过大的变形而设置的，一般称为膜片限制器。气动隔膜泵的密封性能较好，能够较为容易地达到无泄漏运行，可用于输送酸、碱、盐等腐蚀性液体及高粘度液体。

在泵的两个对称工作腔中中各装有一块隔膜，由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀，通过配气机构将压缩空气引入其中一腔，推动腔内隔膜运动，而另一腔中气体排出。一旦到达行程终点，配气机构自动将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，从而使两个隔膜连续同步地往复运动。在图示中压缩空气由进入配气阀，使膜片向右运动，则室的吸力使介质由入口流入，推动球阀进入室，球阀则因吸入而闭锁；室中的介质则被挤压，推开球阀由出口流出，同时使球阀闭锁，防流**这样循环往复使介质不断从入口处吸入，出口处排出。
