面向生命科学和制药行业的多功能傅立叶近红外分析仪
针对质量保证/质量控制、研发和在线PAT应用 傅立叶红外分析仪

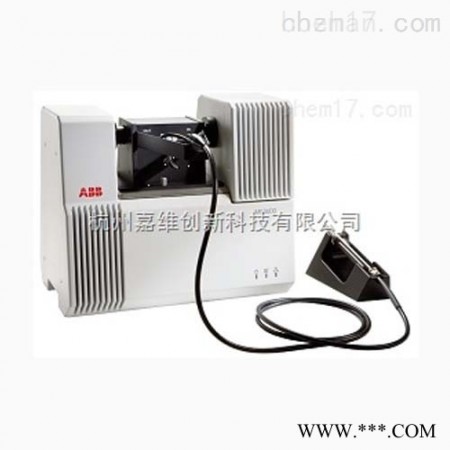

面向生命科学和制药行业的MB3600-PH FT-NIR傅立叶红外分析仪
技术继承
自1997年以来，ABB一直致力于为生命科学和制药行业提供高性能分析仪器，在仪器的性能和可靠性方面久负盛名。这一传统被MB3600-PH所传承，MB3600-PH是一种多功能傅立叶-近红外（FT-NIR）台式分析仪，可安装多种用于精确测量的附件，广泛应用于制药和生命科学行业。它是以下应用的解决方案：
–实验室质量保证/质量控制（QA/QC）分析
–原材料识别和鉴别
–研发
–NIR方法开发
–在线PAT测量
MB3600-PH几乎无需维护，拥有用户友好型软件界面，可在21 CFR Part 11兼容模式下运行。MB3600-PH是性能、可靠性和易用性的*组合。
设计可靠
MB3600-PH采用可靠部件构造，需要的活动部件少之又少。尽管ABB的‘Wishbone’三面垂直角镜的稳定性从而确保数据的可再现性，但MB3600干涉仪在此基础上的设计采用源自航天技术的创新型双转轴概念，得到了进一步完善，这使得干涉仪更加坚固耐用。为了证明这一点，干涉仪转轴采用的是可持续使用数十年的材料制造。除此之外，永远准直的光学组件不再需要动态校准，并且干涉仪可享受终生保修。MB3600-PH采用铝铸件构造，为仪器提供了必需的保护，因此可在工业环境中高强度的使用该分析仪。用户大可放心的是，MB3600-PH即使历经数年，仍能提供可靠*的分析结果。
简单易用——现代分析仪器的*特征
MB3600-PH傅立叶-红外分析仪的采样室可容纳多种附件，以满足现代分析实验室的所有需求，并能zui大限度地减少活动机械元件的数量。MB3600-PH的软件套件AIRS/MB3600，可提供简单而全面的数据采集和常规分析界面。此外，套件中还包括全套的cGMP IQ-OQ协议和模板。有了MB3600-PH，在常规环境中使用NIR仪器变得*的简单。
超低拥有成本
MB3600-PH傅立叶-红外分析仪新颖的竖向设计zui大限度地减小了占用空间。我们的专家遵照下列关键原则使MB3600-PH的模块化组件拥有市场上zui长的产品寿命：
–无需维护
–无需调节
–无磨损扫描机械部件
预校准光源模块并带有电子稳压电路板，光源可使用10年而无需更换，新型固态激光器使用寿命长达20年。MB3600-PH的所有光学组件都不吸潮，因此无需为光学保护进行仪器吹扫。
MB3600-PH：特性
的性能
全新设计的干涉仪是MB3600-PH在线傅立叶-红外分析仪的核心，采用极其紧凑的模块化结构，结合*特色的24位采样算法，以实现*动态范围。MB3600-PH拥有单一的输出端口，以实现*的光学效率。因此，它能提供的光谱性能，拥有市场上zui高的信噪比：DTGS检测器峰值响应时（16 cm-1分辨率，60 s采集时间）>100,000:1；InGaAs 检测器>600,000:1。永远准直的光学组件，加上干涉仪输出光束中的限光孔(Jcaquinot)，可确保精确稳定的谱线形状以及波长和分辨率的稳定性。的谱线重复性，使能可靠检出光谱特征的zui小吸光度分别低至：DTGS检测器为10mAu；InGaAs检测器为2mAu。MB3600-PH拥有高度精确的内部波长校正标准，表现出很高的频率精度（<0.06 cm-1）。
总之，MB3600-PH傅立叶在线红外分析仪适用于关键分析特征的质量水平，可使ABB应用专业人员能为模型转移提供严格的性能保证，不管是针对其他MB3600-PH傅立叶原位红外分析仪，还是针对ABB其他的FT-NIR分析仪（实验室或工业）。MB3600-PH可提供*、及可再现的结果，不受时间和设备的影响。因为我们知道，在高要求的境中，光谱仪再现性好至关重要。
灵活多样的附件
MB3600-PH傅立叶在线红外分析仪是一种多功能分析仪，可安装多种附件，同时无需针对不同的样品进行标定。其中，MB3600-PH可使用的附件包括：
–通用的可被加热的玻璃小试管测试套件【一次性玻璃小试管（外径分别为5 mm、8 mm和12 mm）中进行液体和固体分析】
–可旋转的漫反射附件，带有针对闪烁瓶的大面积采样区（颗粒物、粉末和冷冻干燥品）
–透反射杯（乳状物、胶状物）
–手持“笔试”光纤探头（粉末）
–光纤连接器，可以与液体流通池（液体）、透射探头（液体）、透反射探头（透明液体）或漫反射探头（粉末、冷冻干燥品）连接。
–光纤连接器可以与一次性温控玻璃瓶（液体）连接
–温控透射池（液体）
MB3600-PH傅立叶在线红外分析仪既可做台式仪器（QA/QC或研究实验室），也可用做移动式设备，置于不锈钢移动推车里——带有不间断电源，除能在仓库或药房（原材料的鉴定和定性）应用外，还能实现在线PAT应用。
应用轻松
简单健壮的软件界面
MB3600-PH傅立叶在线红外分析仪带有GRAMS-IQ(或Horizon)化学计量软件套件，有利于单元和多元标定模型的开发。它还包括AIRS－QA或（Horizon-QA）分析软件，AIRS/MB3600是一种强大的平台，可用于仪器的验证，以及常规数据采集和分析。并带有密码保护的分级访问控制和两种用户模式：
–开发模式（不受保护，用于方法开发或非GMP业务）
–运行模式（密码保护，方法和结果加密，对规定活动的审计记录）
预装不同配置的PQ测试，由操作者根据主要药典规定随时运行。AIRS/MB3600软件仍然支持旧版的ABB FT-NIR仪器（MB160 系列、FTLA2000系列）开发的方法和程序，这对于想要升级仪器，同时希望尽可能减少开发工作的客户而言，可确保实现平稳过渡。
规范化文档和服务
MB3600-PH傅立叶在线红外分析仪配备有全套IQ-OQ文档和存有软件测试记录及用户手册的CD。仪器的安装和现场验证由工厂合格专业人员在规定环境中进行。另外，ABB的应用专业人员团队，可提供各种服务，协助客户进行MB3600-PH的安装启用：
–定制模型开发
–原材料定性程序和模型开发培训
–现场应用支持
–远程应用支持
–模型维护
–光谱仪培训
ABB将为您提供性的售后支持和工程服务：
–预防性维护
–延期保修服务
–定制服务合同
–过程分析仪的启动
–实验室分析仪安装
–分析仪和软件更换/升级
MB3000-PH 技术规格
光谱性能（25°C典型条件）
– 光谱范围：
–DTGS检测器：3,700 -15,000 cm-1
–扩展型InGaAs检测器：3,900-11,000 cm-1
– 分辨率：优于0.7 cm-1
– 切趾分辨率：可在1-64cm-1范围内调节，步长为2
– 均方根信噪比（60s，16cm-1，峰值响应）：
–DTGS检测器：100,000:1
–扩展型-InGaAs检测器：600,000:1
– 信号采样： 24位 ADC
– 短期稳定性（@ 8000 cm-1）：< 0.09 %
– 温度稳定性（@ 8000 cm-1）： < 1%/°C
– 频率再现性 （@ 7300cm-1）：< 0.006 cm-1
– 频率精度（@ 7300cm-1）： < 0.06 cm-1
– 吸光度再现性（以光谱纯甲苯为基准测量）：< 0.002AU
应用软件（不含计算机）
– 操作系统兼容性： Windows XP Pro和Win7
– 标准软件：
– Grams/AI： 仪器控制和数据采集
– Grams-IQ：化学计量建模软件
– ALRS3/MB3600：分析操作界面
– H Horizon-QA ：分析操作界面
光学系统
– 分光镜材料： ZnSe（不吸湿）
– 获得的高通量双转轴Michelson干涉仪
– 光路全面吹扫
– 光源：带有电子稳压器电源模块的卤素石英灯（预计使用寿命为10年）
– 计量器：固体激光器 （无需常规维护，使用寿命20年）
– 检测器模块： DTGS
– 可选扩展型内置电子制冷InGaAs检测器模块
– 开放式采样室配置：干区，中心聚焦
– 采样室尺寸：20 cm x 14 cm x 8.7 cm
– 采样室安装：3点定位导杆或3点动态调节装置
数据通信
– 硬件端口：以太网， 10/100 Mbps
仪器外壳
– 铸件：全金属构造，带把手，结构坚固
– 尺寸：43.5 cm （宽） x 28.0 cm （深） x 37.2 cm （高）
– 重量： 24 kg
环境
– 通用电源： 120-240 VAC, 50/60 Hz
– 功耗： 65 W
– 工作温度： 10°C - 35°C
– 工作湿度： 5% - 80%， 非冷凝
– 证书： TÜV 和 CE
文档
– cGMP IQ-OQ 协议模板
– 用户手册
– 快速入门指南
– 存有软件验证记录的CD-ROM
ABB分析仪表
ABB分析仪表（ABB Analytical）是ABB主要的实验室和过程分析系统制造中心之一，拥有超过35年的面向工业、军事和航天应用的FT-IR和FT-NIR光谱仪开发经验。
作为我们过程优化产品和服务组合的一部分，我们能够为多种工业应用提供标定建模服务和工业应用支持。
ABB还为世界各地的客户提供多种售后支持和工程服务，以及各种客户培训项目。
IR&NIR光谱仪知识管理
-应用支持和光谱仪培训
-模型和化学计量开发培训
-现场服务，其中包括硬件和模型维护
正常运行时间确保项目
-预防性维护
-延长保修期服务
-定制服务合同
-化学计量服务
安装/启动和分析仪寿命周期延长项目
-过程光谱仪启动
-实验室光谱仪安装
-光谱仪和实验室/过程软件更换/升级
-延长在线和实验室光谱仪保修期
