型号含义

M—煤矿用电缆的系列代号

C—采煤机用矿用电缆MCPTJ1.9/3.3KV 3*150+1*70+3*10

P—非金属屏蔽

1.3 执行标准

本产品执行MT818.2-2009。

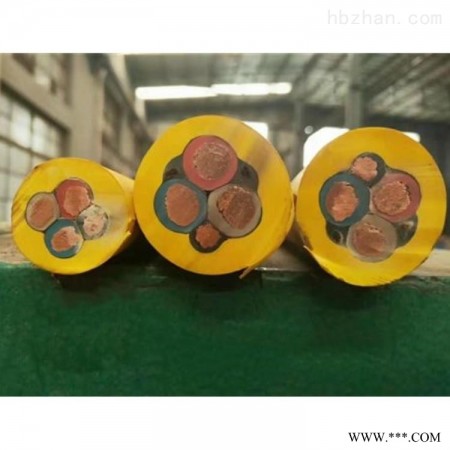

1.4 电缆结构示意图如下：MC-0.38/0.66 MCP-0.38/0.66 MCP-0.66/1.14

1—动力线芯导体； 2—地线芯导体及半导体（MC型电缆可挤包绝缘层）；

3—控制线芯导体； 4—绝缘；

5—动力线芯半导电屏蔽层（MC型电缆无屏蔽层）； 6—外护套矿用电缆MCPTJ1.9/3.3KV 3*150+1*70+3*10

二、使用特性及工作条件

1、工作条件

1.1 额定工作电压（U0/U）分别为0.38/0.66kV、0.66/1.14kV、1.9/3.3 kV。

1.2电缆的.小弯曲半径为电缆直径的6倍。

1.3电缆的地线芯应良好接地。

2、MC、MCP型电缆具有抗机械冲击和挤压性能。

3、MC、MCP型电缆的护套具有阻燃性，其性能应符合MT818.2-2009标准要求。

4、电缆的交货长度：

MC、MCP型电缆制造长度不小于100m，允许不小于40m短段交货。短段电缆的交货长度不超过交货总长度的10%。

根据双方协议，允许任何长度交货。长度交货误差不超过±0.5%

短段电缆允许成圈交货，但每圈重量应不超过80kg,成圈电缆应妥善包装。

按装成盘滚动电缆时必须按线盘上的箭头方向滚动

　矿用电缆安装是矿井的一项重要用电组装。电缆安装需要对整个矿井的用电安全进行提前排查。确保所有用电安全。

　　1、敷设电缆时，应设安全员一名，具体负责电缆敷设全过程的安全工作；

　　2、敷设电缆工程应专设现场指挥一名，对电缆敷设进行统一指挥及调度；

　　3、参加电缆敷设的施工人员，应听出现场指挥的调度指挥，各就各位，作业期间不能擅自离开岗位；

　　4、敷设电缆的作业现场，应无影响作业的障碍物，与其它交叉作业时应戴好安全帽；

　　5、在高空电缆桥架上作业时，应穿防滑鞋，并系好安全带，避免高空坠落；

　　6、电缆敷设时，作业人员应站在电缆外侧，并站稳用力；

　　7、敷设电缆时，严禁打闹嬉笑，并决不允许醉酒上岗；

　　8、参加作业人员，应身体健康，无心脏、脑血管性疾病及高空作业不适性疾病；

　　9、采用电动机械设备配合作业时，电动设备的供电应可靠，电源应加装漏电保护装置，并应有良好的接地。安排熟悉设备的人员专人操作，附近其它人员应与电动设备保持足够的安全距离；

　　10、高空电缆桥架上进行电缆敷设时，施工机具物品的传递应用传递绳进行传递，严禁抛掷，地面人员应避开高空作业面，防止物品砸伤；

　　11、安全员应认真负责，及时发现安全隐患，并予以排除及纠正。对拒不听从指挥，违规操作的人员应给予警告及制止。避免安全事故的发生。确保电缆敷设作业安全顺利的进行
