MYP屏蔽橡套软电缆MYP矿用电缆MCP采煤机电缆的型号、规格

　　型 号 芯 数 标称截面（mm2）

　　MC—0.38/0.66 3+1 16~185

　　MCP—0.38/0.66 3+1 16~185

　　MCP—0.66/1.14 3+1 35~185

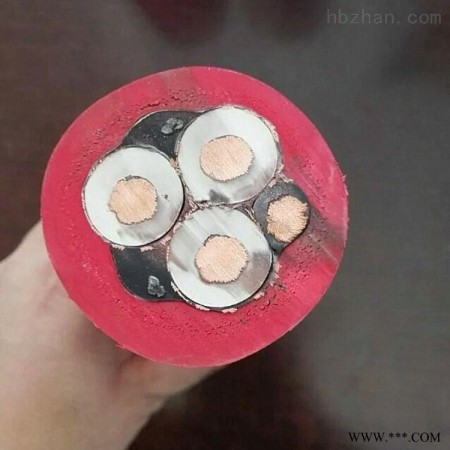

　　MCP—0.66/1.14 3+3/3 50~185MCP矿用电缆0.66/1.14KV 3*25+1*6+3*2.5

　　MCP—1.9/3.3 3+1 35~185

　　MCP—1.9/3.3 3+3/3 35~185

　　矿用电缆生产的要求及标准：

　　1、电缆线绝缘主线芯之间及主线芯与地线之间的绝缘电阻,换算到+20℃时不低于100MΩ·km。

　　2、产品标准：GB818.2-1999。

　　3、MC型电缆线,有3根主线芯，一根地线芯和一组控制单元组成（控制单元有2芯，3芯，4芯和7芯），成缆后外面挤包黑色氯化聚乙烯橡皮护套或黑色氯丁橡皮护套。

　　4、导电线芯：采用镀锡软铜线，其性能符合 GB/T3956-1997。

　　5、绝缘：采用GB7594.2-1987中XJ-00A型橡皮。MCP矿用电缆0.66/1.14KV 3*25+1*6+3*2.5

　　6、线芯识别：采用绝缘分色识别，主线芯红、绿、白。地线黑色，控制线打号码。

　　7、成缆：按右向绞合成缆。无控制单元的中心加填芯。有控制单元的将地线放中心。

　　8、护套：采用GB7594.7-1987中XH-03A型橡皮。

　　9、MC型成品电缆的阻燃性能满足MT386-1995的要求。

　　10、电缆标志：电缆表面印有型号、电压、规格及制造厂名称。

1). 高性能控制线芯结构特点
　　1)控制线芯导体采用镀锡铜线与高强度增强纤维混绞结构。高强度增强纤维的拉断
　　强度是铜线的8倍，是高强度钢丝的2倍，整个导体强度大大增加，柔软性得到明显改善，更适合井下采煤机反复弯曲拉伸的使用环境。
　　2)控制线芯采用弹簧式缠绕绞合结构，便于弯曲伸缩，从根本上解决了控制线芯弯曲断芯的行业难题。
　　3)控制线芯根数为3～6芯，可以满足各种型号采煤设备的使用。
　　2). 性能特点
　　1)电缆的绝缘层采用以乙丙橡胶为主体的橡胶复合材料，绝缘电阻高，抗热性强，耐弯曲。
　　2)电缆的护套采用氯丁合成橡胶复合材料制成，抗撕裂能力强，耐磨性好，耐油脂和抗化学品腐蚀能力强。
　　3)电缆使用寿命超越国外同类电缆水平。
　　4)电缆阻燃性能符合煤炭行业标准mt386—1995<煤矿用阻燃电缆阻燃性的试验方法和判定规则>。
　　5)成品电缆抗弯曲试验，弯曲次数达10000次以上而不发生短路、断路。
　　5、使用特性
　　1)产品具有优良的电气性能和机械物理性能，阻燃性能符合mt386-1995的规定，具有很高的安全特性。
　　2)mcp-0.66/1.14kv及以下型电缆导体允许工作温度为65℃；mcp(t)-1.9/3.3kv型电缆导体长期允许工作温度为90℃。
　　3)电缆小弯曲半径为电缆直径的6倍。
