MYQ煤矿用移动轻型软电缆 GB12972.9-91 MT818.9-1999 本产品适用于额定电压0.3/0.5KV及以下煤矿用轻型移

动橡套软电缆。 电缆特性

1、额定电压U0/U分别为0.3/0.5kv。

2、电缆导体的长期允许工作温度为65℃。

3、电缆的，小弯曲半径为电缆直径的6倍。

4、电缆型号 型号 名称 用途 UYQ MYQ 0.3/0.5 煤矿用移动轻型软电缆 煤矿井下巷道照明、输送机联锁和控

制与信号设备电源连接 UYQE MYQE 0.3/0.5 煤矿用移动轻型弹性体软电缆

    煤矿用移动轻型软电缆

    GB12972.9-91 MT818.9-1999

    本产品适用于额定电压0.3/0.5KV及以下煤矿用电钻电缆。

    电缆特性

    1、额定电压U0/U分别为0.3/0.5kv。煤矿用软电缆MYQ500V5*1.5

2、电缆导体的长期允许工作温度为65℃。.

普通型M型成品电缆具有不延燃性能，阻燃型M型成品电缆的阻燃性能满足MT386-1995的要求。

　　电缆标志：电缆表面印有型号、电压、规格及制造厂名称。

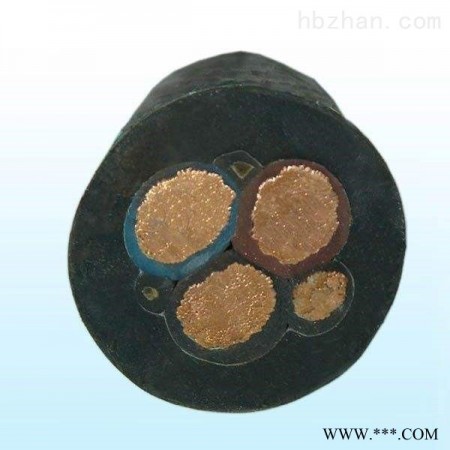

　　MYP矿用移动电缆的型号、规格

　　型 号 芯 数 标称截面（mm2）

　　MY—0.38/0.66 3+1 4~185煤矿用软电缆MYQ500V5*1.5

　　MYP—0.38/0.66 3+1 4~185

　　MYP—0.66/1.14 3+1 10~185

　　矿用移动电缆技术参数

　　MY、 MYP-0.38/0.66

　　芯数×导体标称截面

　　mm2 标称厚度

　　mm

　　动力线芯 地线芯 动力线芯绝缘 护套

　　3×4

　　3×6

　　MYP屏蔽橡套软电缆MYP矿用电缆MCP采煤机电缆的型号、规格

　　型 号 芯 数 标称截面（mm2）

　　MC—0.38/0.66 3+1 16~185

　　MCP—0.38/0.66 3+1 16~185

　　MCP—0.66/1.14 3+1 35~185

　　MCP—0.66/1.14 3+3/3 50~185

　　MCP—1.9/3.3 3+1 35~185

　　MCP—1.9/3.3 3+3/3 35~185

　　矿用电缆生产的要求及标准：

　　1、电缆线绝缘主线芯之间及主线芯与地线之间的绝缘电阻,换算到+20℃时不低于100MΩ·km。

　　2、产品标准：GB818.2-1999。

　　3、MC型电缆线,有3根主线芯，一根地线芯和一组控制单元组成（控制单元有2芯，3芯，4芯和7芯），成缆后外面挤包黑色氯化聚乙烯橡皮护套或黑色氯丁橡皮护套。

　　4、导电线芯：采用镀锡软铜线，其性能符合 GB/T3956-1997。

　　5、绝缘：采用GB7594.2-1987中XJ-00A型橡皮。

　　6、线芯识别：采用绝缘分色识别，主线芯红、绿、白。地线黑色，控制线打号码。

　　7、成缆：按右向绞合成缆。无控制单元的中心加填芯。有控制单元的将地线放中心。

　　8、护套：采用GB7594.7-1987中XH-03A型橡皮。

　　9、MC型成品电缆的阻燃性能满足MT386-1995的要求。

　　10、电缆标志：电缆表面印有型号、电压、规格及制造厂名称。
