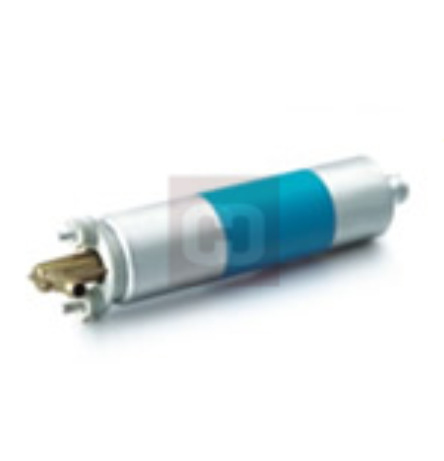

适用车型：奔驰MERCEDES:0004705994;0004706094;0004706794;

               0004707894;0004709594;0004780001;2024709994

               PIERBURG:722156500;721960540

电动汽油泵结构及工作原理
电动燃油泵的结构由泵体、永磁电动机和外壳三部分所组成。永磁电动机通电即带动泵体旋转，将燃油从进油口吸入，流经电动燃油泵内部，再从出油口压出，供给燃油系供油。燃油流经电动燃油泵内部，对永磁电动机的电枢起到冷却作用，又称湿式燃油泵。 　　电动燃油泵的电动机部分包括固定在外壳上的**磁铁和产生电磁力矩的电枢以及安装在外壳上的电刷装置。电刷与电枢上的换向器相接触，其引线接到外壳上的接柱上，将控制电动燃油泵的电压引到电枢绕组上。电动燃油泵的外壳两端卷边铆紧，使各部件组装成一个不可拆卸总成。
不同类型的电动汽油泵
（1）滚柱式电动汽油泵　由壳体、圆柱形滚柱和转子等组成。五个滚柱在转子的槽内可径向滑动，转子与壳体存在一定的偏心。 转子在直流电动机的驱动下旋转，在离心力的作用下，滚柱紧压在泵体的内圆表面上，形成五个相对独立的密封腔。旋转时，每个密封腔的容积不断发生变化，在进油口时，容积增大，形成一定的真空，将经过过滤的汽油吸入泵内。在出油口处，容积变小，压力升高，汽油穿过直流电动机推开单向阀输出。
（2）叶片式汽油泵：叶片泵是转子槽内的叶片与泵壳(定子环)相接触，将吸入的液体由进油侧压向排油侧的泵。
（3）齿轮式汽油泵：齿轮泵是容积泵的一种，由两个齿轮、泵体与前后盖组成两个封闭空间，当齿轮转动时，齿轮脱开侧的空间的体积从小变大，形成真空，将液体吸入，齿轮啮合侧的空间的体积从大变小，而将液体挤入管路中去。吸入腔与排出腔是靠两个齿轮的啮合线来隔开的。
