概述：

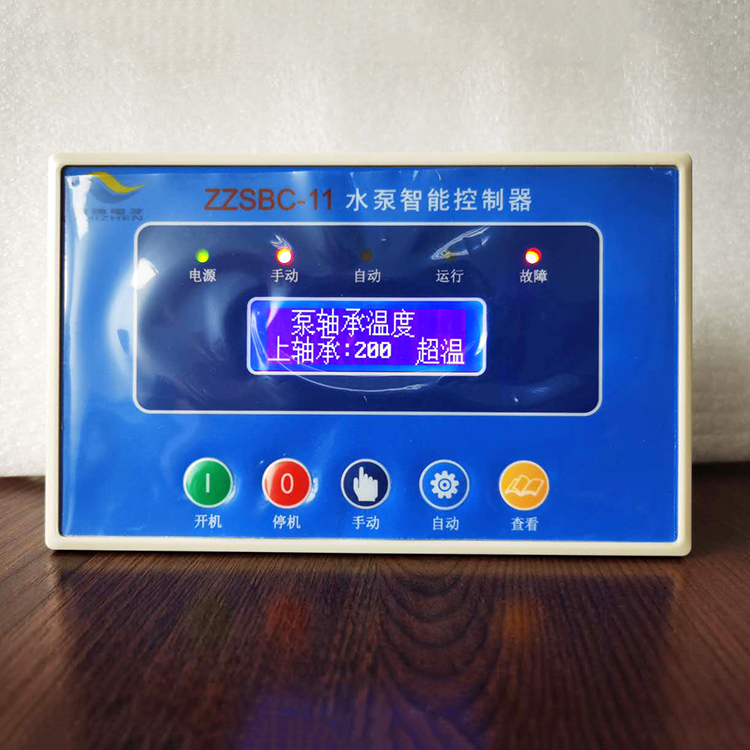

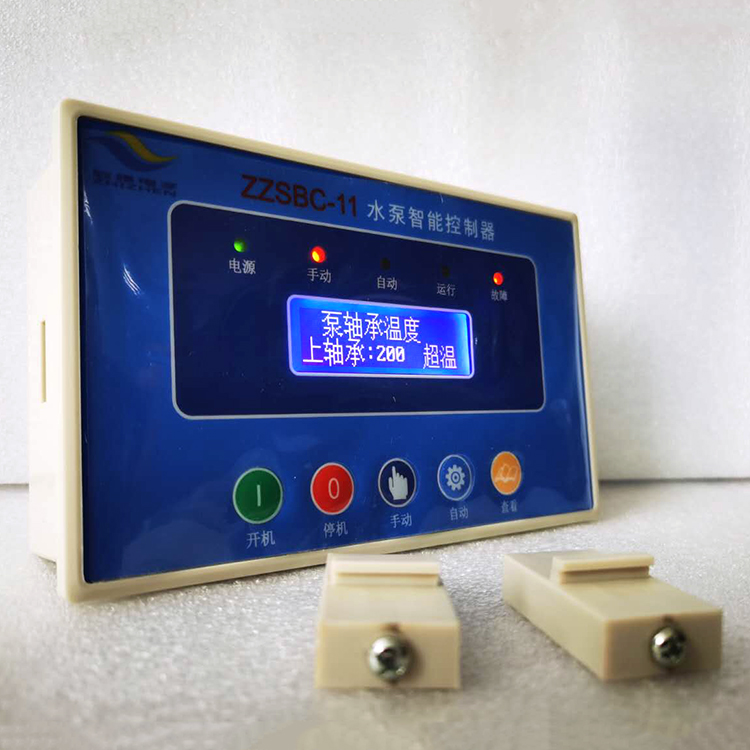

       ZZSBC-11型水泵控制器（以下简称控制器），主要用于监控潜水排污泵在运行过程中可能出现的缺相、过流、电机内腔漏水、油室进水、接线盒进水、绕组过热，轴承超温等故障保护，确保水泵正常运行。控制器采用单片机设计，除了有较强的检测功能外，设计人员针对潜水电泵运行的特殊情况采取了一系列抗干扰措施，以保证控制器运行稳定可靠，传感器输入端具有强抗电压冲击能力，适合各种电泵作为保护器配用。控制器采用128*32宽屏图形点阵汉子液晶显示屏显示，字体较大、直观明了。实时显示水泵运行过程中或停机中的各种故障等文字信息。

控制器具有手动、自动两种运行模式，采用浮子开关自动控制水泵的启动、停止，以及故障报警自动停机等功能。

通过按键操作，对报警值，超限阈值进行设置，热继电器开关类型及绕组过热开关类型进行选择设置（常闭/常开），不用端口进行屏蔽设置。

性能特点：

●智能化程度高、多达十几个参数选择。适合各种潜水泵保护用表。

●显示和查阅功能：显示内容丰富多样，操作简单明了。

●通过参数设定，可以组合成显示方式和显示内容，人机互选更完善。

●故障报警及停机功能：运行中对故障的处理能力更全面，具有报警内容和故障诊断

  功能，将故障对水泵的损坏程度降低。

●水泵的保护功能多：有绕组缺相、电机过流、电机内腔漏水、油室进水、接线盒进水、绕组过热、  上/下轴承超温等多项。

●控制器在不报警情况下1小时后进入屏保状态，按任意键恢复，有报警时不屏保。

技术指标：

●使用电源电压：AC/DC  85V~265V；

●显示方式：分页显示；

●温度**大报警范围：0-200℃；

●温度显示误差： 不大于±2℃；

●控制模式：手动/自动运行模式。本地用按键直接切换或用“上电工作模式” 设定；

                 控制器可外接“开机、停机、手动/自动”按键（常开不自锁式）按键。

●温度传感器规格：Pt100不大于2%，为三线式电阻；

●油室、接线盒电极间水导电阻：小于50KΩ（可以自由设定30KΩ、50KΩ、80KΩ）；

●电机内腔进水检测元件为浮子开关（或有水电极，水导电阻：小于50KΩ（可以自由设定：30KΩ、50KΩ、80KΩ）），进水时浮子开关导通，无水时开路；

●环境水位检测元件为浮子开关，有水时浮子开关导通，无水时开路；

●控制继电器(2路有源，1路无源）触点容量：5A／250VAC     10A／28VDC；

●环境要求：

n 工作温／湿度   －10℃～＋50℃    5～95％ RH

n 存储温度       －20℃～＋60℃

n 其他           无腐蚀气体场所

设备安装

2.1外形安装尺寸 ： 长165*高102*深50mm

2.2 产品开口尺寸 ： 长158*高94mm
