概述：

      ZZPCM820B型水泵控制器（以下简称控制器），主要用于监控潜水排污泵在运行过程中可能出现的电机过载、电机油室（接线盒、内腔）进水、绕组超热等故障保护，确保水泵正常运行。控制器采用单片机设计，除了有较强的功能外，设计人员针对潜水电泵运行的特殊情况采取了一系列抗干扰措施，以保证控制器运行稳定可靠，传感器输入端具有强抗电压冲击能力，适合各种电泵作为保护器配用。控制器采用大直径LED发光管显示，直观明了。实时显示水泵运行过程中或停机中的电机过载、电机油室（接线盒、内腔）进水、绕组超热等信息。

控制器具有手动、自动两种运行模式，采用浮子摆动开关模式或脉冲工作模式自动控制水泵的启动、停止，双泵交替运行和超高水位时双泵同时运行，以及故障报警自动停机，自动启动另一正常泵运行等功能。

通过仪表面板按键操作，可以让仪表由开关模式转换为脉冲模式下工作，同时也可以由脉冲模式转换为开关模式下工作，通过仪表面板按键操作，对绕组过热开关类型进行（常闭/常开）选择设置。

本控制器和传统启动控制箱相比的优点：是大大的节约了制造成本、材料成本、使用的灵活性。是传统启动控制箱的更新换代产品，也是计算机信息时代的必然产品。

性能特点：

●智能化程度高、多种参数和工作模式选择。适合各种小功率潜水电泵作为保护器配用表。

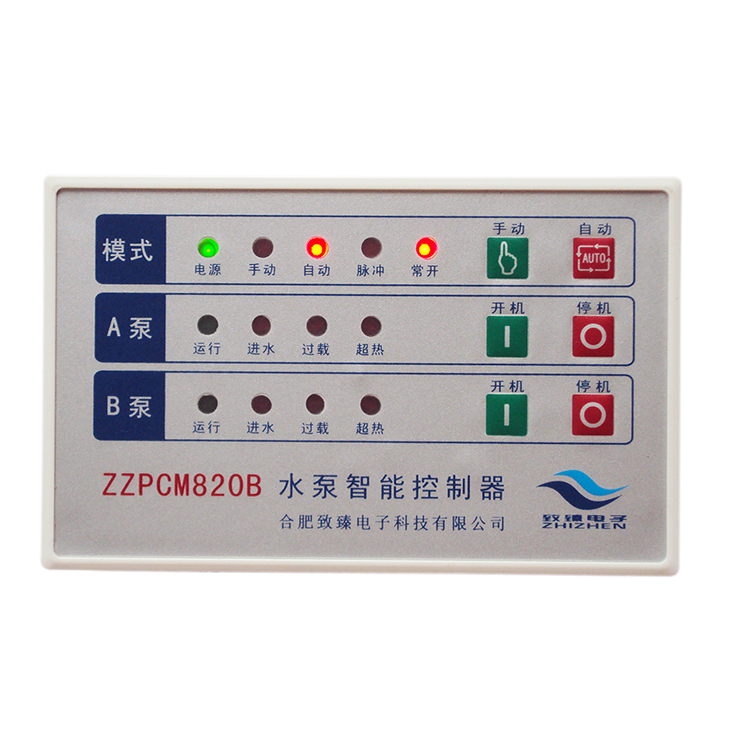

●显示功能：显示内容直观明了，操作简单。

●故障报警及停机功能：运行中对故障的处理能力更全面，报警内容明了，大大地将故障对水泵的损坏程度降到较低。

●水泵的保护功能多：有电机内腔（油室、接线盒）进水、电机过载、绕组超热等多项保护。

技术指标：

●使用电源电压：AC85V~265V；

●显示方式：面板直接显示；

●温度传感器规格：热敏开关（常闭/常开）；

●电机过载开关规格：热继电器常开触点；

●控制模式：手动/自动运行模式。本地用按键直接切换，上电默认为自动模式。

●电机内腔（油室）进水检测元件为浮子开关，进水时浮子开关导通，无水时开路；

●环境水位检测元件为浮子开关，有水时浮子开关导通，无水时开路；或脉冲模式：前一个脉冲（有水）开机，第二个脉冲（无水）停机

●控制继电器触点容量：5A／250VAC     10A／28VDC；

●蜂鸣器报警分贝：不小于85分贝；

●环境要求：

工作温／湿度   －10℃～＋50℃    5～95％ RH

存储温度       －20℃～＋60℃

其他           无腐蚀气体场所

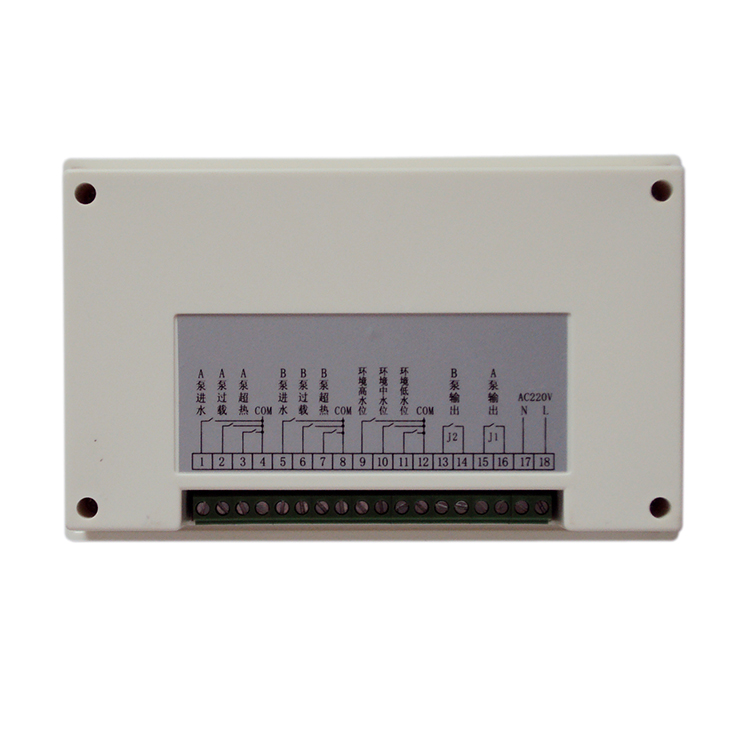

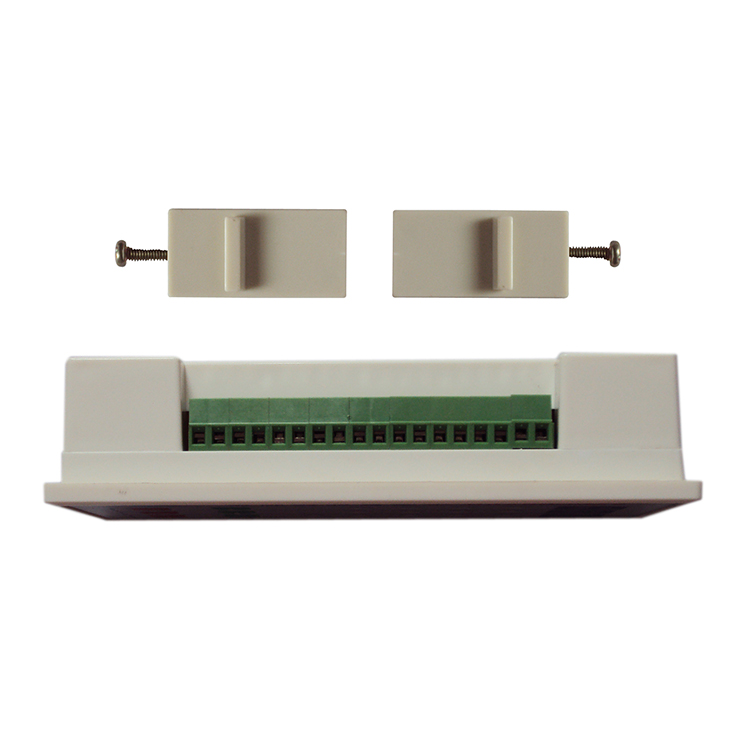

设备安装：

外形安装尺寸 ： 长165*高102*深35mm

产品开口尺寸 ： 长156*高92mm
