| 材质 | 铸铁 |
|---|---|
| 驱动方式 | 电动 |
| 泵轴位置 | 卧式 |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮数目 | 1 |
| 叶轮吸入方式 | 单吸式 |
| 原理 | 离心泵 |
| 性能 | 不阻塞 |
| 扬程 | 20（m） |
| 功率 | 0.75（kw） |
| 流量 | 3.2（m3/h） |
| 电压 | 380（v） |
| 规格 | 台 |
| 排出口径 | 20 |
| 结构原理 | 喷射泵 |
| 级数 | 单级 |
| 品牌 | 闪泉 |
| 型号 | CYZ-A-20 |

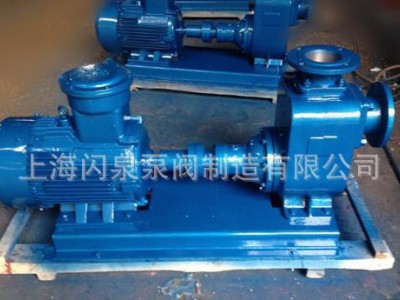

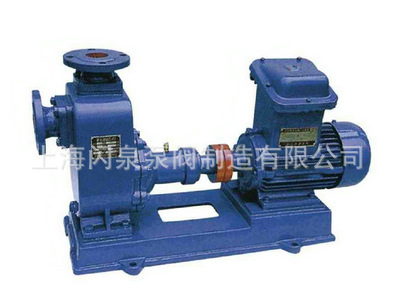

CYZ-A自吸式离心油泵介绍：
CYZ-A自吸式离心油泵是根据国内外有关技术资料经消化、吸收、改进后研制而成的最新泵类产品，国内空白独一无二，该自吸式离心泵适用于石油行业、陆地油库、油罐车的理想产品，并适合于作船用货油泵、舱底泵、消防泵和压载泵及机器冷却水循环等，分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水，介质温度-20℃～140℃，如输送化工液体可改用耐腐蚀机械密封。
CYZ-A自吸式离心油泵产品特点:
该泵属自吸式离心泵，自吸式离心泵具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长，具有较强的自吸能力等优点。管路中不需底阀，工作前只需保证泵体内储有定量引油即可。用于油轮或输水船舶上时，可兼作扫舱泵，扫舱效果良好。
该自吸式离心泵是选用优质材料精制而成，密封采用硬质合金机械密封，经久耐用，吐出管路不需要安装安全阀，吸入管路不需安装底阀，因此简化了管路系统，又改善了劳动条件。
CYZ-A自吸式离心油泵结构图:
CYZ－A型自吸式离心油泵:
| ||||||||
| 型号 | 电机功率(kw) | 转速（r/min） | 口径(mm) | 流量(m3/h) | 扬程(m) | 自吸高度(m) | ||
| 25CYZ-A-20 | 1.1 | 2900 | 25 | 3.2 | 20 | 6 | ||
| 25CYZ-A-20 | 1.5 | 2900 | 25 | 3.2 | 32 | 6 | ||
| 32CYZ-A-20 | 3 | 2900 | 32 | 3.2 | 50 | 6 | ||
| 40CYZ-A-20 | 1.5 | 2900 | 40 | 6.3 | 20 | 5 | ||
| 40CYZ-A-32 | 2.2 | 2900 | 40 | 6.3 | 32 | 5 | ||
| 40CYZ-A-40 | 4 | 2900 | 40 | 10 | 40 | 5 | ||
| 40CYZ-A-50 | 4 | 2900 | 40 | 6.3 | 50 | 5 | ||
| 50CYZ-A-12 | 1.5 | 2900 | 50 | 12.5 | 12 | 5 | ||
| 50CYZ-A-20 | 2.2 | 2900 | 50 | 15 | 20 | 5 | ||
| 50CYZ-A-30 | 3 | 2900 | 50 | 12.5 | 30 | 5 | ||
| 50CYZ-A-35 | 4 | 2900 | 50 | 12.5 | 35 | 5 | ||
| 50CYZ-A-40 | 4 | 2900 | 50 | 10 | 40 | 5 | ||
| 50CYZ-A-50 | 5.5 | 2900 | 50 | 12.5 | 50 | 5 | ||
| 50CYZ-A-60 | 7.5 | 2900 | 50 | 12.5 | 60 | 5 | ||
| 50CYZ-A-75 | 11 | 2900 | 50 | 15 | 75 | 5 | ||
| 65CYZ-A-15 | 3 | 2900 | 65 | 30 | 15 | 4 | ||
| 65CYZ-A-32 | 5.5 | 2900 | 65 | 25 | 32 | 5 | ||
| 65CYZ-A-50 | 7.5 | 2900 | 65 | 25 | 50 | 5 | ||
| 65CYZ-A-70 | 15 | 2900 | 65 | 25 | 70 | 5 | ||
| 80CYZ-A-13 | 3 | 2900 | 80 | 35 | 13 | 3.5 | ||
| 80CYZ-A-17 | 4 | 2900 | 80 | 43 | 17 | 3.5 | ||
| 80CYZ-A-22 | 5.5 | 2900 | 80 | 40 | 22 | 3.5 | ||
| 80CYZ-A-25 | 7.5 | 2900 | 80 | 50 | 25 | 4 | ||
| 80CYZ-A-32 | 7.5 | 2900 | 80 | 50 | 32 | 4 | ||
| 80CYZ-A-40 | 11 | 2900 | 80 | 50 | 40 | 4 | ||
| 80CYZ-A-55 | 18.5 | 2900 | 80 | 60 | 55 | 4.5 | ||
| 80CYZ-A-70 | 22 | 2900 | 80 | 60 | 70 | 4.5 | ||
| 100CYZ-A-20 | 7.5 | 2900 | 100 | 80 | 20 | 3.5 | ||
| 100CYZ-A-25 | 11 | 2900 | 100 | 100 | 25 | 4.5 | ||
| 100CYZ-A-32 | 15 | 2900 | 100 | 100 | 32 | 4.5 | ||
| 100CYZ-A-40 | 18.5 | 2900 | 100 | 100 | 40 | 4.5 | ||
| 100CYZ-A-50 | 22 | 2900 | 100 | 100 | 50 | 4.5 | ||
| 100CYZ-A-65 | 30 | 2900 | 100 | 100 | 65 | 4.5 | ||
| 100CYZ-A-75 | 30 | 2900 | 100 | 100 | 75 | 4.5 | ||
| 150CYZ-A-20 | 18.5 | 1450 | 150 | 180 | 20 | 4.5 | ||
| 150CYZ-A-30 | 30 | 1450 | 150 | 170 | 30 | 4.5 | ||
| 150CYZ-A-45 | 37 | 2900 | 150 | 160 | 45 | 4.5 | ||
| 150CYZ-A-55 | 45 | 2900 | 150 | 160 | 80 | 4.5 | ||
| 150CYZ-A-65 | 55 | 2900 | 150 | 170 | 65 | 4.5 | ||
| 150CYZ-A-80 | 55 | 2900 | 150 | 160 | 80 | 4.5 | ||
| 200CYZ-A-32 | 90 | 1450 | 200 | 400 | 32 | 4.5 | ||
| 250CYZ-A-50 | 90 | 1450 | 250 | 400 | 50 | 4.5 | ||
| 300CYZ-A-50 | 110 | 1450 | 300 | 500 | 50 | 4.5 | ||
CYZ-A自吸式离心油泵安装图:
CYZ-A自吸式离心油泵使用说明:
(一).起动前的准备及检查工作：
1.本系列油泵，根据泵的工作运转状况，分别采用优质钙基黄油和10号机油进行润滑，如果
采用黄油润滑的泵应定期向轴承箱内加注黄油，采用机油润滑的泵，如果油位不足，则加足
之。
2.检查泵壳内的储液是否高于叶轮的上边缘，如若不足，可以从泵壳上的加液口处直接向泵体
内注入储液，不应在储液不足的情况下启动运转，泵则不能正常工作，且易损坏机械密封。
3.检查泵的转动部件是否有卡住磕碰现象。
4.检查泵体底脚及各联结处螺母有无松动现象。
5.检查泵轴与电动机主轴的同轴度或平行度。
6.检查进口管路是否漏气，如有漏气，必须设法排除。
7.打开吸入管路的阀门，稍开（不要全开）出口控制阀。
(二).停泵
1.首先必须关闭吐出管路上的闸阀。
2.使泵停止转动。
3.在寒冷季节，应将泵体内的储液和轴承体冷却室内的水放空，以防冻裂机件。
CYZ-A自吸式离心油泵性能型谱图:
