| 介质密度范围 | 1～1.3㎏/dm3 |
|---|---|
| PH值范围 | 4～10 |
| 材质 | 不锈钢 |
| 功率 | 3000W |
| 介质温度范围 | 不超过60℃ |
| 类别 | 无堵塞型潜水泵 |
| 流量 | 50m3/h |
| 排出口径 | 80 |
| 驱动形式 | 电动 |
| 性能 | 不阻塞 |
| 扬程 | 10m |
| 叶轮数量 | 多级 |
| 分类 | 立式排污泵 |
| 泵轴位置 | 立式 |
| 叶轮吸入方式 | 双吸式 |
| 品牌 | 葫芦岛水泵厂 |
| 型号 | 80JYWQ50-10-3 |
| 加工定制 | 否 |

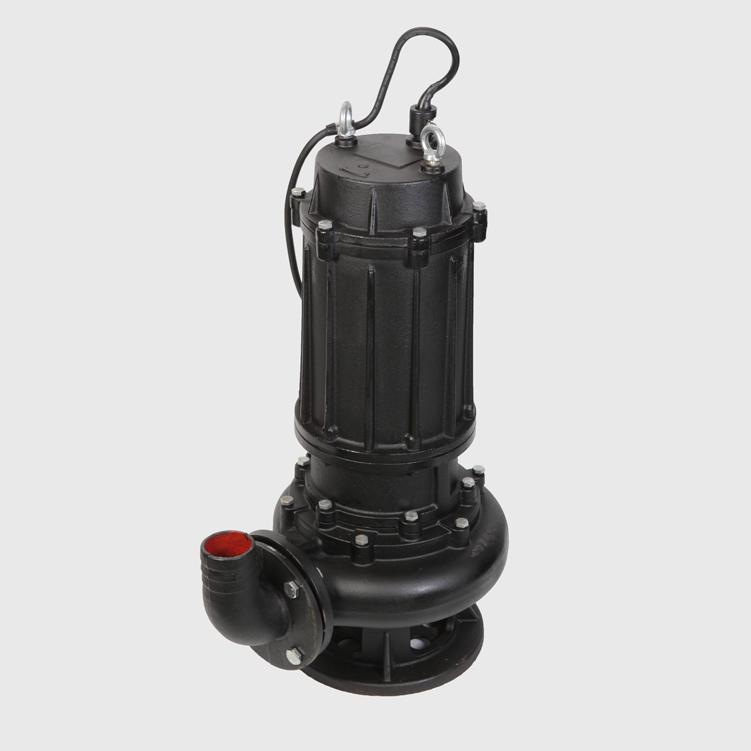

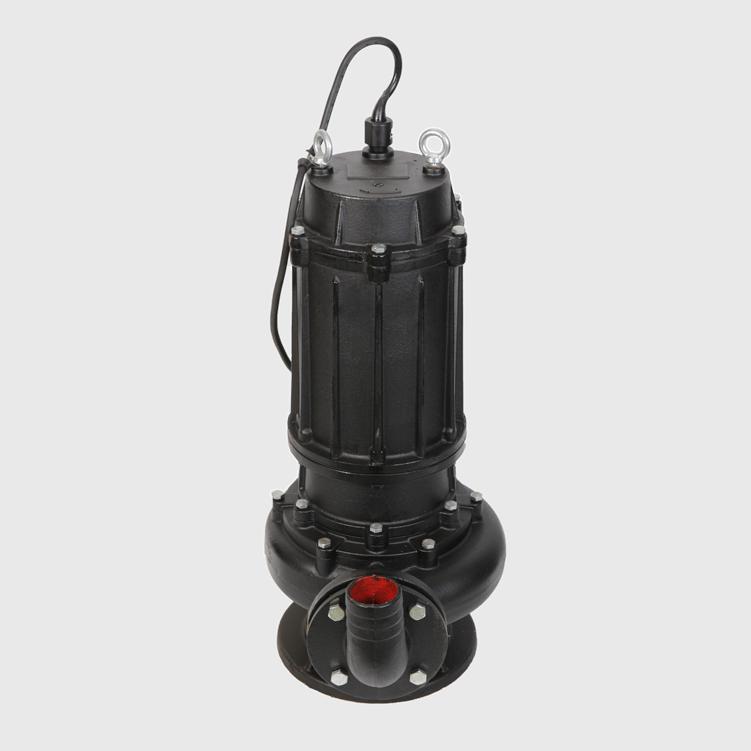

一、产品概述
WQ型污水污物潜水电泵采用了抗堵塞水力设计或切割功能设计，颗粒通过能力强。特别是JYWQ系列自动搅匀排污泵是在普通型排污泵的基础上采用自动搅拌装置，该装置随电机轴旋转，产生极强的的搅拌力，将污水池内的沉积物搅拌成悬浮物，吸入泵内排出，提高了泵的防堵、排污能力，一次性完成了排水、清污、除淤，节约了运行成本，是具有明显的先进性和实用性的环保产品。

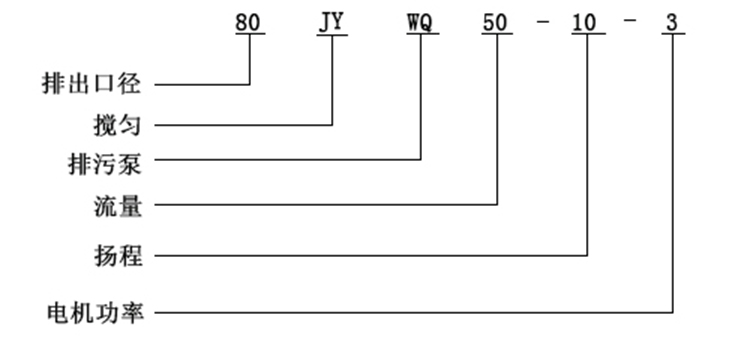

二、型号说明
三、适用范围
2、城市污水处理厂、医院、宾馆的排水系统。
3、住宅区的污水排水站。
4、人防系统排水站、自来水厂的给水装置。
5、市政工程、建筑工地。
6、期探、矿山、发电厂配套附机。
7、农村沼沼气池、农用灌溉、河塘清淤。
四、使用条件
2、1Crl8Ni9Ti不锈钢材质可适用各种腐蚀性介质。
注:用户如有特殊的介质、温度等要求，请在订货时注明输送介质详细情况，以便本公司提供更可靠之产品。

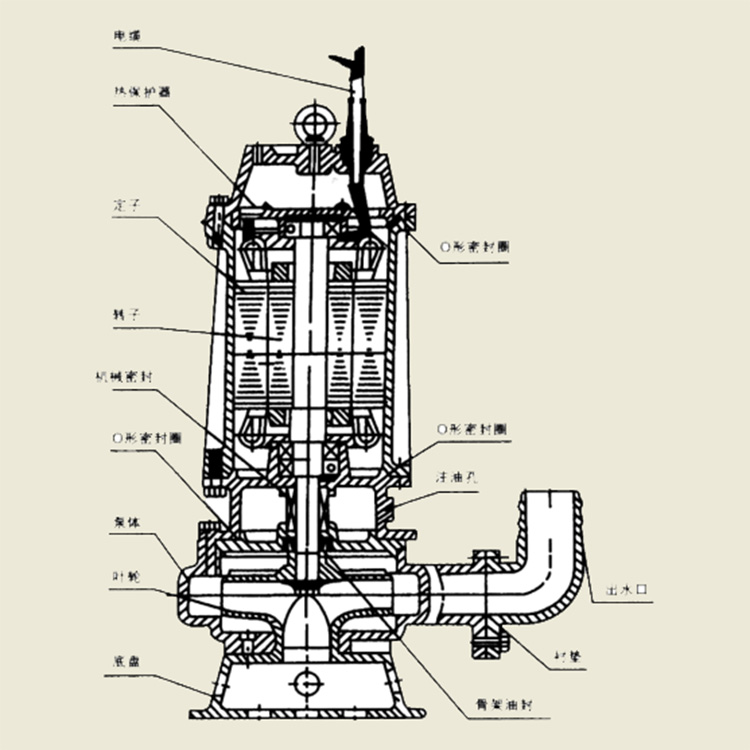

五、结构特点说明
1、采用独特的双流道无堵塞叶轮结构，提高污水污物的过流能力和排污能力。
2、自动搅拌装置，产生级强的搅拌力，将池内的沉淀物搅拌成悬浮物后吸入时轮排出，达到清淤的作用。3、切割板将底座一分为二，搅动拌与进水互不影响。
4、机械密封为双端面机械密封，长期处于油室中，保证水泵安全可靠地运行。
5、副叶轮结构的流体动力密封，既有辅助密封作用，从而保护机械密封，又平衡轴向力，延长轴承的使用寿命。
6、如客户需要可定制漏水检测探头，出现漏水时，探头发出信号，控制系统对泵实施保护。本公司可配全自动安全保护控制柜，
7、用户外配保护装置应与电泵功率相适应，并按保护装置说明书要求接线和设定电流。
六、葫芦岛水泵厂产品制造、检验的标准
1.1 产品制造的技术要求
本单位生产多级离心泵采用的标准规定的技术要求符合GB/T5657-1995《离心泵技术要求（Ⅲ类）》，该标准等效采用标准ISO9908－1993《离心泵技术条件－Ⅲ类》。
1.1.1 静平衡
泵的叶轮应做静平衡试验静平衡精度不低于GB5657附录A中的G6.3级。
1.1.2 振动和噪声
振动和噪声指标符合JB/T8097－95《泵的振动测量与评价方法》和JB/T8098－95《泵的噪声测量与评价方法》的C级规定，该两项标准分别等效采用标准ISO2372－74和ISO3746－79（E），泵的振动应按照GB10889中4.3条规定工况点上进行测量。
1.1.3 材料
泵的材料选用应符合GB5567中的2.3条规定。
1.2 产品的试验方法
规定试验方法和检验规则符合GB3216－89《离心泵、混流泵、轴流泵和旋涡泵试验方法》，该标准等效采用国际标准ISO2548－73（E）和ISO3555－77（E）。
1.2.1 材料试验
材料检验应符合GB5657中的规定。
1.2.2 水静压试验
承压零件应按GB5657中的4.2条规定进行水压强度试验。
1.2.3 泵的运转试验
泵的运转试验应符合GB3216中的规定。
1.2.4 性能试验
水力性能试验应按GB3216的规定进行，测量精度和性能偏差应符合GB3216中的C级规定；规定的效率和汽蚀余量指标达到或接近GB/T13007－91《离心泵效率》和GB/T13006-91《离心泵、混流泵和轴流泵汽蚀余量》规定值，泵的效率和汽蚀余量与国内同类产品相比具有一定的先进性。
1.2.5 振动测量
泵的振动测量方法应符合GB10889中的C级规定。
1.2.6 噪声测量
泵的噪声的测量方法应符合GB10889中的C级规定。
1.3检验规则
泵的检验分型式检验和出厂检验。
1.3.1 型式检验
1.3.1.1 有下列情况之一时，应进行型式检验：
a)新产品试制的样机；
b)由于设计或者工艺变更，引起某些特性变化时；
1.3.1.2 型式检验的内容
型式检验的内容：运转试验、性能试验、汽蚀试验、噪声试验和振动试验。
1.3.2.1 出厂检验内容
出厂检验内容：检查泵工作范围内的扬程、流量、转速、轴功率和效率。
1.3.3 泵的**终检验
每台泵由检验部门按照产品供货、成套范围的正确性和装箱资料的齐全性进行检查，发给产品质量合格证后方可出厂。
