流量：6.3-1450m3/h
扬程：17-1990m

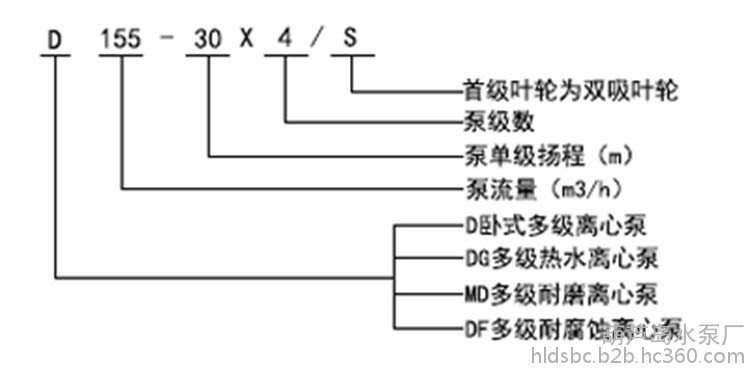

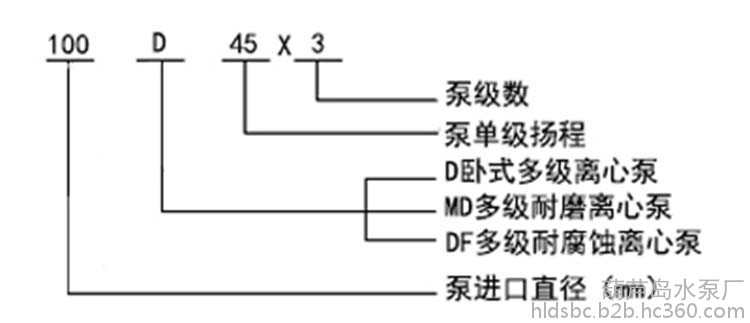

三、型号意义

四、结构说明

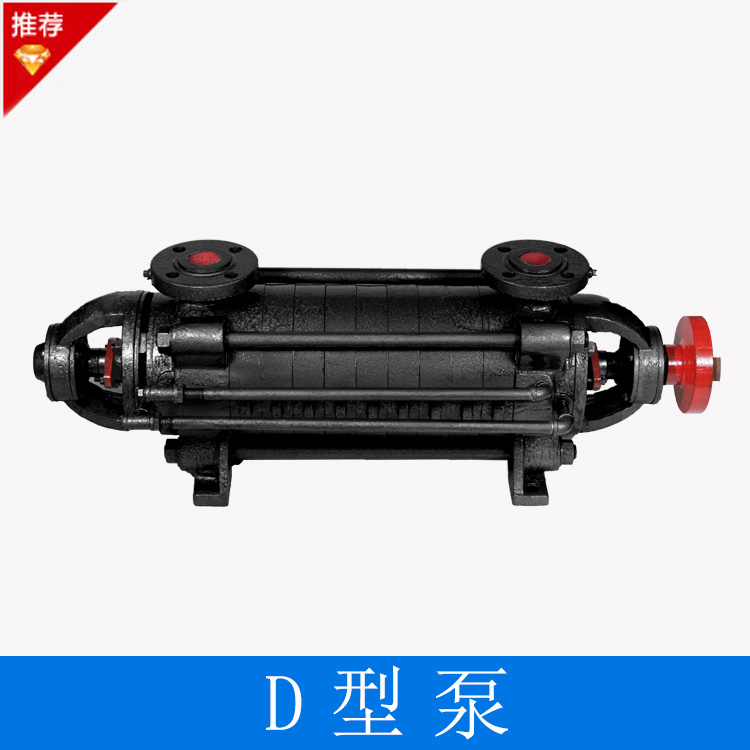

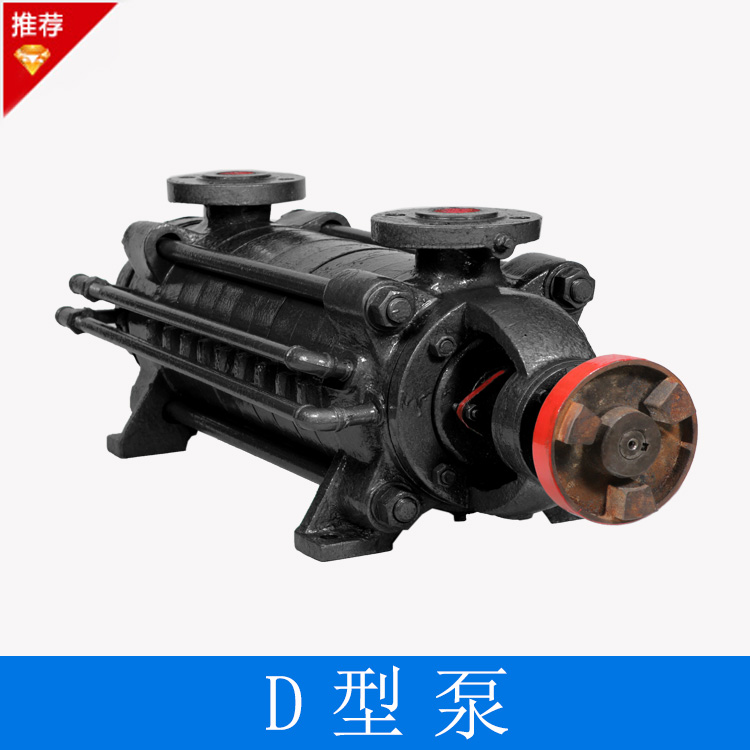

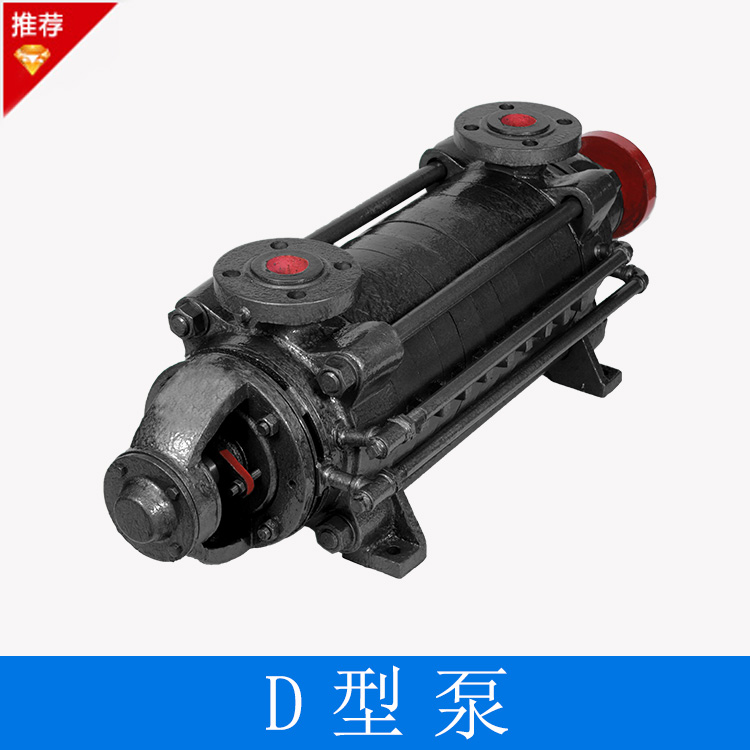

      D、DG、MD、DF等系列泵为卧式安装，吸入口水平（DG垂直向上），排出口垂直向上。泵的吸入段、中段、吐出段用拉紧螺栓联结成一体。泵由吸入段、中段、吐出段、叶轮、轴、导叶、导叶套和平衡盘等主要零部件组成。转子的轴向力由平衡盘平衡，轴承采用滚动轴承，用润滑脂润滑。轴封采用填料密封或机械密封。在密封腔中通入有一定压力的水起水封的作用。从驱动端方向看，泵为顺时针方向旋转。

五、主要用途

      D型泵供输送清水或物理及化学性质类似于清水的其他液体之用。介质温度不大于80℃，它适用于矿山排水和工厂、城市建筑供水，远距离输水等场合。

      DG型泵供输送清水或物理及化学性质类似于清水的其他液体之用。介质温度不大于104℃,适用于小型锅炉给水或输送热水和类似热水的介质。

      MD型单吸多级耐磨泵是在D型泵基础上改进设计的一种耐磨多级离心泵。MD型泵高效节能，耐磨性好，寿命长，特别适用于矿山排水，输送固体颗粒含量不大于1.5%（颗粒直径小于0.5mm）的矿井水及其他类似液体，液体温度不高于80℃。

      DF型单吸多级耐腐蚀泵供输送温度-20℃-80℃不含固体颗粒，有腐蚀性的液体。主要用于化工、石油、冶金、轻工、印染、制药、环保、海水淡化、海上采油及矿山等工业部门。

六、葫芦岛水泵厂产品制造、检验的标准


    1.1 产品制造的技术要求
    本单位生产多级离心泵采用的标准规定的技术要求符合GB/T5657-1995《离心泵技术要求（Ⅲ类）》，该标准等效采用标准ISO9908－1993《离心泵技术条件－Ⅲ类》。
    1.1.1 静平衡
    泵的叶轮应做静平衡试验静平衡精度不低于GB5657附录A中的G6.3级。
    1.1.2 振动和噪声
    振动和噪声指标符合JB/T8097－95《泵的振动测量与评价方法》和JB/T8098－95《泵的噪声测量与评价方法》的C级规定，该两项标准分别等效采用标准ISO2372－74和ISO3746－79（E），泵的振动应按照GB10889中4.3条规定工况点上进行测量。
    1.1.3 材料
    泵的材料选用应符合GB5567中的2.3条规定。
    1.2 产品的试验方法
    规定试验方法和检验规则符合GB3216－89《离心泵、混流泵、轴流泵和旋涡泵试验方法》，该标准等效采用国际标准ISO2548－73（E）和ISO3555－77（E）。
    1.2.1 材料试验
    材料检验应符合GB5657中的规定。
    1.2.2 水静压试验
    承压零件应按GB5657中的4.2条规定进行水压强度试验。
    1.2.3 泵的运转试验
    泵的运转试验应符合GB3216中的规定。
    1.2.4 性能试验
    水力性能试验应按GB3216的规定进行，测量精度和性能偏差应符合GB3216中的C级规定；规定的效率和汽蚀余量指标达到或接近GB/T13007－91《离心泵效率》和GB/T13006-91《离心泵、混流泵和轴流泵汽蚀余量》规定值，泵的效率和汽蚀余量与国内同类产品相比具有一定的先进性。
    1.2.5 振动测量
    泵的振动测量方法应符合GB10889中的C级规定。
    1.2.6 噪声测量
    泵的噪声的测量方法应符合GB10889中的C级规定。
    1.3检验规则
    泵的检验分型式检验和出厂检验。
    1.3.1 型式检验
    1.3.1.1 有下列情况之一时，应进行型式检验：
    a)新产品试制的样机；
    b)由于设计或者工艺变更，引起某些特性变化时；
    1.3.1.2 型式检验的内容
    型式检验的内容：运转试验、性能试验、汽蚀试验、噪声试验和振动试验。
    1.3.2.1 出厂检验内容
    出厂检验内容：检查泵工作范围内的扬程、流量、转速、轴功率和效率。
    1.3.3 泵的**终检验
    每台泵由检验部门按照产品供货、成套范围的正确性和装箱资料的齐全性进行检查，发给产品质量合格证后方可出厂。
