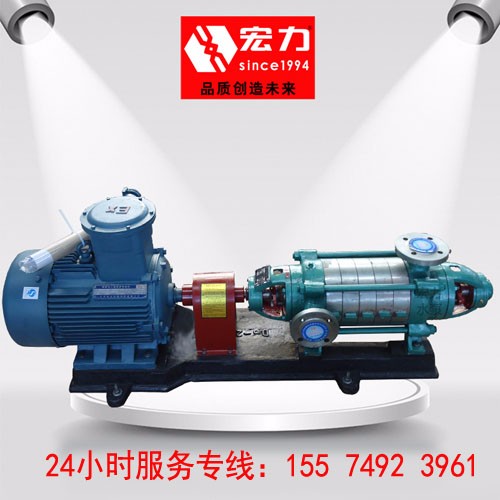

油泵生产厂家,DY25-30*9型,长沙宏力水泵厂
产品: 浏览次数:966油泵生产厂家,DY25-30*9型,长沙宏力水泵厂
品牌: 长沙宏力水泵
系列: DY25-30型卧式多级泵输油泵
进出口径: 65
单价: 6888.00元/套
最小起订量: 1 套
供货总量: 7000 套
发货期限: 自买家付款之日起 10 天内发货
有效期至: 长期有效
最后更新: 2022-02-17 16:59

详细信息
系列 DY25-30型卧式多级泵输油泵
进出口径 65
结构原理 多级叶轮
汽蚀余量 2.0
材质 铸钢
电压 380
工作温度 -20-180
功率 37
规格 DY25-30*9
级数 多级
排出口径 65
驱动方式 电动
输送介质 油泵
吸程 3
吸入口径 65
性能 耐腐蚀,自动,防爆,耐磨,无泄露,变频
扬程 270
用途 增压泵
执行标准 国标
转速 2980
泵轴位置 卧式
叶轮数目 9
叶轮结构 封闭式叶轮
叶轮吸入方式 单吸
品牌 长沙宏力水泵
型号 DY25-30*9
质量认证 IOS9001

油泵生产厂家,DY25-30*9型,长沙宏力水泵厂


     宏力长沙水泵厂位于美丽的星城长沙跳马工业园,宏力水泵是一家专业从事多级泵系例产品科研及生产制造的企业。**不锈钢多级离心泵**长沙宏力水泵,宏力多级泵已通过ISO9001质量体系认证,煤安矿安认证!产品使用安全。




公司名称:长沙宏力水泵制造有限公司

营销一部:

电话:0731-83386299

传真:0731-82256830

手机:155 7492 3961  (周经理)

业务QQ:2762286848@qq.com

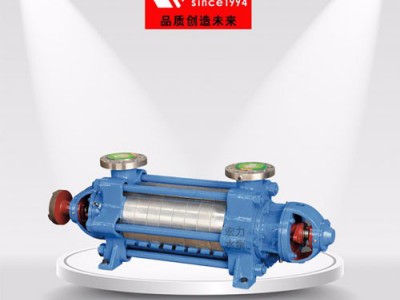

卧式多级离心泵产品结构说明

卧式多级离心泵为多级分段式,其吸入口位于进水段上,成水 平方向,吐出口在水段上垂直向上,其扬程可根据使用需要而增减水泵级数。多级离心泵装配良好与否,对性能影响关系很大,尤其是各个叶轮的口出与导翼的进出中心,其中稍有偏差即将使水泵的流量减少,扬程降低效率差,故在检修装配时务必注意。

卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成,共同形成泵的工作室。

叶轮为**铸铁制成,内有叶片,液体沿轴向单侧进入,由于叶轮前后受压不等,必然存在轴向力,此轴向力由平衡盘来承担,叶轮制造时经静平衡试验。

轴为**炭素钢制成,中间装有叶轮,用键、轴套及轴套螺母固定在轴上。轴的一端装联轴器部件,与电机直接连接。

密封环为铸铁制成,防止水泵高压水漏回进水部分,分别固定在进水段与中段之上,为易损件,磨损后可用备件更换。

平衡环为铸铁制成,固定在出水段上,它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成,装在轴上,位于出水段与尾盖之间,平衡轴向力。

轴套为铸铁制成,位于填料室处,作固定叶轮和保护泵轴入用,为易损件,磨损后可用备件更换。

轴承是单列向心球轴承,采用钙基润滑脂润滑。

填料起密封作用,防止空气进入和大量液体漏出,填料密封由进水段和尾盖上的填料室,填料压盖,填料环及填料等组成,少量高压水流入填料室中起水封作用。填料的松紧程度必须适当,不可太紧亦不可太松,以液体能一滴一滴的渗出为准。如果填料太紧,轴套容易发热,同时耗费功率。填料太松,由于液体流失要降低水泵的效率。


D型多级泵零件材质:

零件名称

D

MD

DF

吸入、中、吐出段

ZG

ZGCr17Mo2-CuR

铸钢或铸不锈钢

叶轮

ZG

KmTbCr15Mo3

铸钢或铸不锈钢

45

45

鉻钢

导叶

ZG

KmTbCr15Mo3

铸钢或铸不锈钢
