一、公司简介：

黄山市赛姆工业泵制造有限公司是一家专业从事螺杆泵研发、生产及销售的公司，公司主要生产三螺杆泵（有HSN、HSJ、HSG、SM、HSAK等系列）、双螺杆泵（2G、2GRN等系列），各系列产品型号齐全，所生产产品广泛应用于选矿、冶金、煤炭、电力、石油、化工、建材、市政、环保等行业。

二、产品介绍

<一>概述

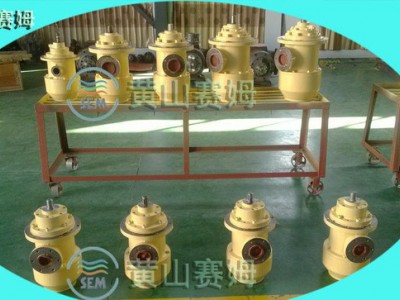

HSJ系列浸没式三螺杆泵是本公司根据市场需求，专门为润滑设备开发的一种体积小、噪音低、效率高、寿命长的润滑油输送产品

 <二>工作原理

HSJ系列三螺杆泵是轴向输送容积工低压转子泵，它由特殊形状曲线构成的螺旋型面，当螺杆转动，运动密封腔室把液体由进口吸入并沿轴向连续、无脉动的输送到出口，泵运转平稳，噪音低；主、从杆的轴向力采用液压平衡，从杆由液压力驱动旋转，所以螺杆无磨损，使用寿命长；具有结构简单紧凑、体积下、重量轻、节能效果好的优点。

HSJ系列浸没式三螺杆泵可输送各种不含固体颗粒、无腐蚀性具有润滑性的不同液体。液体进入泵吸入口后沿轴向均匀连续地进入密封腔内，并平稳、无搅动地从泵吸入腔到达排出腔，输送液体介质。HSJ系列三螺杆泵具有体积下、噪音低、效率高、寿命长等特点。

<三>代码含义

HSJ          440    -    46

系列代号       规格    螺旋升角

备注：同一规格而螺旋角不同的螺杆泵，流量是不同的，但是其外形尺寸是一样的

<四>性能特点

1.自吸能力强，可输送具有润滑性且不含固体颗粒的液体介质。

2.结构紧凑，不需用同步齿轮传动，机械效率高；

3.噪声振动小，性能稳定，使用寿命长，维护方便；

4.特别设有储油装置，可在二次启动时免去加油的麻烦；

5.具有多种联结结构形式，便于设计选型；

6.泵出口通径DN50mm（含50mm）以下，其进出油口联接形式采用圆柱管螺纹，DN50mm以上则采用法兰联接。

<五>应用范围

HSJ系列广泛应用于有润滑性或部分润滑性要求，无固体颗粒的各类介质的传送，例如：

1、润滑性液体：液压油，矿物油，机械油，润滑油，淬火油，齿轮油，变压器油，汽轮机油，水乙二醇，原油，动植物油等

2、低润滑性液体：轻柴油，重柴油，燃油，燃料油，重油，渣油，含腊稀油，冷却液，皂化液等

3、粘性液体：各种合成橡胶液，人造胶液，乳化液等

<六>泵的安装

1、泵安装前应检查泵于电机的同轴度情况，用手转动联轴器是否有卡劲现象

2、如果单泵需和电机组装时，应将泵头的键及键槽去毛刺、抹上机油，然后将泵联轴器装上泵轴

3、安装泵的吸油和排油管道时，其管径不得小于泵的吸油和排油口径，吸油管道不得过长，拐弯不得过多，否则将影响泵的工作性能

4、所有的管路、闸阀、阀等都应在安装前冲洗干净，否则安装中的残留物：如焊渣、刚粒、螺母、螺丝等将会损坏泵的内部零件，影响泵的运转和使用寿命

5、泵必须平衡的安放在邮箱上，连接泵栓必须拧紧。

6、装配后应能用手轻松的转动联轴器

7、当两台以上的泵安装在同一条主管线上时，在近泵的排油管上必须安装止回阀

<七>常见型号

HSJ40－46        HSJ80－42        HSJ80－46

HSJ120－42       HSJ120－46        HSJ210－40

HSJ210－46       HSJ280－46        HSJ440－36

HSJ440－40       HSJ440－46        HSJ660－40

HSJ660－46
