用途 | 污水泵 |
---|---|
输送介质 | 污水泵、杂质泵 |
重量 | 125(kg) |
材质 | 铸铁 |
额定功率 | 7.5(kw) |
级数 | 单级 |
流量 | 100(m3/h) |
排出口径 | 100(mm) |
驱动形式 | 电动 |
吸入口径 | 100(mm) |
性能 | 耐磨 |
扬程 | 11(m) |
叶轮数量 | 1 |
原理 | 喷射泵 |
泵轴位置 | 卧式 |
叶轮结构 | 封闭式叶轮 |
叶轮吸入方式 | 单吸式 |
品牌 | 远科 |
型号 | 7.5KWPW污水泵 |
加工定制 | 是 |
联系方式:13739791790

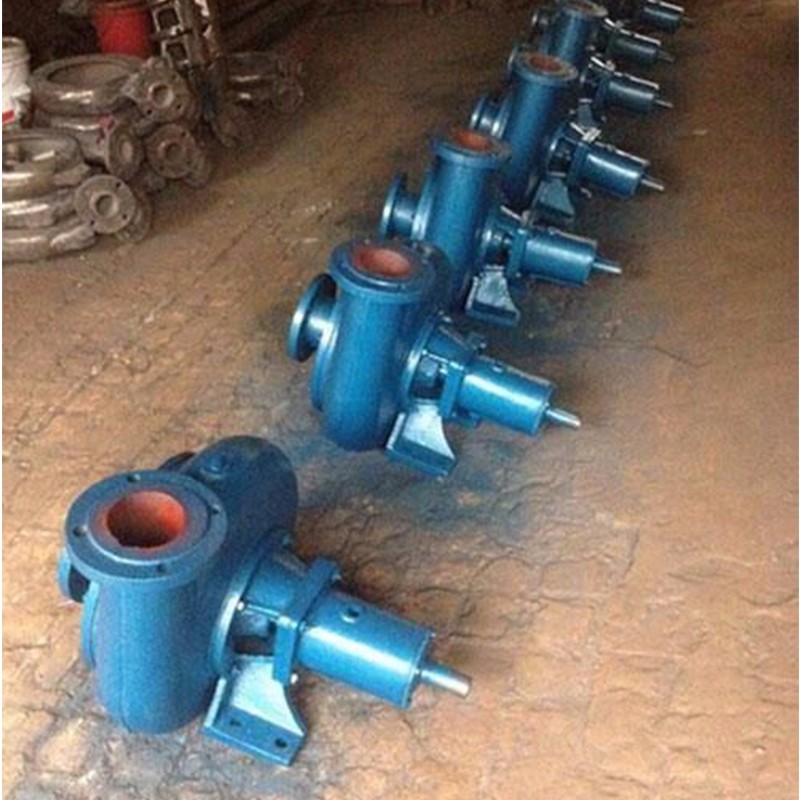

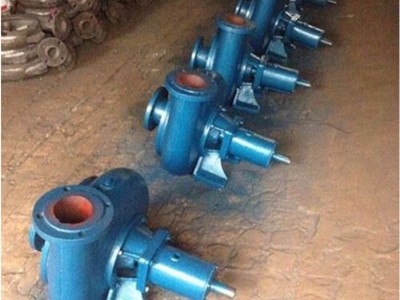

【PW型卧式污水泵】使用范围:
1、PW卧式污水泵可输送污水、含有悬浮固体颗粒、长纤维物质及生活用废水。泵体为**铸铁材质,介质温度不超过100℃。
2、PW卧式污水泵可输送带有酸性、碱性或其他腐蚀性的污水,广泛应用于化工、石油、轻工、食品、制药、酿造、环保及污水处理等行业。泵体及过流部件采用304不锈钢材质制造,介质温度不高于100℃。
【PW型卧式污水泵】安装:
1) 清除底座油戚及污垢,把底座放在地基上。
2) 用水平仪检查底座水平,允许用锲铁找平。
3) 用水泥浇灌底座和地脚螺栓孔眼。
4) 水泥干涸后,检查底座和地脚螺栓是否松动,合适后拧紧螺母,重新检查水平。
5) 清理底座的支持平面及水泵和电机脚平面,然后把泵与电机装上底座。
6) 检查水平与电机中心是否一致,不一致可用薄铁片调整使其同心(薄铁片不得多于3片),联轴器间应留有2-3mm间隙。
测量联轴器外园上、下、左、右其差值不得超过0.1mm,两联轴器端面间咪在园周上大与小间隙差不得超过0.3mm.
【PW型卧式污水泵】装配与拆卸:
先检查各另、部件有无存在影响装配的缺陷,然后将其擦洗干净后,方可进行装配。
1、准备好纸垫、丝堵、管堵并分别将其装到各相应部件上。
2、将密封环、轴封盒、油标和油孔盖、毛毡囤分别装入泵盖、轴承体、轴承箱、轴承盖上。
3、先将轴承装入轴两端,一起装入轴承箱,然后装上轴承压盖。
4、依次装上轴承体、轴承(4PW无)油封圏及垫圈、叶轮、垫片和叶轮螺母并拧紧,然后装上泵体和泵盖。
拆卸与装配须序相反。
【PW型卧式污水泵】注意事项:
1) PW卧式污水泵进出口水管应设支承,不得以泵体作支承:
2) 出口水管路应装设闸阀;
在泵吸入管路进口处应装设一般性拦污栅、防止较大的石块等物吸入泵内打坏叶片。
