首页 > 供应产品 > 厂家定制风动潜水泵 风动潜水泵 规格齐全 FQW30-30/K风动潜水泵

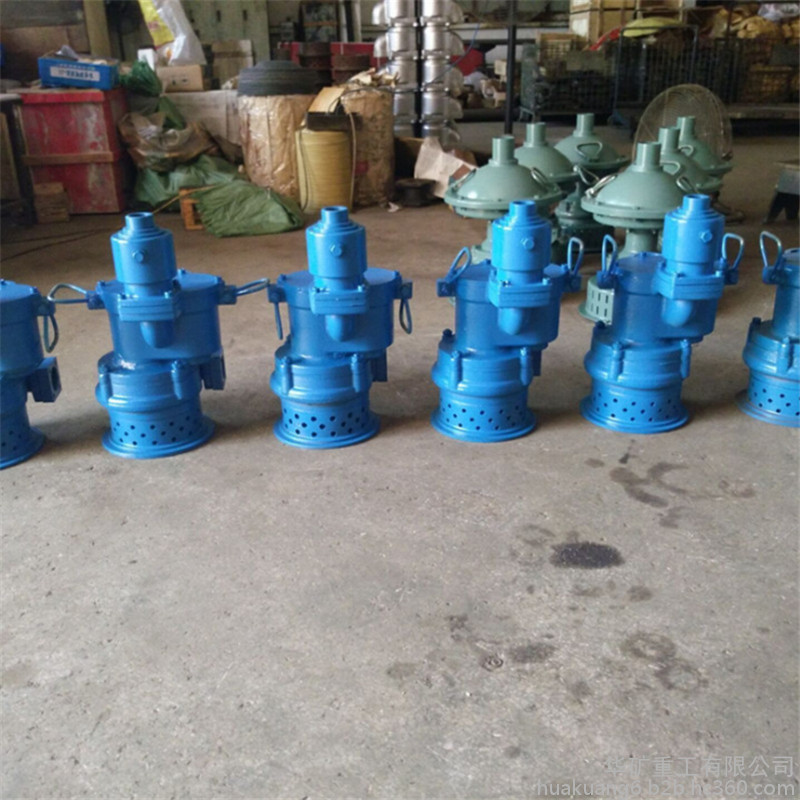

厂家定制风动潜水泵 风动潜水泵 规格齐全 FQW30-30/K风动潜水泵
产品: 浏览次数:691厂家定制风动潜水泵 风动潜水泵 规格齐全 FQW30-30/K风动潜水泵
品牌: 华矿
货号: hk1805
材质: 铸铁
单价: 1300.00元/台
最小起订量: 1 台
供货总量: 2020 台
发货期限: 自买家付款之日起 1 天内发货
有效期至: 长期有效
最后更新: 2022-02-17 16:54

详细信息
货号 hk1805
材质 铸铁
额定功率 10W
额定流量 32
类别 风动潜水泵
流量 1.5m3/h
排出口径 100mm
驱动形式 气动
吸入口径 100mm
性能 耐磨
扬程 10m
叶轮数量 单级
原理 潜水泵
转速 2800r/m
安装形式 立式
泵轴位置 边立式
叶轮结构 半开式叶轮
叶轮吸入方式 单吸式
品牌 华矿
型号 FQW30-30/K风动潜水泵
加工定制
进出水口径 28

因原材料价格波动、型号、收货地址不同,具体报价请联系销售人员

销售热线:18654798422

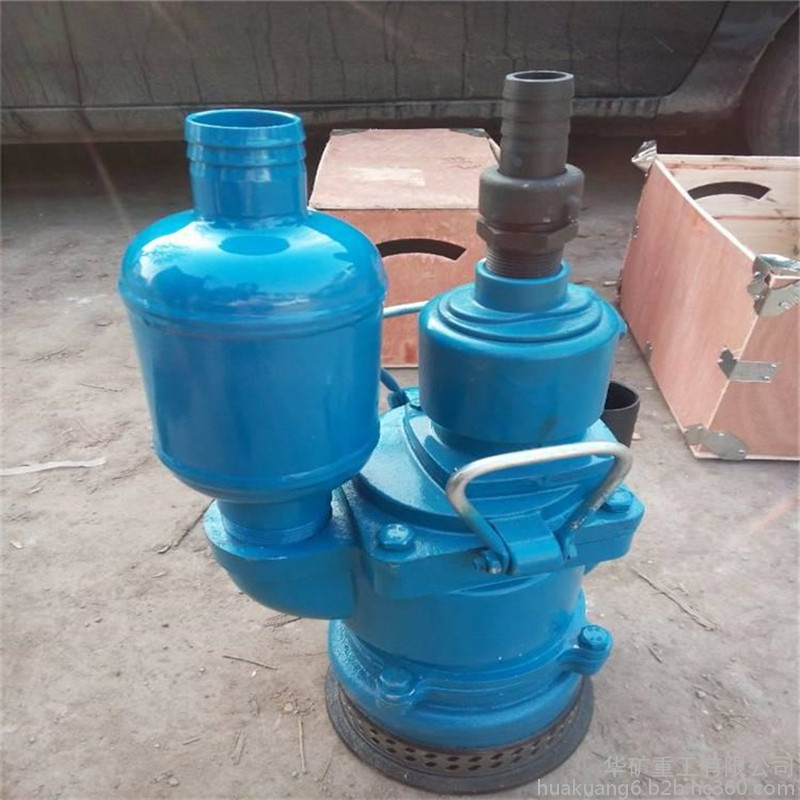

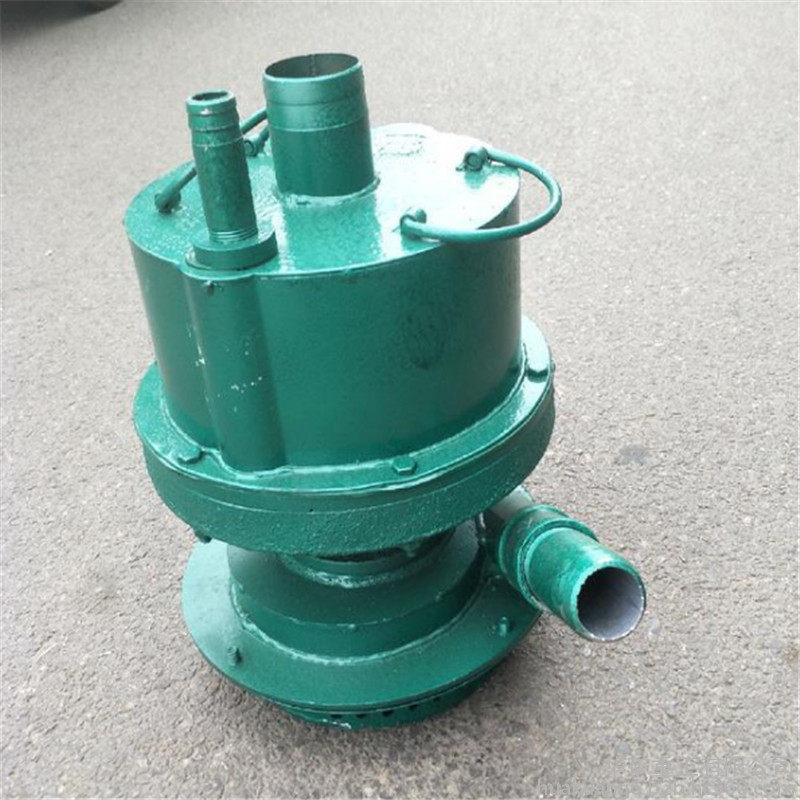

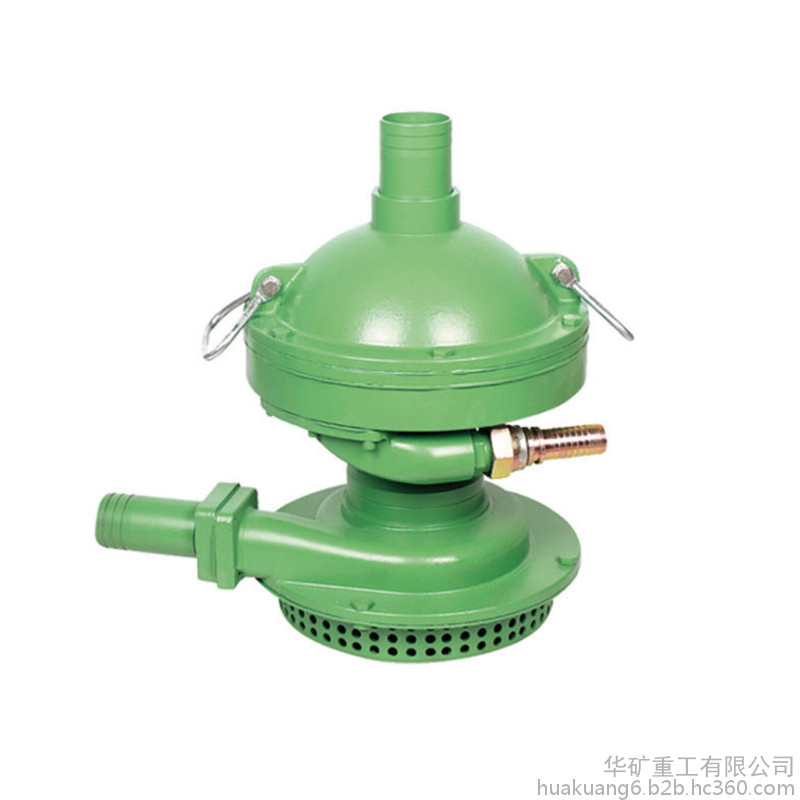

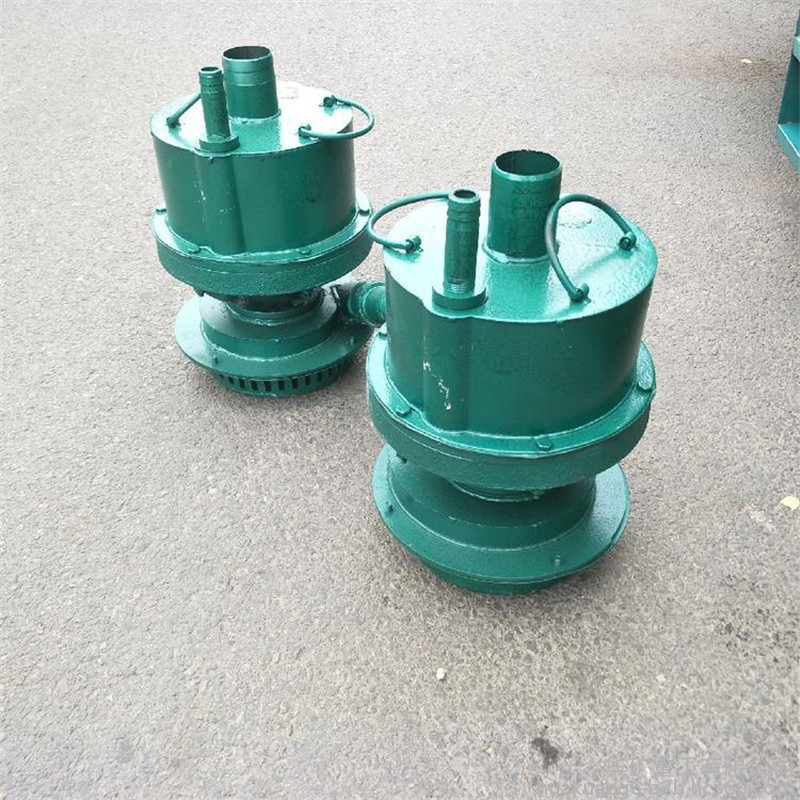

风动潜水泵产品介绍:

风动污水潜水泵总体结构简单,外形美观、体积小重量轻,移动拆装维护保养方便;水泵运行平稳、流量大,实际扬程高;叶轮和泵体无配合间隙,排水排污能力强;起动、停止迅速,并有过载保护作用,不会因过载而发生故障。

风动潜水泵适用范围:

风动污水潜水泵主要适用于矿山开拓、掘井巷道、竖井井筒及化工、油轮、造船等各种工况现场,有压缩空气作动力的施工排水作业。

风动潜水泵结构及工作原理:

1、风动马达部分:

由转子、叶片、气缸、壳体、上、下气缸盖、轴承压盖、顶盖等组成。转子上有四条均布的径向槽,槽内配有叶片,上、下气缸盖上各有一只吹气眼。风泵启动时,高气压从吹气眼将槽内叶片吹开,同时大量高气压从主风道进入气缸,推动叶片、驱使转子旋转作功。在壳体下方留有密封腔,腔内有密封圈将气、水隔开。密封圈 采用弹簧密封,并利用气、水的压力,使密封圈内涨,增强密封效果。

2、水泵部分:

由泵体、叶轮、泵座等组成。叶轮装在转子轴上,拧紧叶轮螺母,装上泵体、泵座,放入水中,转子带动叶轮旋转,在离心力的作用下,水流压入泵体的涡道内,并顺着出水管排出。

3、油雾器部分:

由油雾器壳、油雾器杆、调油阀芯等组成,油雾器装在顶盖上,壳内装满润滑油。

4、管接头部分:

由进风组合接头和出水弯头两部分组成。进风组合接头安装在进风口处。

5、消声器部分:

消声器是由钢板冲压焊接而成,装在排气口处。

风动潜水泵产品参数:

扬程:25-10M

流量:10-20m3/h

转速:3000r/min

使用气压:0.3-0.5兆帕

耗气量:1.5m3/min

总重量:10公斤

因原材料价格波动、型号、收货地址不同,具体报价请联系销售人员
销售热线:18654798422
