| 材质 | 不锈钢 |
|---|---|
| 工作温度 | 常温 |
| 功率 | 30KW |
| 级数 | 多级 |
| 性能 | 自动 |
| 扬程 | 200 |
| 转速 | 2900 |
| 品牌 | 大莱泵业 |
| 型号 | CDL(F) |
应用范围
供水：水厂过滤与输送，水厂分区送水、主管増压高层建筑二次供水
工业增压：流程水系统、清洗系统、高压冲洗系统消防系统；
工业液体输送：冷却、锅户给水和冷系统、机床E、酸和碱；。
暖通：空调系统。
水处理：超滤系统、反涉透系统、蒸馏系统、分离器、游泳池。
性能及优点
是一种多用途产品，可以输送从自来水到工业液体的各种不同介质，适应于不同温度、流量和压力范国，CDL适用于无扇使性液体，CDLF适用于轻度蚀性液体。
技术参数
流量范围: 0.4-240（m3/h）
扬程范围：4m-305m
环境温度：-15~105℃

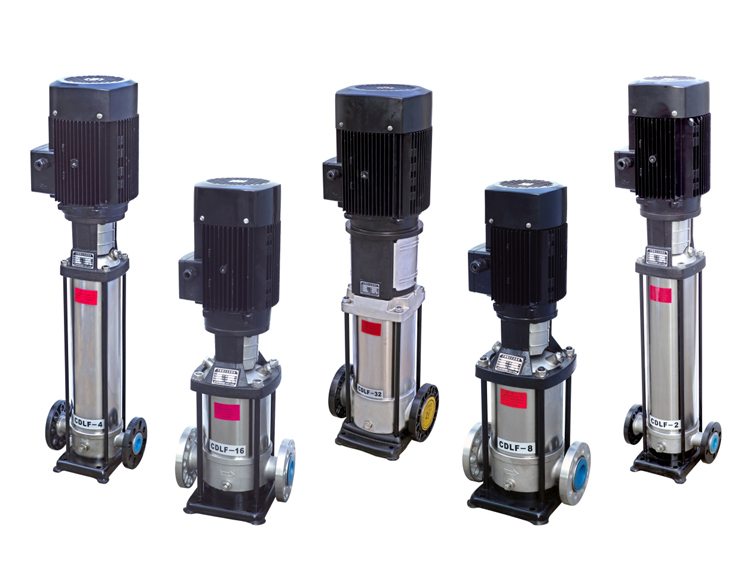

CDLF不锈钢多级泵整个泵主要有电机、电机座、泵体、泵座等组成。泵进出口在同一条直线上。所有的泵均配用免维护的轴封。具有体积小、重量轻、效率高、节能、振动噪音小、运转平稳、使用寿命长、立式安装、占地面积小、重量轻和外形美观等显著特点，是理想的更新换代产品。

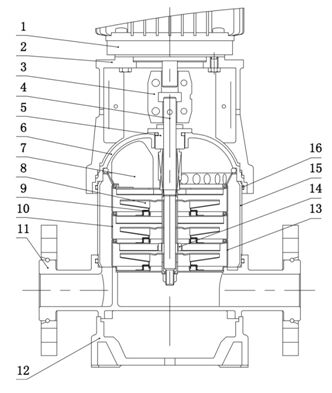

材料:CDL(F)16
| 序号 | 名 称 | 材 料 | AISI/ASTM |
| 1 | 电机 |
| - |
| 2 | 机座 | 铸铁 | ASTM25B |
| 3 | 联轴器 | 碳钢 | - |
| 4 | 泵轴 | 不锈钢 | AISI304/316L |
| 5 | 机械密封 | 多种材料* | - |
| 6 | 机封衬盖 | 不锈钢 | AISI304/316 |
| 7 | 出水导叶 | 不锈钢 | AISI304/316 |
| 8 | 叶轮 | 不锈钢 | AISI304/316 |
| 9 | 颈环 | PTFE | - |
| 10 | 导叶 | 不锈钢 | AISI304/316 |
| 11 | 进出水段 | 不锈钢 | AISI304/316 |
| 12 | 底座 | 铸铁 | ASTM25B |
| 13 | 进水导叶 | 不锈钢 | AISI304/316 |
| 14 | 轴承 | 碳化钨 | - |
| 15 | 外套筒 | 不锈钢 | AISI304/316 |
| 16 | 外套筒O型圈 | EPDM或FKM | - |
* 有不锈钢件及橡胶件
- 非不锈钢件或没有提供参照

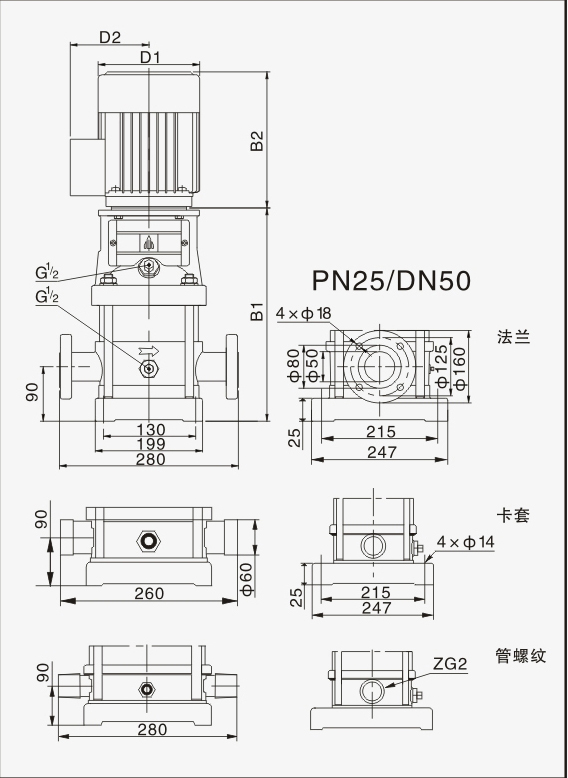

尺寸和重量
| 型号 | 尺寸（mm） | 重量（kg） | ||||
| B1 | B2 | B1+B2 | D1 | D2 | ||
| CDL(F)16-2 | 414 | 290 | 704 | 190 | 155 | 51 |
| CDL(F)16-3 | 469 | 315 | 784 | 197 | 165 | 54 |
| CDL(F)16-4 | 514 | 335 | 849 | 230 | 188 | 60 |
| CDL(F)16-5 | 579 | 430 | 1009 | 260 | 208 | 75 |
| CDL(F)16-6 | 624 | 1054 | 80 | |||
| CDL(F)16-7 | 669 | 1099 | 85 | |||
| CDL(F)16-8 | 714 | 1144 | 88 | |||
| CDL(F)16-9 | 789 | 490 | 1279 | 330 | 255 | 126 |
| CDL(F)16-10 | 834 | 1324 | 126 | |||
| CDL(F)16-11 | 879 | 1369 | 131 | |||
| CDL(F)16-12 | 924 | 1414 | 131 | |||
| CDL(F)16-13 | 969 | 1459 | 177 | |||
| CDL(F)16-14 | 1014 | 1504 | 177 | |||
| CDL(F)16-15 | 1059 | 1549 | 182 | |||
| CDL(F)16-16 | 1104 | 1594 | 182 | |||
