| 材质 | 铸铁 |
|---|---|
| 额定功率 | 2.2 |
| 额定流量 | 15 |
| 介质温度范围 | 10-80 |
| 排出口径 | 50 |
| 驱动方式 | 电动 |
| 输送介质 | 污水泵、杂质泵 |
| 性能 | 不阻塞 |
| 扬程 | 25 |
| 用途 | 排污泵 |
| 噪声 | 40-60db |
| 转速 | 2900 |
| 分类 | 潜水排污泵 |
| 泵轴位置 | 边立式 |
| 叶轮数目 | 单级 |
| 叶轮吸入方式 | 单吸式 |
| 品牌 | 上海卉泉 |
| 型号 | 50WQ15-25-2.2 |
| 加工定制 | 是 |
WQ（QW）型无堵塞潜水排污泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面，具有独**果。
该系列泵采用独特叶轮结构和新型机机密封，能有效地输送含有固体物和长纤维的介质。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有较高的效率，叶轮经动静平衡试验，使泵在运行中无振动。
该泵水力性能先进、成熟，产品经测试各项性能指标均达到有关标准规定，产品投放市场后以其独特的功效，可靠的性能，稳定的质量受到广大用户的欢迎和好评。
结构说明：
QW型无堵塞潜水排污泵由电机与泵两部分组成，二者通过油隔离室及机械密封组件隔开，属机电一体化产品，电机与泵合用同一轴（转子）整个水泵长度短，结构紧凑。配备多种保护装置，使得泵运行可靠，其主部件作用如下：
信号线1：配备全保水泵控制柜，对泵实行全方位保护，包括漏水，断相、短路、过热、电机过载等项目.电机定子8：采用B级或F级绝缘。
漏水探头11：该元件装在油室内，当机械密封损坏后，水进入油室，探头可发出信号由控制系统对泵实施保护。
机械密封13：采用双道串联密封，选用新型硬质耐腐碳化钨材质，具有密封可靠、耐磨、寿命长等特点。
叶轮17：叶轮采用单流道或双道结构，具有很强的通过能力，能够通过大的物料及纤维垃圾，减少堵塞、缠绕的故障。
泵体15：与叶轮配用，使得泵具有高的效率。
密封环18：装在泵体口环处，当叶轮因运行而使口环处磨损，可更换密封环，以保证泵以**效率运行。
1. 采用大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。
2. 设计合理，配套电机合理，效率高，节能效果显著。
3. 机械密封采用双道串联密封，材质为硬质耐磨碳化钨，具有耐用、耐磨等特点，可以使泵安全连续运行800小时以上。
4. 泵结构紧凑，体积小，移动方便，安装简便，无需建泵房，潜入水中即可工作，大大减小工程造价。
5. 泵油室内设有油水探头，当水泵侧机械密封损坏后，水进入油室，探头发生信号，对泵实施保护。
6. 可根据用户需要配备全自动安全保护控制柜，对泵的漏水，漏电，过载及超温等进行监控，保证泵运行可靠安全。

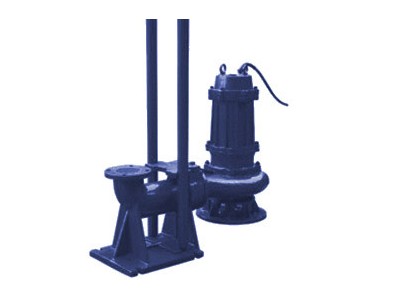

7. 双导轨自动耦合安装系统，给泵的安装的安装，维修带来了极大的方便，人可不必为此而进出污水坑。
8. 浮球开关可根据所需的水位变化。自动控制泵的停启，无需专人看管。
9. 在使用扬程范围内保证电机运行不过载。
10. 根据使用场合电机可采用水套式外第三者循环冷却系统，能保证电泵在无水（干式）状态下安全运行。
11. 安装方式有固定式自动耦合安装和移动式自由安装二种，可满足不同的使用场合。
