| 材质 | 铸铁 |
|---|---|
| 性能 | 无泄露 |
| 用途 | 管道泵 |
| 驱动方式 | 电动 |
| 输送介质 | 清水泵 |
| 泵轴位置 | 边立式 |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 流量 | 12.5（m3/h） |
| 叶轮数目 | 1 |
| 扬程 | 12.5（m） |
| 汽蚀余量 | 2.3（m） |
| 吸入口径 | 50（mm） |
| 排出口径 | 50（mm） |
| 结构原理 | 中开泵 |
| 级数 | 单级 |
| 电压 | 380（V） |
| 功率 | 1.1（kw） |
| 规格 | ISZ50-100 |
| 转速 | 2900 |
| 效率 | 62 |
| 品牌 | 华阳 |
| 型号 | ISZ50-100 |
主要经营：液下泵; 渣浆泵; 化工泵; 纸浆泵; 多级泵； 离心泵；泵配件。
在市政建设、农田水利、火力发电、石油化工、冶金矿山、消防环保、食品、航运、医药和轻纺等领域应用广泛。

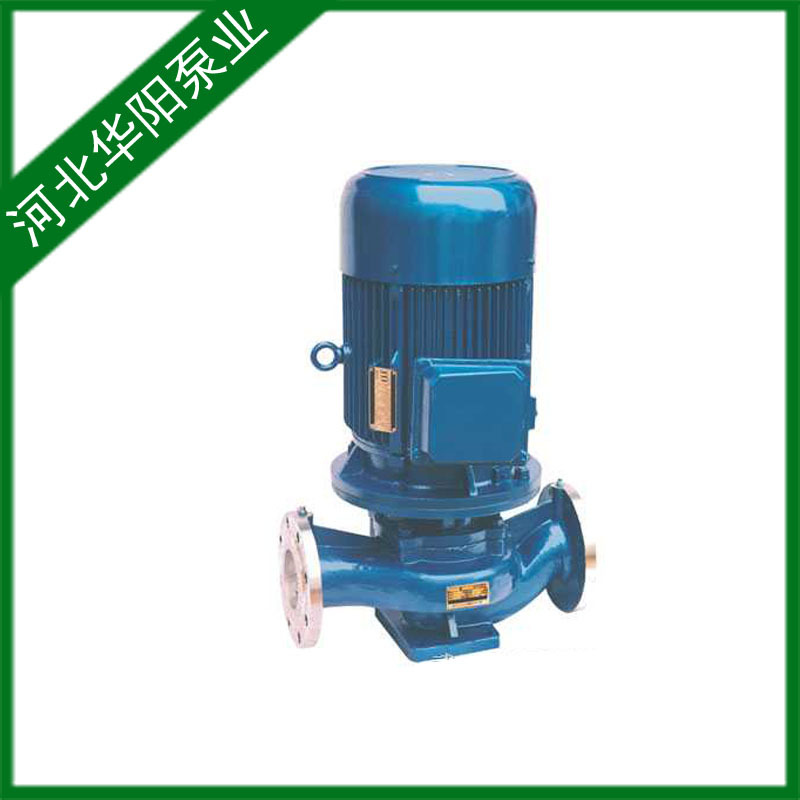

概述
IRG型热水管道泵是一种立式单级单吸管道式离心泵，该类型的热水管道泵主要是用于楼层输送热水，但是热水的温度不能超过120°，并且水泵的进口压力不能超过0.6Mpa。该类型的热水管道泵能源、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵，IRG型使用温度T<120℃。3IRG型热水管道泵参数范围流量：1.1-1200m3/h扬程：8-150m
2IRG型热水管道泵型号意义
IRG65-160(I)B
IRG—立式热水管道泵
65—泵的进出口公称直径
160—泵的叶轮名义直径
I—流量分类
B—泵进行第二次切割
4IRG型热水管道泵结构介绍
IRG型立式热水管道泵是由泵轴、叶轮、泵壳、挡水圈、连体座、机械密封、排气阀等组成的，其中的泵与电机是同轴，中间没有联轴器连接，轴向尺寸缩短了，提高的水泵的效率;泵体上面有排气阀、进出水孔，这样管道热水泵运行之前可以将泵体内的气体排尽，停止运行时将泵体内的水排尽。该类型的水泵密封形式采用的机械密封。底部采用的地脚螺栓固定。用户根据厂家提供的尺寸图做基础，按照使用说明书进行安装使用。

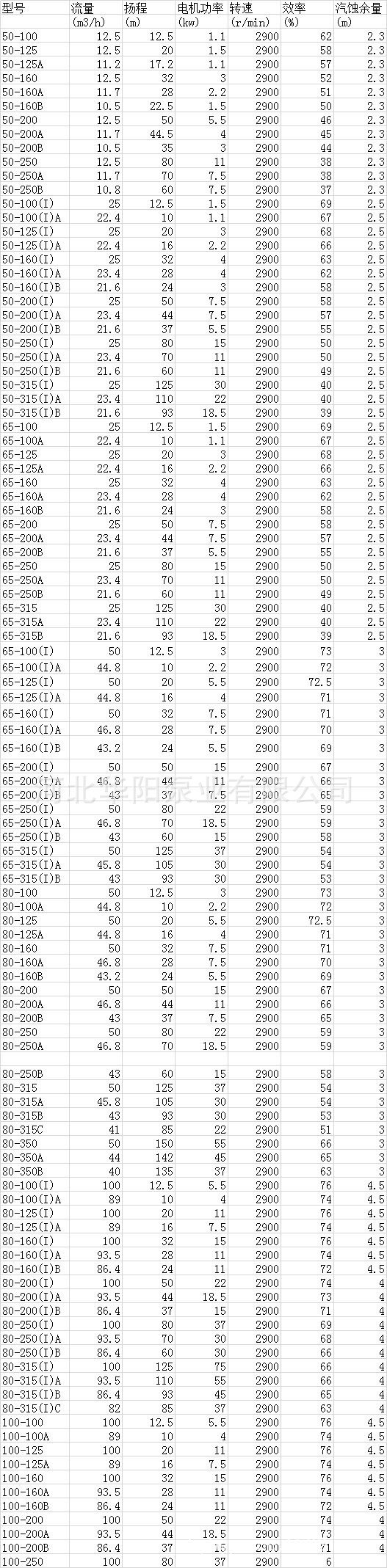

参数表
