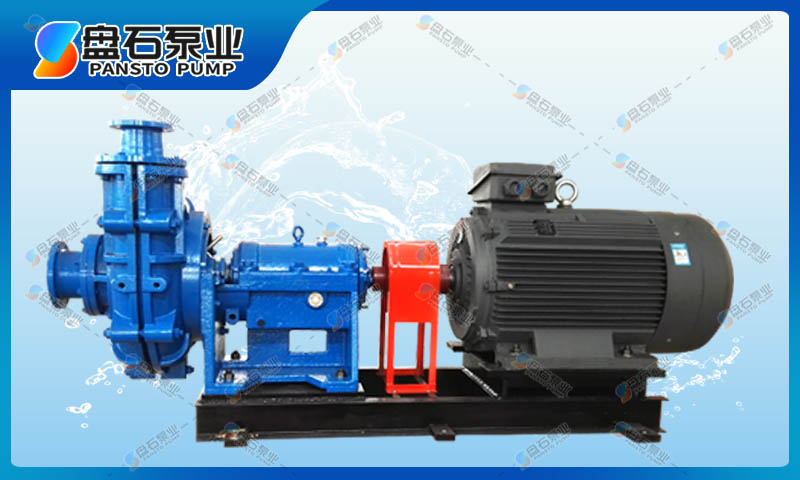

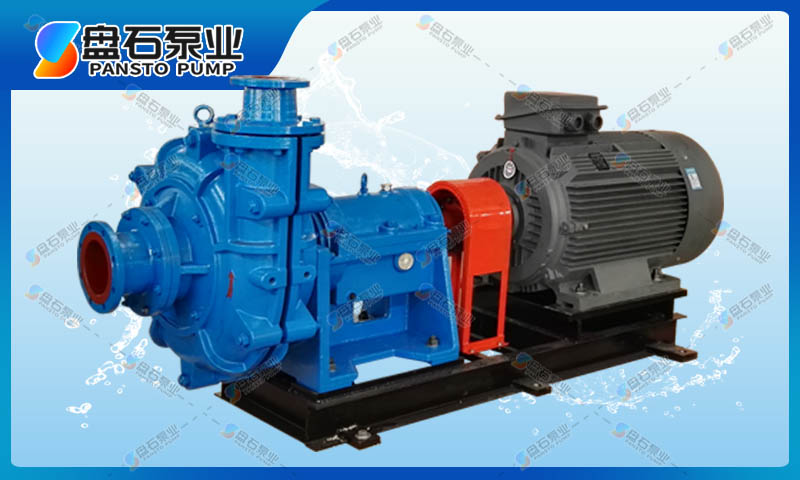

ZJ系列渣浆泵 耐磨废水排出泵 配件生产厂

1. ZJ型渣浆泵的结构特点与型号

（1）ZJ型渣浆泵的结构特征

①泵头部分

ZJ型渣浆泵的泵头部分包括泵壳、叶轮和轴封装置。泵头与托架用螺栓联结。根据需要，泵的出水口位置可按450间隔旋转八个不同的角度安装使用。

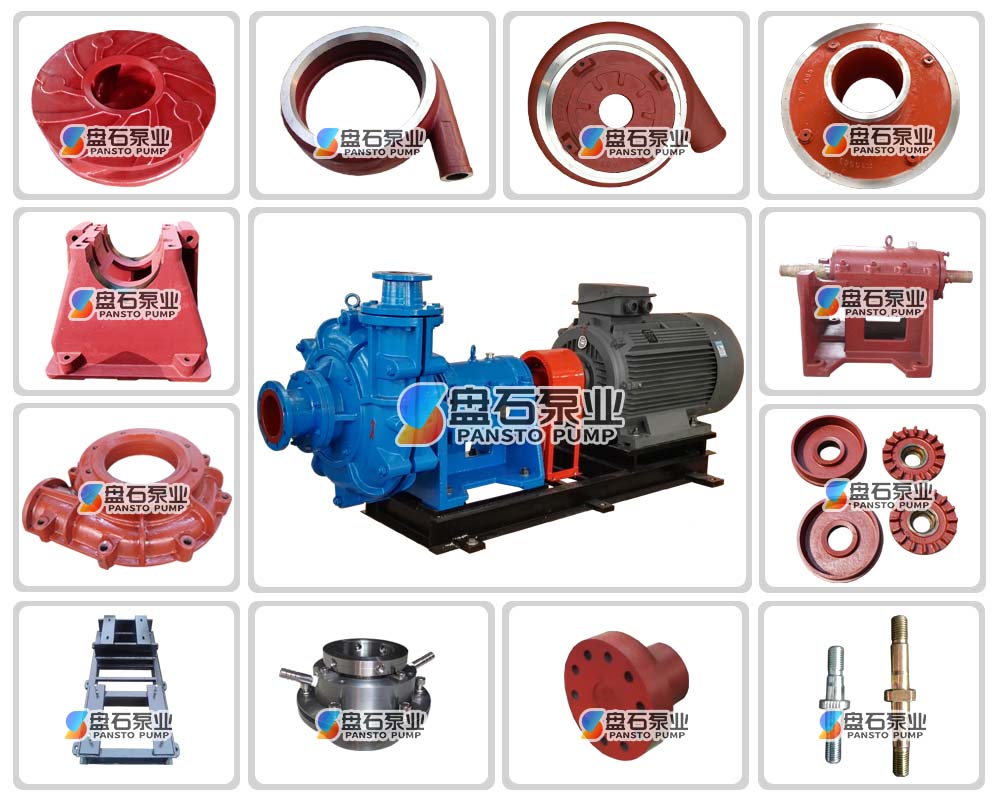

ZJ型渣浆泵的泵壳为双层壳体结构。外层为金属泵壳（前泵壳、后泵壳），其材料通常为HT200或QT500-7；内层壳体可用高铬合金铸铁制做（包括蜗壳、前护板、后护板），或用橡胶制做（包括前蜗壳、后蜗壳）。

叶轮由前盖板、后盖板、叶片、背叶片构成。叶片为扭曲叶片，通常有3-6枚。背叶片分布在前盖板和后盖板的外侧，通常为8枚。叶轮的材质为高铬合金铸铁，叶轮与轴为螺纹联结。

轴封装置有副叶轮+填料组合密封、填料密封、机械密封三种型式，见图1。

副叶轮+填料组合密封型式由填料箱、副叶轮、水封环、填料、填料压盖、轴套组件，见图1中5。

填料密封型式由填料箱、间隔套、水封环、填料、填料压盖、轴套组成，见图1中5a。

机械密封型式由填料箱、间隔套、机械密封、压盖、轴套组成

特点和用途：随着杂质泵技术的发展和完善，我公司结合用户反馈经验，利用现代流体力学的理论，现代机械理论，电脑软件设计技术;我公司推出了ZJ系列渣浆泵，该系列渣浆泵具有型号全、性能稳定，覆盖工况广、选型方便等特点。

本系列产品设计为单级、单吸、离心式渣浆泵。按结构形式可分为卧式ZJ系列，和立式ZJL系列。卧式泵按出口直径分为350mm、300mm、250mm、200mm、150mm、100mm、80mm、65mm、50mm、40mm、等多种规格;每种规格口径的泵根据扬程需要有不同的叶轮直径供选择。

该系列渣浆泵在水力设计、结构设计等方面有创新，过流部件采用了自行研制的抗磨蚀的高铬耐磨合金制造，具有效率高、节能、使用寿命长、重量轻、结构合理、运行可靠、振动小、噪音低、维修方便等显著特点。

泵体采用双泵壳结构，方便更换过流部件,根据压力需要外泵壳采用球磨铸铁、内壳采用高铬抗磨折扣口铸铁或铸钢。

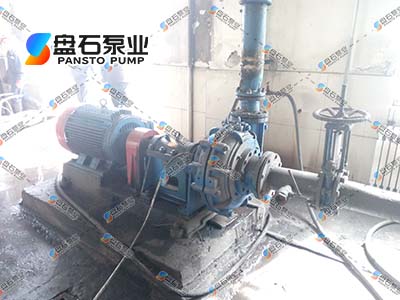

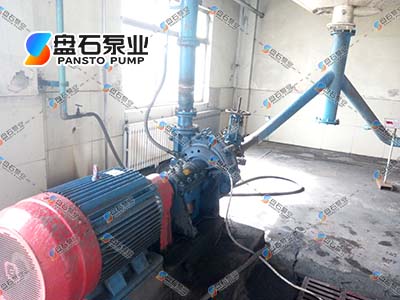

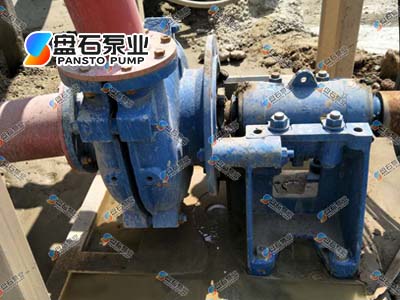

适用范围：ZJ系列渣浆泵广泛用于电力、冶金、煤炭、建材、化工等行业，主要是用来输送含有固体颗粒的磨蚀性浆体，如选矿厂处理精矿尾矿，电厂除灰渣，选煤厂输送煤泥和重介选煤、海岸河道采矿作业输送矿浆等。其所能处理的重量浓度为：灰浆45%，矿浆60%，根据客户需要可串联进行运行。

密封形式：ZJ系列渣浆泵可以采用副叶轮加填料组合式密封和机械密封两种轴封形式。泵的出口位置可根据需要按45度间隔，旋转八个不同的角度安装使用。
