材质	铸铁
性能	耐磨
流量	900
扬程	160
品牌	ITT

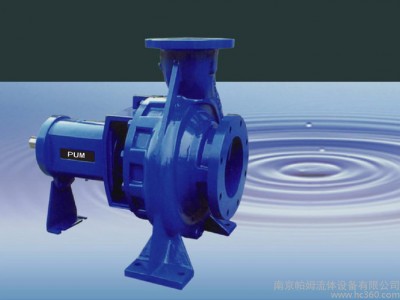

型号	GISO卧式离心泵

制造标准：ISO2858

性能参数

流量可达：900m3/h

扬程可达：160m

工作压力：16bar和25bar

介质温度范围：-20℃～+140℃

进出口径：进口口径DNS：DN50-DN250

出口口径DND：DN32-DN200

适用范围：

供水、供热、空调系统、增压供水、消防喷淋系统、喷洒、灌溉、游泳池、喷泉供水等。



特 点：

*采用后拉式结构，维修式无须拆除泵壳及管路。

*所有泵型采用4种泵轴，极大的提高了零件的互换性，且轴采用火焰校直，消除轴内部应力，提高了轴封的寿命。

*所有叶轮均经过二次切削，以满足客户的实际需要。

*叶轮前后均有耐磨口环，方便水泵的维护，提高了泵壳和叶轮的寿命，对长时间维持水泵的高效率提供了保证。

*可选配易拆卸联轴器，方便客户在不移动电机的情况下，对水泵进行维护。



结 构

*水泵采用为单级单吸离心泵，轴向进水，经向出水，泵壳底部与底座固定。

*整体式泵轴，采用油脂润滑的导向深沟球轴承。

*泵与电机之间采用半弹性联轴器相连。

*标准型密封为长寿命、耐磨机械密封。



水泵材料简介

部件 材料

泵壳 铸铁

泵盖 铸铁/球墨铸铁/不锈钢

叶轮 铸铁/青铜/不锈钢

轴 45钢/不锈钢

轴承架 铸铁

机械密封 石墨/陶瓷/SIC/EP

轴套 不锈钢
