| 材质 | 铸铁 |
|---|---|
| 类型 | 真空泵 |
| 驱动方式 | 电动 |
| 输送介质 | 空气 |
| 真空度 | 粗真空度 |
| 泵轴位置 | 卧式 |
| 叶轮吸入方式 | 单吸式 |
| 品牌 | 2BE3系列水环真空泵 |
| 型号 | 2BE3-40水环真空泵 |
| 加工定制 | 否 |

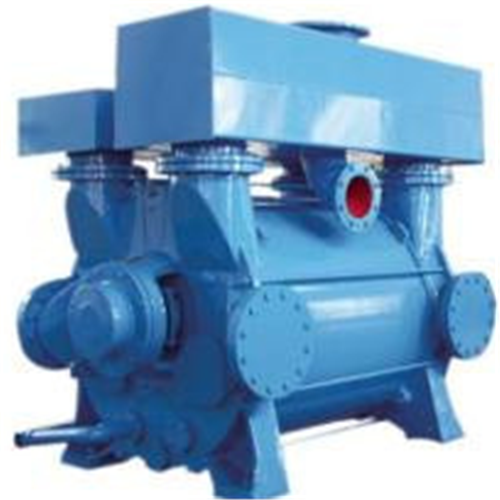

概述：
2BE3系列水环真空泵及压缩机是我公司在多年科研成果和生产经验的基础上，结合国际同类产品先进技术，研制开发的高效节能产品，它属于低真空高气量型。通常用于抽吸不含固体颗粒，不溶于水，无腐蚀性的气体，以便在密闭容器中形成真空和压力。通过改变零部件材质，也可用于抽吸腐蚀气体或以腐蚀性液体做工作液。因其性能优越可靠耐用，广泛用于化工、造纸、制药、洗煤、选矿、石化、轻工、制药、食品、冶金、建材、石器、化肥等行业。
2BE3系列较2BE1系列而言，不同点为：
（1）气量明显增大，真空度有所降低，适合于煤矿瓦斯抽放、化工厂变压吸附等大气量工作场合；
（2）轴承由圆柱滚珠轴承改为双列圆锥棍子轴承，轴承承载能力增大，寿命提高；
（3）泵体与分配盘的定位地连接由“止口定位“改为“一面两销”，由定位销确保叶轮与泵体的径向间隙；
（4）泵盖除了顶部设进排气口外，侧端也设计了进排气口位置，如选择顶部进排气，则用盲盖闷死侧端进排气口，增加了安装选择余地。
（5）2BE3系列的泵由于体积大，吸气量大，能耗功率也同时加大，因此电机可选为高压电机，传动一般推荐减速机传动，皮带传动最高到50/52型号，60及以上泵应选用减速机传动。（6）2BE3系列泵体内增加偏心隔板，可同叶轮中板配合将泵体分成两个腔，同时启用侧法兰进排气口，可使一台泵满足需要两个不同压力点的行业，如造纸。
水环真空泵型号表示方法
2BE系列泵的型号以7位的文字（字母）和数字组合表示，标记如下：
2BE3---
其中：2BE3为单级水环真空泵系列名称，3代表2BE低真空系列；
表示叶轮名义半径cm
表示最低吸入压力代号，具体：0--代表极限真空为33hpa;1--代表极限真空为160hpa；
型号示例：“2BE3-40-1”为叶轮名义直径800㎜，最低收入绝对压力可达160hPa的单级水环真空泵,也可记作：2BE3-40（因为2BE1系列极限真空就是33hpa,2BE3极限真空160hpa，因此此项一般忽略不加标注），即2BE3-40。
2BE3水环真空泵性能表
点击各型号性能曲线有大图链接，图片打开比较慢，请耐心等待
|
型号 |
转速 |
最大轴功率 |
电机 |
最大抽气速率 |
极限真空度 |
泵头重 |
|
|
m3/h |
m3/min |
||||||
|
2BE3-40
附：压缩机曲线 |
300(皮带/减速机) 570(皮带/减速机) |
64.8 148 167 |
6-75 200 |
4200 4650
4860 8000 |
70
91 115 124 133 |
160 |
4050 |
|
2BE3-42
附：压缩机曲线 |
330(皮带/减速机)
360(皮带/减速机) 390(皮带/减速机) 449(皮带/减速机) 490(皮带/减速机) 530(皮带/减速机) 570(皮带/减速机) |
94 114 133 157 180 200 225 |
6-110 132 160 185 200 220 250 |
5600 8550 9200 10100 10600 |
94 107 124 142 154 168 177 |
160 |
4200 |
|
2BE3-50
附：压缩机曲线 |
236(皮带/减速机) 266(皮带/减速机) 300(皮带/减速机)
336(皮带/减速机) |
128 140 173 235 261 278 |
160
200 |
7500 |
125
167 |
160 |
6000 |
|
2BE3-52
附：压缩机曲线 |
|
168 215 260 285
331 |
185
250
315 |
9000
12000 |
150
200
250 |
160 |
6500 |
|
2BE3-60 |
236(减速机) |
204 |
250 |
11820 |
197 290 323.3 |
160 |
8900 |
|
2BE3-62
|
200(减速机) |
195 |
250 |
13200 |
220 |
160 |
9250 |
|
2BE3-67 |
210(减速机) |
280 350
420 |
315
450 |
18000
22800 |
300 340
380 |
160 |
12200 |
|
2BE3-72 |
190(减速机) |
338 |
400 |
20100 |
335 |
160 |
15000 |
|
2BE3-80N |
190(减速机) |
507 |
560 |
30000 |
500 |
160 |
19000 |
注：1、表中所列气量为最大抽气量，实际抽气速率随吸入压力而变化，在选型时应根据具体工况压力点参照“性能曲线”选型。
2、上述真空泵所列电机功率可在大多工况下工作。如排气口压力较高（表压0.04~0.12MPa），应相应加大电机功率，作为液环压缩机使用。本表也添加了相应型号泵作为压缩机使用时的性能曲线，如有此类工况可参照该系列曲线选型。
3、水环泵耗水量请参考性能曲线内不同压力下的数据。
4、2BE3-80N为我公司参考国外同类先进产品自行设计的超大型水环泵，气量可达40000立方米每小时，适应煤矿抽放瓦斯等大气量场合。
5、2BE系列产品一般与前置分离器、后置分离器、换热器等组成成套机组使用，选型时可参考我公司生产的水环成套机组。
