| 材质 | 铸铁 |
|---|---|
| 产地 | 浙江 |
| 驱动方式 | 电动 |
| 性能 | 无泄露 |
| 扬程 | 8-20 |
| 重量 | 20 |
| 品牌 | 季诚 |
| 型号 | NL |
本公司供应季诚NL季诚 NL 铸铁 电动 无泄露 浙江，质量保证，欢迎咨询洽谈。

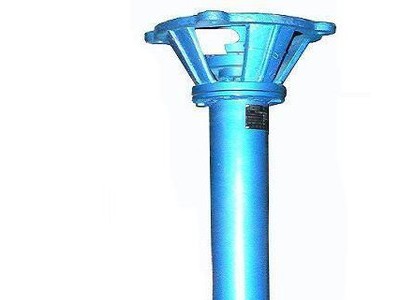

NL型液下泥浆泵产品概述：
为了减轻重量和减少车削量、泵轴是优质碳素钢冷拉园钢制造。
泵座中装有四只骨架油封和轴套，防止轴磨损，延长轴的使用寿命。
NL型液下泥浆泵可垂直或倾斜使用，占地面积小，蜗壳需埋在工作介质中工作，容易启动，不需、水，旋转方向应从电机尾部看是顺时针方向工作。
总机长度备有各种规格，以便使用单位根据用途因地制宜地选用。

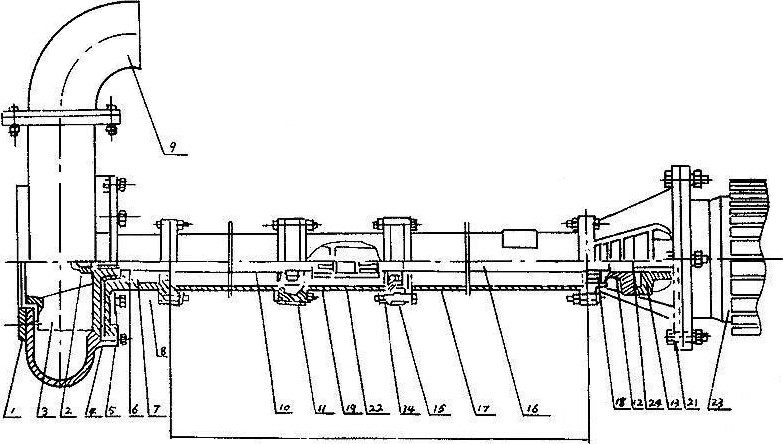

■ NL型液下泥浆泵结构图：
序号 | 型式/另件名称 | NL,NLF,NW | ||
编号 | 数量 | 备注 | ||
1 | 网罩 | 1 | 1 |
|
2 | 叶轮螺母 | 2 | 1 |
|
3 | 叶轮 | 3 | 1 |
|
4 | 泵壳 | 4 | 1 |
|
5 | 泵座 | 5 | 1 |
|
6 | 0型圈 | 6 | 1 | 改进型用机械密封 |
7 | 油封 | 7 | 4 | 改进型用机械密封 |
8 | 轴套 | 8 | 1 | 改进型用机械密封 |
9 | 出水弯头 | 9 | 1 |
|
10 | 泵轴 | 10 | 1 |
|
11 | 轴承 | 11 | 2 |
|
12 | 从动联轴器 | 12 | 1 |
|
13 | 主动联轴器 | 13 | 1 |
|
14 | 联接筒 | 14 | 1 |
|
15 | 轴承座 | 15 | 2 |
|
16 | 联接轴 | 16 | 1 |
|
17 | 支撑筒 | 17 | 2 |
|
18 | 轴承盖 | 18 | 1 |
|
19 | 从动联轴器 | 19 | 1 |
|
20 | 电机座 | 20 | 1 |
|
21 | 电机座C | 21 | 1 | 带固定板用 |
22 | 主动联轴器 | 22 | 1 |
|
23 | 电动机 | 23 | 1 |
|
24 | 弹性块 | 24 | 1 |
|

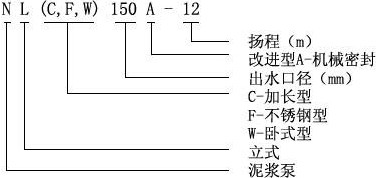

■ NL型液下泥浆泵型号意义：
