季诚ISW卧式单级管道泵离心泵循环泵定金

产品：	浏览次数：936季诚ISW卧式单级管道泵离心泵循环泵定金
材质：	铸铁
产地：	浙江
单价：	200.00元/个
最小起订量：	1 个
供货总量：	66 个
发货期限：	自买家付款之日起 3 天内发货
有效期至：	长期有效
最后更新：	2022-02-17 10:24

详细信息

材质	铸铁
产地	浙江
电压	380V
规格	SN-100
驱动方式	电动
销售方式	直销
性能	无泄露
原理	管道泵
转速	2900
执行质量标准	国标
贸易属性	内贸
泵轴位置	卧式
叶轮数目	单级
叶轮结构	封闭式叶轮
叶轮吸入方式	单吸式
发货期限	3天
品牌	季诚
型号	ISW

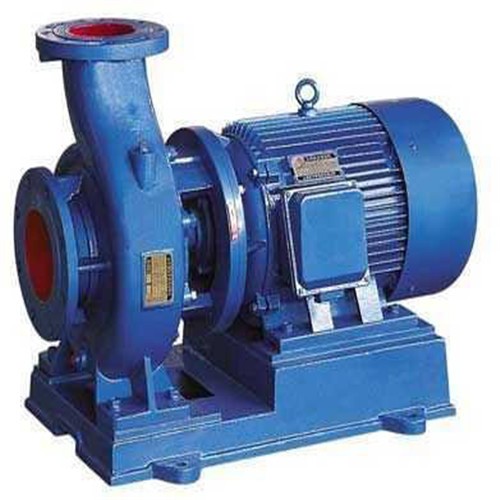

ISW卧式管道离心泵产品概述：

ISW卧式管道离心泵根据IS型离心泵与立式泵的独特结构组合设计，并严格按照国际标准ISO2858和最新的国家管道离心泵标准JB/T53058-93进行设计制造的高效节能产品。该泵采用国内先进水力模型优化设计而成。同时根据使用温度、介质等不同在ISW型基础上派生出热水泵、高温泵、化工泵、油泵等，是目前国家标准定型推广产品。

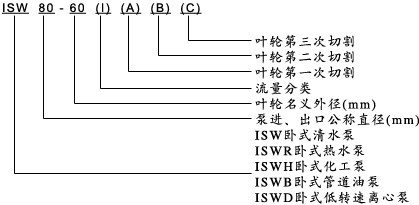

■ ISW卧式管道离心泵型号意义：

■ISW卧式管道离心泵工作条件：
1、吸入压力≤1.0Mpa，或泵系统最高工作压力≤1.6Mpa,即泵吸入口压力+泵扬程≤ 1.6Mpa、泵静压试验压力为2.5Mpa,订货时请注明系统工作压力。泵系统工作压力大于 1.6Mpa时应在订货时另行提出。以便在制造时泵的过流部件和联接部分采用铸钢材料。
2、环境温度<40℃，相对湿度<95%。
3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度<0.2mm.
注：如使用介质为带有细小颗粒，请在订货时说明，以便采用耐磨式机械密封。
■ISW型卧式管道离心泵产品用途：
1、 ISW型管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林灌溉，消防增压及设备配套，使用温度T：≤80℃。
2、 ISWR（WRG）型热水（高温）循环泵广泛适用于能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵，ISWR使用温度T：≤120℃、WRG使用温度T：≤240℃。
3、 ISWH型卧式化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门，使用温度T：-20℃-120℃。
4、 ISWB型卧式油泵，供输送汽油、柴油、煤油等石油产品，使用温度T：-20℃-120℃。
■ ISW型卧式管道离心泵产品特点：
1、运行平稳：泵轴的绝对同心度叶轮优异的动静平衡，保证平稳运行，绝无振动。
2、滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。
3、噪音低：两个低噪音轴承下的水泵，运转平稳，除电机微弱声响，基本无噪声。
4、故障率低：结构简单合理，关键部分采用国际一流品质配套，整机无故障工作时间大大提高。
5、维修方便：更换密封、轴承、简易方便。
6、占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。

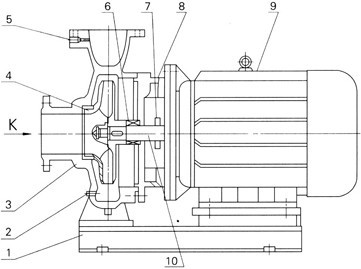

■ISW型卧式管道离心泵结构图：

	1	底座
	2	放水孔
	3	泵体
	4	叶轮
	5	取压孔
	6	机械密封
	7	挡水圈
	8	端盖
	9	电机
	10	轴

结构见图：该机组由泵、电机和底座三部分组成。泵结构包括泵体、叶轮、泵盖、机械密封等零部件组成。泵为单级单吸卧式离心式，泵体和泵盖两部份是从叶轮背面处剖分的，即为后开门结构形式。大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔，以平衡作用在转子上的轴向力。泵进口为轴向水平吸入，出口为垂直向上布置。泵和电机同轴，电机轴伸端采用双角接触球轴承结构可部分平衡泵的残余轴向力。泵与电机直联，安装时无需校正，具有共同底座，并用JG型隔振器进行隔振。
■ ISW型卧式管道离心泵维修与保养：
(一)运行中的维护和保养：
1、进水管路必须高度密封。
2、禁止泵在汽蚀状态下长期运行。
3、禁止泵在大流量运行时，电机超电流长期运行。
4、定时检查泵运行中电机电流值，尽量使泵能在标准下工作。
5、泵在运行过程中应有专人看管，以免发生意外。
6、泵每运行500小时应对轴承进行加油。电机功率大于11kW配有加油装置，可用高压油枪直接注入，以保证轴承润滑优良。
7、泵进行长期运行后，由于机械磨损，使机组噪声及振动增大时，应停车检查，必要时可更换易损零件及轴承，机组大修期一般为一年。
(二)机械密封维护与保养：
1、机械密封润滑应清洁无固体颗粒。
2、严禁机械密封在干磨情况下工作。
3、起动前应盘动泵(电机)几圈，以免突然起动造成密封环断裂损坏。
■ ISW卧式管道离心泵启动、运转与停车：
(一)起动、运转：
1、用手拨转电机风叶，叶轮应无卡磨现象，转动灵活。
2、用手盘动泵以使润滑液进入机械密封端面。
3、灌水排气，打开进口阀，使液体充分进入泵腔内，直至整个管路充满液体，并保证进口管路的密封性。
4、关闭出口阀，以减少起动电流。
5、接通电源，点起动确定正确运行方向，从电机风叶端看为顺时针旋转。
6、逐步调节出口阀的开度，尽量使泵在额定状态工作。
7、泵在运转过程中，如发现噪音或不寻常的声音时，应立即停车检查。
8、正常机械密封泄漏应小于3滴／分，检查电机，轴承处温升<70℃，超过此值应检查原因。
(二)停车：
1、关闭吐出管路阀门。
2、切断电源，停止电机运行。
3、关闭进口阀。
4、泵长期停用，应放尽泵内液体。

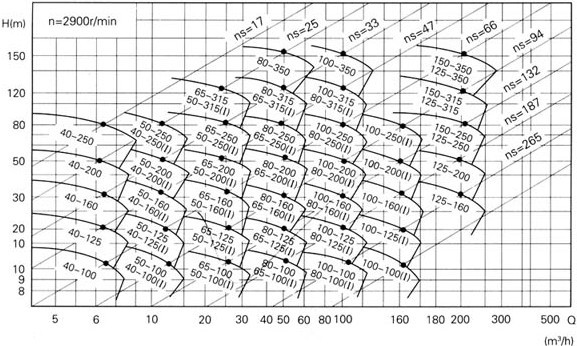

■ISW卧式管道离心泵性能参数：

型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
型号	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
15-80	15	1.1 1.5 2.0	0.3 0.42 0.55	8.5 8 7	26 34 34	2800	0.18	2.3
20-110	20	1.8 2.5 3.3	0.5 0.69 0.91	16 15 13.5	25 34 35	2800	0.37	2.3
20-160	20	1.8 2.5 3.3	0.5 0.69 0.91	33 32 30	19 25 23	2900	0.75	2.3
25-110	25	2.8 4 5.2	0.78 1.11 1.44	16 15 13.5	34 42 41	2900	0.55	2.3
25-125	25	2.8 4 5.2	0.78 1.11 1.44	20.6 20 18	28 36 35	2900	0.75	2.3
25-125A	25	2.5 3.6 4.6	0.69 1.0 1.28	17 16 14.4	35	2900	0.55	2.3
25-160	25	2.8 4 5.2	0.78 1.11 1.44	33 32 30	24 32 33	2900	1.5	2.3
25-160A	25	2.6 3.7 4.9	0.12 1.03 1.36	29 28 26	31	2900	1.1	2.3
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
型号	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
32-100(I)	32	4.4 6.3 8.3	1.22 1.75 2.32	13.2 12.5 11.3	48 54 53	2900	0.75	2.0
32-125	32	3.5 5 6.5	0.97 0.39 1.8	22 20 18	40 44 42	2900	0.75	2.3
32-125A	32	3.1 4.5 5.8	0.86 1.25 1.61	17.6 16 14.4	43	2900	0.55	2.3
32-160(I)	32	4.4 6.3 8.3	1.22 1.75 2.32	33.2 32 30.2	34 40 42	2900	2.2	2.0
32-200(I)	32	4.4 6.3 8.3	1.22 1.75 2.32	50.5 50 48	26 33 35	2900	4	2.0
32-200A	32	2.8 4 5.2	0.78 1.11 1.44	44.6 44 42.7	34 40 42	2900	2.2	2.0
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
型号	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
40-100	40	4.4 6.3 8.3	1.22 1.75 2.31	13.2 12.5 11.3	48 54 53	2900	0.55	2.3
40-100A	40	3.9 5.6 7.4	1.08 1.56 2.06	10.6 10 9	52	2900	0.37	2.3
40-125	40	4.4 6.3 8.3	1.22 1.75 2.31	21 20 18	41 46 43	2900	1.1	2.3
40-125A	40	3.9 5.6 7.4	1.08 1.56 2.06	17.6 16 14.4	40 45 41	2900	0.75	2.3
40-160	40	4.4 6.3 8.3	1.22 1.75 2.31	33 32 30	35 40 40	2900	2.2	2.3
40-160A	40	4.1 5.9 7.8	1.14 1.64 2.17	29 28 26.3	34 39 39	2900	1.5	2.3
40-160B	40	3.8 5.5 7.2	1.06 1.53 2.0	25.5 24 22.5	34 38 37	2900	1.1	2.3
40-200	40	4.4 6.3 8.3	1.22 1.75 2.31	51 50 48	26 33 32	2900	4	2.3
40-200A	40	4.1 5.9 7.8	1.14 1.64 2.17	45 44 42	26 31 30	2900	3	2.3
40-200B	40	3.7 5.3 7.0	1.03 1.47 1.94	38 36 34.5	29	2900	2.2	2.3
40-250	40	4.4 6.3 8.3	1.22 1.75 2.31	82 80 74	24 28 28	2900	7.5	2.3
40-250A	40	4.1 5.9 7.8	1.14 1.64 2.17	72 70 65	24 28 27	2900	5.5	2.3
40-250B	40	3.8 5.5 7.0	1.06 1.53 1.94	61.5 60 56	23 27 26	2900	4	2.3
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
型号	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
40-100(I)	40	8.8 12.5 16.3	2.44 3.47 4.53	13.2 12.5 11.3	55 62 60	2900	1.1	2.3
40-100(I)A	40	8 11 14.5	2.22 3.05 4.03	10.6 10 9	60	2900	0.75	2.3
40-125(I)	40	8.8 12.5 16.3	2.44 3.47 4.53	21.2 20 17.8	49 58 57	2900	1.5	2.3
40-125(I)A	40	8 11 14.5	2.22 3.05 4.03	17 16 14	57	2900	1.1	2.3
40-160(I)	40	8.8 12.5 16.3	2.44 3.47 4.53	33 32 30	45 52 51	2900	3	2.3
40-160(I)A	40	8.2 11.7 15.2	2.28 3.25 4.22	29 28 26	44 51 50	2900	2.2	2.3
40-160(I)B	40	7.3 10.4 13.5	2.38 2.89 3.75	23 22 20.5	50	2900	1.5	2.3
40-200(I)	40	8.8 12.5 16.3	2.44 3.47 4.53	51.2 50 48	38 46 46	2900	5.5	2.3
40-200(I)A	40	8.3 11.7 15.3	2.31 3.25 4.25	45.0 44 42	37 45 45	2900	4	2.3
40-200(I)B	40	7.5 10.6 13.8	2.08 2.94 3.83	37 36 34	44	2900	3	2.3
40-250(I)	40	8.8 12.5 16.3	2.44 3.47 4.53	81.2 80 77.5	31 38 40	2900	11	2.3
40-250(I)A	40	8.2 11.6 15.2	2.28 3.22 4.22	71.0 70 68	38	2900	7.5	2.3
40-250(I)B	40	7.6 10.8 14	2.11 3.0 3.89	61.4 60 58	37	2900	7.5	2.3
40-250(I)C	40	7.1 10.0 13.1	1.97 2.78 3.64	53.2 52 50.4	36	2900	5.5	2.3
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
型号	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
50-100	50	8.8 12.5 16.3	2.44 3.47 4.53	13.6 12.5 11.3	55 62 60	2900	1.1	2.3
50-100A	50	8 11 14.5	2.22 3.05 4.03	11 10 9	60	2900	0.75	2.3
50-125	50	8.8 12.5 16.3	2.44 3.47 4.53	21.5 20 17.8	49 58 57	2900	1.5	2.3
50-125A	50	8 11 14.5	2.22 3.05 4.03	17 16 14	57	2900	1.1	2.3
50-160	50	8.8 12.5 16.3	2.44 3.47 4.53	33 32 30	45 52 51	2900	3	2.3
50-160A	50	8.2 11.7 15.2	2.28 3.25 4.22	29 28 26	44 51 50	2900	2.2	2.3
50-160B	50	7.3 10.4 13.5	2.38 2.89 3.75	23 22 20.5	50	2900	1.5	2.3
50-200	50	8.8 12.5 16.3	2.44 3.47 4.53	52 50 48	38 46 46	2900	5.5	2.3
50-200A	50	8.3 11.7 15.3	2.31 3.25 4.25	45.8 44 42	37 45 45	2900	4	2.3
50-200B	50	7.5 10.6 13.8	2.08 2.94 3.83	37 36 34	44	2900	3	2.3
50-250	50	8.8 12.5 16.3	2.44 3.47 4.53	82 80 77.5	29 38 40	2900	11	2.3
50-250A	50	8.2 11.6 15.2	2.28 3.22 4.22	71.5 70 68	38	2900	7.5	2.3
50-250B	50	7.6 10.8 14	2.11 3.0 3.89	61.4 60 58	37	2900	7.5	2.3
50-250C	50	7.1 10.0 13.1	1.97 2.78 3.64	53.2 52 50.4	36	2900	5.5	2.3
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
型号	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
50-100(I)	50	17.5 25 32.5	4.86 6.94 9.03	13.7 12.5 10.5	67 69 69	2900	1.5	2.5
50-100(I)A	50	15.6 22.3 29	4.3 6.19 8.1	11 10 8.4	65 67 68	2900	1.1	2.5
50-125(I)	50	17.5 25 32.5	4.86 6.94 9.03	21.5 20 18	60 68 67	2900	3	2.5
50-125(I)A	50	15.6 22.3 29	4.33 6.19 8.1	17 16 13.6	58 66 65	2900	2.2	2.5
50-160(I)	50	17.5 25 32.5	4.68 6.94 9.03	34.4 32 27.5	54 63 60	2900	4	2.5
50-160(I)A	50	16.4 23.4 30.4	4.56 6.5 8.44	30 28 24	54 62 59	2900	4	2.5
50-160(I)B	50	15.0 21.6 28	4.17 6.0 7.78	26 24 20.6	58	2900	3	2.5
50-200(I)	50	17.5 25 32.5	4.86 6.94 9.03	52.7 50 45.5	49 58 59	2900	7.5	2.5
50-200(I)A	50	16.4 23.5 30.5	4.56 6.53 8.47	46.4 44 40	48 57 58	2900	7.5	2.5
50-200(I)B	50	15.2 21.8 28.3	4.22 6.06 7.86	40 38 34.5	55	2900	5.5	2.5
50-250(I)	50	17.5 25 32.5	4.86 6.94 9.03	82 80 76.5	39 50 52	2900	15	2.5
50-250(I)A	50	16.4 23.4 30.5	4.56 6.5 8.47	71.5 70 67	39 50 52	2900	11	2.5
50-250(I)B	50	15 21.6 28	4.17 6.0 7.78	61 60 57.4	38 49 54	2900	11	2.5
50-315(I)	50	17.5 25 32.5	4.86 6.94 9.03	128 125 122	30 40 44	2900	30	2.5
50-315(I)A	50	16.6 23.7 31	4.61 6.58 8.6	115 113 110	30 40 44	2900	22	2.5
50-315(I)B	50	15.7 22.5 29.2	4.36 6.25 8.0	103 101 98	39	2900	18.5	2.5
50-315(I)C	50	14.4 20.6 26.8	4.0 5.72 7.44	86 85 83	38	2900	15	2.5
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
型号	口径	m3/h	L/S	m	%	r/min	KW	（NPSH）r
65-100	65	17.5 25 32.5	4.86 6.94 9.03	13.7 12.5 10.5	67 69 69	2900	1.5	2.5
65-100A	65	15.6 22.3 29	4.3 6.19 8.1	11 10 8.4	65 67 68	2900	1.1	2.5
65-125	65	17.5 25 32.5	4.86 6.94 9.03	21.5 20 18	60 68 67	2900	3	2.5
65-125A	65	15.6 22.3 29	4.33 6.19 8.1	17 16 14.4	58 66 65	2900	2.2	2.5
65-160	65	17.5 25 32.5	4.86 6.94 9.03	34.4 32 27.5	54 63 60	2900	4	2.5
65-160A	65	16.4 23.4 30.4	4.56 6.5 8.44	30 28 24	54 62 59	2900	4	2.5
65-160B	65	15.0 21.6 28	4.17 6.0 7.78	26 24 20.6	58	2900	3	2.5
65-200	65	17.5 25 32.5	4.86 6.94 9.03	52.7 50 45.5	49 58 59	2900	7.5	2.5
65-200A	65	16.4 23.5 30.5	4.56 6.53 8.47	46.4 44 40	48 57 58	2900	7.5	2.5
65-200B	65	15.2 21.8 28.3	4.22 6.06 7.86	40 38 34.5	55	2900	5.5	2.5
65-250	65	17.5 25 32.5	4.86 6.94 9.03	82 80 76.5	39 50 52	2900	15	2.5
65-250A	65	16.4 23.4 30.5	4.56 6.5 8.47	71.5 70 67	39 50 52	2900	11	2.5
65-250B	65	15 21.6 28	4.17 6.0 7.78	61 60 57.4	38 49 54	2900	11	2.5
65-315	65	17.5 25 32.5	4.86 6.94 9.03	127 125 122	32 40 44	2900	30	2.5
65-315A	65	16.6 23.7 31	4.61 6.58 8.6	115 113 110	32 40 44	2900	22	2.5
65-315B	65	15.7 22.5 29.2	4.36 6.25 8.0	103 101 98	39	2900	18.5	2.5
65-315C	65	14.4 20.6 26.8	4.0 5.72 7.44	86 85 83	38	2900	15	2.5
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
型号	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
65-100(I)	65	35 50 65	9.72 13.9 18.1	13.8 12.5 10	67 73 70	2900	3	3.0
65-100(I)A	65	31.3 44.7 58	8.7 12.4 16.1	11 10 8	66 72 69	2900	2.2	3.0
65-125(I)	65	35 50 65	9.72 13.9 18.1	22 20 17	67 72.5 70	2900	5.5	3.0
65-125(I)A	65	31.3 44.7 58	8.7 12.5 16.1	17.5 16 13.6	66 71 69	2900	4	3.0
65-160(I)	65	35 50 65	9.72 13.9 18.1	35 32 28	63 71 70	2900	7.5	3.0
65-160(I)A	65	32.7 46.7 61	9.1 13.0 16.9	30.6 28 24	62 70 69	2900	7.5	3.0
65-160(I)B	65	30.3 43.3 56.3	8.4 12.0 15.6	26 24 21	69	2900	5.5	3.0
65-200(I)	65	35 50 65	9.72 13.9 18.1	53.5 50 46	55 67 68	2900	15	3.0
65-200(I)A	65	32.8 47 61	9.1 13.1 16.9	47 44 40	54 66 67	2900	11	3.0
65-200(I)B	65	30.5 43.5 56.6	8.5 12.1 15.7	40.6 38 33.4	65	2900	7.5	3.0
65-250(I)	65	35 50 65	9.72 13.9 18.1	83 80 72	52 59 60	2900	22	3.0
65-250(I)A	65	32.5 46.7 61	9.0 13.0 16.9	73 70 63	52 59 60	2900	18.5	3.0
65-250(I)B	65	30 43.3 56	8.3 12.0 15.6	62 60 54	58	2900	15	3.0
65-315(I)	65	35 50 65	9.72 13.9 18.1	128 125 121	44 54 57	2900	37	3.0
65-315(I)A	65	32.5 46.5 60.5	9.0 12.9 16.8	112.6 110 106.4	43 54 57	2900	30	3.0
65-315(I)B	65	31 44.5 58	8.6 12.4 16.1	102.5 100 98	53	2900	30	3.0
65-315(I)C	65	29 41 53.6	8.1 11.4 14.9	87 85 83	51	2900	22	3.0
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
型号	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
80-100	80	35 50 65	9.72 13.9 18.1	13.8 12.5 10	67 73 70	2900	3	3.0
80-100A	80	31.3 44.7 58	8.7 12.5 16.1	11 10 8	66 72 69	2900	2.2	3.0
80-125	80	35 50 65	9.72 13.9 18.1	22 20 17	67 72.5 70	2900	5.5	3.0
80-125A	80	31.3 45 58	8.7 12.5 16.1	17.5 16 13.6	66 71 69	2900	4	3.0
80-160	80	35 50 65	9.72 13.9 18.1	35 32 28	63 71 70	2900	7.5	3.0
80-160A	80	32.7 46.7 61	9.1 13.0 16.9	30.6 28 24	62 70 69	2900	7.5	3.0
80-160B	80	30.3 43.3 56.3	8.4 12.0 15.6	26 24 21	69	2900	5.5	3.0
80-200	80	35 50 65	9.72 13.9 18.1	53.5 50 46	55 67 68	2900	15	3.0
80-200A	80	32.8 47 61	9.1 13.1 16.9	47 44 40	54 66 67	2900	11	3.0
80-200B	80	30.5 43.5 56.6	8.5 12.1 15.7	40.6 38 33.4	65	2900	7.5	3.0
80-250	80	35 50 65	9.72 13.9 18.1	83 80 72	52 59 60	2900	22	3.0
80-250A	80	32.5 46.7 61	9.0 13.0 16.9	73 70 63	52 59 60	2900	18.5	3.0
80-250B	80	30 43.3 56	8.3 12.0 15.6	62 60 54	58	2900	15	3.0
80-315	80	35 50 65	9.72 13.9 18.1	128 125 122	43 54 57	2900	37	3.0
80-315A	80	32.5 46.5 60.5	9.0 12.9 16.8	112.6 110 107.4	43 54 57	2900	30	3.0
80-315B	80	31 44.5 58	8.6 12.4 16.1	102.5 100 98	53	2900	30	3.0
80-315C	80	29 41 53.6	8.1 11.4 14.9	98 85 83	51	2900	22	3.0
80-350	80	35 50 65	9.72 13.9 18.1	146 150 142	55 66 67	2900	55	3.0
80-350A	80	31 44.5 58	8.6 12.4 16.1	138.4 142 134.8	65	2900	45	3.0
80-350B	80	29 41 53.6	8.1 11.4 14.9	131.4 135 127.8	63	2900	37	3.0
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
型号	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
80-100(I)	80	70 100 130	19.4 27.8 36.1	13.6 12.5 11	66 76 75	2900	5.5	4.5
80-100(I)A	80	62.6 89 116	17.4 24.7 32.2	11 10 8.8	64 74 74	2900	4	4.5
80-125(I)	80	70 100 130	19.4 27.8 36.1	23.5 20 14	70 76 65	2900	11	4.5
80-125(I)A	80	62.6 89 116	17.4 24.7 32.2	19 16 11	68 74 65	2900	7.5	4.5
80-160(I)	80	70 100 130	19.4 27.8 36.1	36.5 32 24	70 76 65	2900	15	4.5
80-160(I)A	80	65.4 93.5 121.6	18.2 26.0 33.8	32 28 21	68 74 67	2900	11	4.5
80-160(I)B	80	60.6 86.6 112.5	16.8 24.1 31.3	72 24 18	72	2900	11	4.5
80-200(I)	80	70 100 130	19.4 27.8 36.1	54 50 42	65 74 73	2900	22	4.0
80-200(I)A	80	65.4 93.5 121.6	18.2 26.0 33.8	47.5 44 37	64 73 72	2900	18.5	4.0
80-200(I)B	80	61 87 113	16.9 24.2 31.4	41 38 32	71	2900	15	4.0
80-250(I)	80	70 100 130	19.4 27.8 36.1	87 80 68	62 69 68	2900	37	4.0
80-250(I)A	80	65.4 93.5 121.6	18.2 26.0 33.8	76 70 59.5	61 68 67	2900	30	4.0
80-250(I)B	80	61 87 113	16.9 24.2 31.4	65 60 51	66	2900	30	4.0
80-315(I)	80	70 100 130	19.4 27.8 36.1	132 125 114	55 66 67	2900	75	4.0
80-315(I)A	80	66.5 95 123.6	18.5 26.4 34.3	119 113 103	55 66 67	2900	55	4.0
80-315(I)B	80	63 90 117	17.5 25 32.5	106.6 101 92	65	2900	45	4.0
80-315(I)C	80	58 82 107	16.1 22.8 29.7	90 85 76	63	2900	37	4.0
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
型号	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
100-100	100	70 100 130	19.4 27.8 36.1	13.6 12.5 11	66 76 75	2900	5.5	4.5
100-100A	100	62.6 89 116	17.4 47 32.2	11 10 8.8	64 74 74	2900	4	4.5
100-125	100	70 100 130	19.4 27.8 36.1	23.5 20 14	70 76 65	2900	11	4.5
100-125A	100	62.6 89 116	17.4 24.7 32.2	19 16 11	68 74 63	2900	7.5	4.5
100-160	100	70 100 130	19.4 27.8 36.1	36.5 32 24	70 76 65	2900	15	4.5
100-160A	100	65.4 93.5 121.6	18.2 26.0 33.8	32 28 21	68 74 67	2900	11	4.5
100-160B	100	60.6 86.6 112.5	16.8 24.1 31.3	27 24 18	72	2900	11	4.5
100-200	100	70 100 130	19.4 27.8 36.1	54 50 42	65 74 73	2900	22	4.0
100-200A	100	65.4 93.5 121.6	18.2 26.0 33.8	47.5 44 37	64 73 72	2900	18.5	4.0
100-200B	100	61 87 113	16.9 24.2 31.4	41 38 32	71	2900	15	4.0
100-250	100	70 100 130	19.4 27.8 36.1	37 80 68	62 69 68	2900	37	4.0
100-250A	100	65.4 93.5 121.6	18.2 26.0 33.8	76 70 59.5	61 68 67	2900	30	4.0
100-250B	100	61 87 113	16.9 24.2 31.4	65 60 51	66	2900	30	4.0
100-315	100	70 100 130	19.4 27.8 36.1	132 125 114	55 66 67	2900	75	4.0
100-315A	100	66.5 95 123.6	18.5 26.4 34.3	119 113 103	65 66 67	2900	55	4.0
100-315B	100	63 90 117	17.5 25 32.5	106.6 101 92	65	2900	45	4.0
100-315C	100	58 82 107	16.1 22.8 29.7	90 85 76	63	2900	37	4.0
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
型号	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
100-100(I)	100	96 160 192	26.7 44.4 53.3	14 12.5 10	64 73 70	2900	11	4.5
100-125(I)	100	96 160 192	26.7 44.4 53.3	24 20 14	62 74 69	2900	15	4.5
100-125(I)A	100	84 140 168	23.3 39 46.7	20 17 12	64 72 68	2900	11	4.5
100-160(I)	100	96 160 192	26.7 44.4 53.3	36 32 27	69 79 75	2900	22	5.6
100-160(I)A	100	84 140 168	23.3 39 46.7	32 28 23.5	66 76 72	2900	18.5	5.0
100-200(I)	100	96 160 192	26.7 44.4 53.3	53 50 45	69 79 78	2900	37	5.2
100-200(I)A	100	84 140 168	23.3 39 46.7	48 45 40	64 74 73	2900	30	4.5
100-200(I)B	100	60 100 120	16.7 27.8 33.3	43 40 36	72	2900	22	4.5
100-250(I)	100	96 160 192	26.7 44.4 53.3	83 80 72	65 77 74	2900	55	4.8
100-250(I)A	100	84 140 168	23.3 39 46.7	75 72 65	60 72 69	2900	45	4.5
100-250(I)B	100	60 100 120	16.7 27.8 33.3	68 65 58	70	2900	37	4.5
100-350	100	60 100 120	16.7 27.8 33.3	153.6 150 142	72 57 74	2900	90	4.0
100-350A	100	61 87 113	16.9 24.2 31.4	145.6 142 134	75	2900	75	4.0
100-350B	100	58 82 107	16.1 22.8 29.7	138.6 135 127	75	2900	55	4.0
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
型号	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
125-100	125	96 160 192	26.7 44.4 53.3	13 12.5 12	82	2900	11	4.0
125-100A	125	86 143 172	23.9 39.7 47.8	10.4 10 9.6	77	2900	7.5	4.0
125-125	125	96 160 192	26.7 44.4 53.3	22.6 20 17	80	2900	15	4.0
125-125A	125	86 143 172	23.9 39.7 47.8	18 16 13.6	77	2900	11	4.0
125-160	125	96 160 192	26.7 44.4 53.3	36 32 28	78	2900	22	4.0
125-160A	125	90 150 180	25 41.7 50	31.5 28 24.5	76	2900	18.5	4.0
125-160B	125	83 138 166	21.7 38.3 46.1	27 24 21	73	2900	15	4.0
125-200	125	96 160 192	26.7 44.4 53.3	55 50 46	77	2900	37	5.5
125-200A	125	90 150 180	25 41.7 50	48.4 44 40.5	76	2900	30	5.5
125-200B	125	83 138 166	21.7 38.3 46.1	41.3 37.5 34.5	75	2900	22	5.5
125-250	125	96 160 192	26.7 44.4 53.3	87 80 73	75	2900	55	5.0
125-250A	125	90 150 180	25 41.7 50	76 70 84	74	2900	45	5.5
125-250B	125	83 138 166	21.7 38.3 46.1	65 60 55	73	2900	37	5.5
125-315	125	96 160 192	26.7 44.7 53.3	133 125 119	70	2900	90	5.0
125-315A	125	90 150 180	25 41.7 50	117 110 104.6	70	2900	75	5.0
125-315B	125	86 143 172	23.9 39.7 47.8	106.4 100 95.2	69	2900	75	5.0
125-315C	125	80.5 134 161	22.4 37.2 44.7	96 88 86	67	2900	55	5.0
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
型号	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
150-125	150	96 160 192	26.7 44.4 53.3	22.6 24 17	66 76 76	2900	11	4.0
150-125A	150	90 150 180	25 41.7 50	18 16 13.6	77	2900	7.5	4.0
150-160	150	96 160 192	26.7 44.4 53.3	36 32 27	75	2900	22	4.0
150-160A	150	90 150 180	25 41.7 50	32 28 23.5	76	2900	18.5	4.0
150-160B	150	84 140 168	23.3 39 46.7	27 24 21	73	2900	15	4.0
150-200	150	140 200 260	38.9 55.6 72.2	13.8 12.5 10.6	68 78 78	1450	15	3.0
150-200A	150	125 176 232.5	34.7 49.7 64.6	11 10 8.5	66 76 76	1450	11	3.0
150-200B	150	84 140 168	23.3 39 46.7	41 38 34	75	2900	22	4.0
150-250	150	140 200 260	38.9 55.6 72.2	21.8 20 17	73 79 77	1450	18.5	3.0
150-250A	150	129 184.4 240	35.8 51.2 66.7	18.5 17 14.4	72 78 76	1450	15	3.0
150-250B	150	117 167 217.5	32.5 46.4 60.4	15.2 14 12	76	1450	11	3.0
150-315	150	140 200 260	38.9 55.6 72.2	33.8 32 28	70 78 73	1450	30	2.5
150-315A	150	131 187 243	36.4 51.9 67.5	29.5 28 24.5	69 77 77	1450	22	3.5
150-315B	150	121 173 225	33.5 48.1 62.5	25 24 21	76	1450	18.5	3.5
150-350	150	96 160 192	26.7 44.4 53.3	153.6 150 142.8	80	2900	110	5.5
150-350A	150	90 150 180	25 41.7 50	145.6 142 134.8	70	2900	90	5.2
150-350B	150	84 140 168	23.3 39 46.7	138.6 135 127.8	65 76 74	2900	75	5.5
150-400	150	140 200 260	38.9 55.6 72.2	53 50 44	68 75 71	1450	45	3.5
150-400A	150	131 187 243	36.4 51.9 67.5	46.6 44 38.3	67 74 70	1450	37	3.5
150-400B	150	122 174 226.5	33.9 48.3 62.9	40 38 33	73	1450	30	3.5
150-400C	150	112 160 208	31.1 44.4 57.8	34 32 28	71	1450	22	3.5
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
型号	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
150-250(I)	150	120 200 240	33.3 55.6 66.7	87 80 72	65 76 74	2900	75	4.5
150-250(I)A	150	112 187 224	31.1 51.9 62.2	76 70 63	64 75 73	2900	55	4.5
150-250(I)B	150	104 173 208	28.9 48.1 57.8	65 60 54	63 74 72	2900	45	4.5
150-315(I)	150	120 200 240	33.3 55.6 66.7	133 125 120	58 73 75	2900	110	4.5
150-315(I)A	150	112 187 224	31.1 51.9 62.2	116 110 105	57 72 74	2900	90	4.5
150-315(I)B	150	104 173 208	28.9 48.1 57.8	100 95 91	55 70 72	2900	75	4.5
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
型号	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
200-200	200	140 200 260	38.9 55.6 72.2	13.8 12.5 10.6	68 78 78	1450	15	3.0
200-200A	200	125 179 232.5	34.7 49.7 64.6	11 10 8.5	66 76 76	1450	11	3.0
200-250	200	140 200 260	21.8 20 17	21.8 20 17	73 79 77	1450	18.5	3.0
200-250A	200	129 184.4 240	18.5 17 14.4	18.5 17 14.4	72 78 76	1450	15	3.0
200-250B	200	117 167 217.5	15.2 14 12	15.2 14 12	76	1450	11	3.0
200-315	200	140 200 260	33.8 32 28	33.8 32 28	70 78 78	1450	30	3.5
200-315A	200	131 189 243	29.5 28 24.5	29.5 28 24.5	69 77 77	1450	22	3.5
200-315B	200	121 173 225	25 24 21	25 24 21	76	1450	18.5	3.5
200-400	200	140 200 260	53 50 44	53 50 44	68 75 71	1450	45	3.5
200-400A	200	131 187 243	46.6 44 38.3	46.6 44 38.3	67 74 70	1450	37	3.5
200-400B	200	122 174 226.5	40 38 33	40 38 33	73	1450	30	3.5
200-400C	200	112 160 208	34 32 28	34 32 28	71	1450	22	3.5
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
型号	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
200-200(I)	200	280 400 520	77.8 111.1 144	13.4 12.5 10.5	70 80 79	1450	22	4.0
200-200(I)A	200	250 358 465	69.4 90.4 129.2	10.7 10 8.5	68 73 77	1450	18.5	4.0
200-250(I)	200	280 400 520	77.8 111.1 144	22.2 20 14	75 80 72	1450	30	4.0
200-250(I)A	200	250 358 465	69.4 99.4 129.2	18 16 11.2	73 78 70	1450	22	4.0
200-250(I)B	200	226 322 419	62.8 89.4 116.4	14.4 13 7.3	70 75 67	1450	18.5	4.0
200-315(I)	200	280 400 520	77.8 111.4 144	36 32 26	73 80 75	1450	55	4.0
200-315(I)A	200	262 374 486	72.8 103.9 135	31.5 28 23	72 79 74	1450	45	4.0
200-315(I)B	200	242 346 450	67.3 96.1 125	27 24 19.5	78	1450	37	4.0
200-400(I)	200	280 400 520	77.8 111.4 144	54.5 50 39	75 81 77	1450	75	4.0
200-400(I)A	200	262 374 486	72.8 103.9 135	48 44 34	80	1450	75	4.0
200-400(I)B	200	242 346 450	67.2 96.1 125	41.4 38 29.6	78	1450	55	5.0
200-400(I)C	200	224 320 416	62.2 88.9 115.6	34.9 32 25	76	1450	45	5.0
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
型号	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
250-250	250	350 550 650	97.2 152.8 180.5	22 20 16	78 82 81	1450	45	5.0
250-250A	250	300 500 600	83.3 139 166.7	18.3 17 14	76 80 80	1450	37	5.0
250-235	250	300 500 600	83.3 139 166.7	14 12.5 11	73 78 70	1480	22	4.5
250-300	250	300 500 600	83.3 139 166.7	22 20 16	78	1480	37	4.5
250-315	250	350 550 650	97.2 152.8 180.5	34 32 28	76 80 79	1450	75	5.5
250-315A	250	300 500 600	83.3 139 166.7	29.5 28 24	74 78 77	1450	55	5.5
250-315B	250	260 450 520	72.2 125 144.4	25 24 20	70 74 72	1450	45	5.5
250-400	250	300 500 600	83.3 139 166.7	54.5 50 39	72	1480	90	4.5
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
型号	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
300-235	300	480 720 900	133.3 200 250	20 18 15.5	77 81 74	970	55	5.0
300-235A	300	438 607 821	121.7 182.5 228.1	16.5 15 13	75 79 72	970	45	5.0
300-235B	300	400 600 750	111.1 167.0 208.3	14 12.5 11	73 77 70	970	37	5.0
300-300	300	480 720 900	133.3 200 250	31 28 25	77 81 77	970	75	5.0
300-300A	300	444 666 833	123.3 185 231.4	26.5 24 21.5	76 80 76	970	75	5.0
300-300B	300	415 623 779	115.3 173.1 261.4	23 21 18.5	79	970	55	5.0
300-380	300	480 720 900	133.3 200 250	48 44 34	84	970	132	5.0
300-380A	300	444 666 833	123.3 185 231.4	41.4 38 30	80	970	110	5.0
300-380B	300	409 614 767	113.6 170.6 213.1	35 32 25	78	970	90	5.0
300-235(I)	300	718 1080 1345	199.4 300 373.6	44.6 40 34.6	82	1450	160	5.5
300-235(I)A	300	642 965 1203	178.3 268.1 334.2	35.7 32 27.7	80	1450	132	5.5

ISW卧式管道离心泵安装尺寸图：

一、刚性安装

	1	进口球阀
	2	挠性接头
	3	直管
	4	出口闸阀
	5	泵
	6	底座
	7	水泥基座

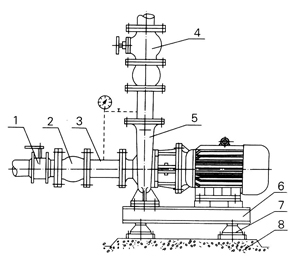

二、柔性安装

	1	进口球阀
	2	挠性接头
	3	直管
	4	出口闸阀
	5	泵
	6	底座
	7	JGD型减振器
	8	水泥基座

■ ISW型卧式管道离心泵附件安装

隔振器安装尺寸 SD型隔振垫0.5基础尺寸


型号	M	D	D1	D2	H	d
JGD1	10	100	80	30	43	7
JGD2	12	150	130	30	65	7
JGD3	16	200	170	60	87	11
JGD4	20	290	260	60	133	11

■ ISW型卧式管道离心泵安装说明：

1、安装前应检查水泵和电机有无损伤，泵流道内有无影响水泵运行的硬质物体(如石块、铁粒等)，以免水泵运行时损坏叶轮和泵体。
2、安装时管路重量不应加在水泵上，应有各自的支承体，以免泵变形影响运行性能和寿命。
3、泵与电机是整体结构，安装时无需找正，十分方便。
4、当输送热水液体时，为了不使泵承受管路的热变形，泵座的底脚螺栓可以不固定，当管路系统在热胀冷缩时，使泵能与管路一起移动。
5、泵体两端法兰规格均按1．6M Pa标准确定，所以配备管路时应规格相同。
6、为了不使杂质进入泵内而堵塞流道影响性能，应在泵进口前面安装比吸入管截面积大3-4倍的过滤器。
7、排出管路如装逆止阀应装在闸阀的外面。
8、泵用于有吸程场合，应装有底阀，并且进出口管路不应有过多弯道，同时不得有漏水、漏气现象。
9、为了维修方便和使用安全，在泵的进、出口管路上各安装一只调节阀及在泵出口附近安装一只压力表，以保证泵在额定范围内运行，确保泵的正常运行和使用寿命。
1 0、安装完毕后盘动泵轴，叶轮应无摩擦和卡死现象。

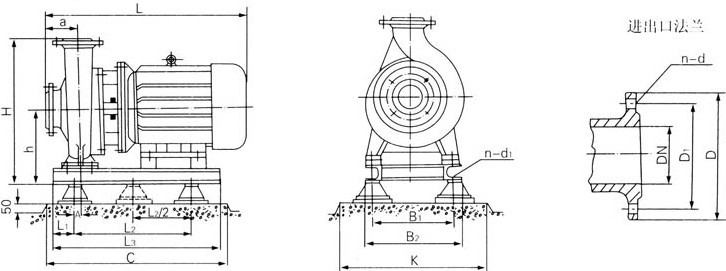

■ ISW型卧式管道离心泵外形安装尺寸图：

序号	型号	外形及安装尺寸											进出口法兰尺寸			减振器(垫)		基础尺寸
序号	型号	L	L1	L2	L3	H	h	a	A	B1	B2	n-d1	D	D1	n-d	型号	数量	C	K
1	ISW40-100	470	85	260	430	334	194	80	0	180	210	4-φ14	φ150	φ110	4-φ18	SD41-0.5	4	530	310
2	ISW40-125	475	85	260	430	346	206	80	0	180	210	4-φ14	φ150	φ110	4-φ18	SD41-0.5	4	530	310
3	ISW40-125A	475	85	260	430	346	206	80	0	180	210	4-φ14	φ150	φ110	4-φ18	SD41-0.5	4	530	310
4	ISW40-160	515	85	280	450	386	226	80	0	230	260	4-φ14	φ150	φ110	4-φ18	SD41-0.5	4	550	360
5	ISW40-160A	485	85	260	430	386	226	80	0	230	260	4-φ14	φ150	φ110	4-φ18	SD41-0.5	4	530	360
6	ISW40-160B	475	85	260	430	386	226	80	0	230	260	4-φ14	φ150	φ110	4-φ18	SD41-0.5	4	530	360

7	ISW40-200	570	85	330	500	434	254	80	0	230	260	4-φ14	φ150	φ110	4-φ18	SD61-0.5	4	600	360
8	ISW40-200A	550	85	310	480	434	254	80	0	230	260	4-φ14	φ150	φ110	4-φ18	SD61-0.5	4	580	360
9	ISW40-200B	510	85	280	450	434	254	80	0	230	260	4-φ14	φ150	φ110	4-φ18	SD61-0.5	4	550	360
10	ISW40-250	620	85	370	540	474	274	80	0	310	340	4-φ14	φ150	φ110	4-φ18	SD61-0.5	4	640	440
11	ISW40-250A	620	85	370	540	474	274	80	0	310	340	4-φ14	φ150	φ110	4-φ18	SD61-0.5	4	640	440
12	ISW40-250B	570	85	330	500	454	254	80	0	310	340	4-φ14	φ150	φ110	4-φ18	SD61-0.5	4	600	440

13	ISW40-100(I)	470	85	260	430	339	194	80	0	180	210	4-φ14	φ150	φ110	4-φ18	SD41-0.5	4	530	310
14	ISW40-100(I)A	470	85	260	430	339	194	80	0	180	210	4-φ14	φ150	φ110	4-φ18	SD41-0.5	4	530	310
15	ISW40～125(I)	520	85	260	430	356	206	80	0	180	210	4-φ14	φ150	φ110	4-φ18	SD41-0.5	4	530	310
16	ISW40-125(I)A	475	85	260	430	356	206	80	0	180	210	4-φ14	φ150	φ110	4-φ18	SD41-0.5	4	530	310
17	ISW40-160(I)	550	85	310	480	386	226	80	0	230	260	4-φ14	φ150	φ110	4-φ18	SD41-0.5	4	580	360
18	ISW40-160(I)A	510	85	280	450	386	226	80	0	230	260	4-φ14	φ150	φ110	4-φ18	SD41-0.5	4	550	360
19	ISW40-160(I)B	480	85	260	430	386	226	80	0	230	260	4-φ14	φ150	φ110	4-φ18	SD41-0.5	4	530	360

20	ISW40-200(I)	620	85	370	540	452	272	80	0	230	260	4-φ14	φ150	φ110	4-φ18	SD61-0.5	4	640	360
21	ISW40-200(I)A	570	85	330	500	434	254	80	0	230	260	4-φ14	φ150	φ110	4-φ18	SD61-0.5	4	600	360
22	ISW40-200(I)B	550	85	310	480	434	254	80	0	230	260	4-φ14	φ150	φ110	4-φ18	SD61-0.5	4	580	360
23	ISW40-250(I)	710	100	450	650	520	294	100	0	310	340	4-φ16	φ150	φ110	4-φ18	JGD2	4	700	560
24	ISW40-250(I)A	650	100	360	560	520	294	100	0	310	340	4-φ14	φ150	φ110	4-φ18	SD61-0.5	4	660	440
25	ISW40-250(I)B	650	100	360	560	520	274	100	0	310	340	4-φ14	φ150	φ110	4-φ18	SD61-0.5	4	660	440
26	ISW40-250(I)C	600	100	360	560	520	274	100	0	310	340	4-φ14	φ150	φ110	4-φ18	SD61-0.5	4	660	440

27	ISW50-100	470	85	260	430	339	194	80	0	180	210	4-φ14	φ165	φ125	4-φ18	SD41-0.5	4	530	310
28	\|SW50-100A	470	85	260	430	339	194	80	0	180	210	4-φ14	φ165	m125	4-φ18	SD41-05	4	530	310
29	ISW50-125	520	85	260	430	356	206	80	0	180	210	4-φ14	φ165	φ125	4-φ18	SD41-0.5	4	530	310
30	ISW50-125A	475	85	260	430	356	206	80	0	180	210	4-φ14	φ165	φ125	4-φ18	SD41-0.5	4	530	310
31	ISW50-160	550	85	310	480	386	226	80	0	230	260	4-φ14	φ165	φ125	4-φ18	SD41-0.5	4	580	360
32	ISW50-160A	510	85	280	450	386	226	80	0	230	260	4-φ14	φ165	φ125	4-φ18	SD41-0.5	4	540	360
33	ISW50-160B	480	85	260	430	386	226	80	0	230	260	4-φ14	φ165	φ125	4-φ18	SD41-0.5	4	430	360

34	ISW50-200	620	85	370	540	452	272	80	0	270	300	4-φ14	φ165	φ125	4-φ18	SD61-0.5	4	640	360
35	ISW50-200A	570	85	330	500	434	254	80	0	230	260	4-φ14	φ165	φ125	4-φ18	SD61-0.5	4	600	360
36	ISW50-200B	550	85	310	480	434	254	80	0	230	260	4-φ14	φ165	φ125	4-φ18	SD61-0.5	4	580	360
37	ISW50-250	710	100	450	650	520	294	100	0	320	350	4-φ16	φ165	φ125	4-φ18	JGD2	4	700	570

序号	型号	外形及安装尺寸											进出口法兰尺寸			减振器(垫)		基础尺寸
序号	型号	L	L1	L2	L3	H	h	a	A	B1	B2	n-d1	D	D1	n-d	型号	数量	C	K
38	ISW50-250A	650	100	360	560	515	294	100	0	310	340	4-φ14	φ165	φ125	4-φ18	SD61-0.5	4	660	440
39	ISW50-250B	650	100	360	560	515	294	100	0	310	340	4-φ14	φ165	φ125	4-φ18	SD61-0.5	4	660	440
40	ISW50-250C	600	100	360	560	500	275	100	0	310	340	4-φ14	φ165	φ125	4-φ18	SD61-0.5	4	660	440

41	ISW50-100(I)	485	85	260	430	354	194	80	0	180	210	4-φ14	φ165	φ125	4-φ18	SD41-0.5	4	530	310
42	ISW50-100(I)A	475	85	260	430	354	194	80	0	180	210	4-φ14	φ165	φ125	4-φ18	SD41-0.5	4	530	310
43	iSW50-125(I)	550	85	310	480	376	206	80	0	200	230	4-φ14	φ165	φ125	4-φ18	SD61-05	4	580	330
44	ISW50-125(I)A	515	85	280	450	376	206	80	0	200	230	4-φ14	φ165	φ125	4-φ18	SD41-0.5	4	550	330
45	ISW50-160(I)	570	85	330	500	406	226	80	0	230	260	4-φ14	φ165	φ125	4-φ18	SD61-0.5	4	600	360
46	ISW50-160(I)A	570	85	330	500	406	226	80	0	230	260	4-φ14	φ165	φ125	4-φ18	SD61-0.5	4	600	360
47	ISW50-160(I)E3	550	85	310	480	406	226	80	0	230	, 260	4-φ14	φ165	φ125	4-φ18	SD61-0.5	4	580	360

48	ISW50-200(I)	640	85	370	540	472	272	80	0	270	300	4-φ14	φ165	φ125	4-φ18	SD61-0.5	4	640	400
49	ISW50-200(I)A	640	85	370	540	472	272	80	0	270	300	4-φ14	φ165	φ125	4-φ18	SD61-0.5	4	640	400
50	ISW50-200(I)B	640	85	370	540	472	272	80	0	270	300	4-φ14	φ165	φ125	4-φ18	SD61-0.5	4	640	400
51	ISW50-250(I)	790	100	450	650	534	294	100	0	320	350	4-φ16	φ165	φ125	4-φ18	JGD2	4	700	570
52	ISW50-250(I)A	760	100	450	650	534	294	100	0	320	350	4-φ16	φ165	φ125	4-φ18	JGD2	4	700	570
53	ISW50-250(I)B	650	100	450	650	534	294	100	0	310	340	4-φ16	φ165	φ125	4-φ18	JGD2	4	700	570

54	ISW50-315(I)	985	100	600	800	668	338	125	0	280	420	4-φ20	φ165	φ125	4-φ18	JGD3	4	900	680
55	ISW50-315(1)A	870	100	500	700	668	334	125	0	330	360	4-φ20	φ165	φ125	4-φ18	JGD3	4	800	630
56	ISW50-315(I)B	860	100	500	700	668	334	125	0	330	360	4-φ20	φ165	φ125	4-φ18	JGD3	4	800	630
57	ISW50-315(I)C	820	100	450	650	644	339	125	0	330	360	4-φ20	φ165	φ125	4-φ18	JGD3	4	750	630

58	ISW65-100	485	85	260	430	354	194	80	0	180	210	4-φ14	φ185	φ145	4-φ18	SD41-0.5	4	530	310
59	ISW65-100A	475	85	260	430	354	194	80	0	180	210	4-φ14	φ185	φ145	4-φ18	SD41-0.5	4	530	310
60	ISW65-125	550	85	310	480	376	206	80	0	200	230	4-φ14	φ185	φ145	4-φ18	SD61-0.5	4	580	330
61	ISW65-125A	515	85	280	450	376	206	80	0	200	230	4-φ14	φ185	φ145	4-φ18	SD41-0.5	4	550	330
62	iSW65-160	570	85	330	500	406	226	80	0	230	260	4-φ14	φ185	φ145	4-φ18	SD61-0.5	4	600	360
63	ISW65-160A	570	85	330	500	406	226	80	0	230	260	4-φ14	φ185	φ145	4-φ18	SD61-0.5	4	600	360
64	ISW65-160B	550	85	310	480	406	226	80	0	230	260	4-φ14	φ185	φ145	4-φ18	SD61-0.5	4	580	360

65	ISW65-200	640	85	370	540	472	272	80	0	270	300	4-φ14	φ185	φ145	4-φ18	SD61-0.5	4	640	400
66	ISW65-200A	640	85	370	540	472	272	80	0	270	300	4-φ14	φ185	φ145	4-φ18	SD61-0.5	4	640	400
67	ISW65-200B	640	85	370	540	472	272	80	0	270	300	4-φ14	φ185	φ145	4-φ18	SD61-0.5	4	640	400
68	ISW65-250	790	100	450	650	534	294	100	0	320	350	4-φ16	φ185	φ145	4-φ18	JGD2	4	700	570
69	ISW65-250A	760	100	450	650	534	294	100	0	320	350	4-φ16	φ185	φ145	4-φ18	JGD2	4	700	570
70	ISW65-250B	760	100	450	650	534	294	100	0	320	350	4-φ16	φ185	φ145	4-φ18	JGD2	4	700	570

71	ISW65-315	985	100	600	800	668	363	125	0	380	420	4-φ20	φ185	φ145	4-φ18	JGD3	4	900	680
72	ISW65-315A	870	100	500	700	664	359	125	0	330	360	4-φ20	φ185	φ145	4-φ18	JGD3	4	800	630
73	ISW65-315B	860	100	500	700	664	359	125	0	330	360	4-φ20	φ185	φ145	4-φ18	JGD3	4	800	630

序号	型号	外形及安装尺寸											进出口法兰尺寸			减振器(垫)		基础尺寸
序号	型号	L	L1	L2	L3	H	h	a	A	B1	B2	n-d1	D	D1	n-d	型号	数量	C	K
74	ISW65-315C	820	100	450	650	644	339	120	0	330	360	4-φ20	φ185	φ145	4-φ18	JGD3	4	750	630

75	ISW65-100(I)	570	85	310	480	386	206	100	0	180	210	4-φ14	φ185	φ145	4-φ18	SD61-0.5	4	580	310
76	ISW65-100(I)A	535	85	280	450	386	206	100	0	180	210	4-φ14	φ185	φ145	4-φ18	SD61-0.5	4	540	310
77	ISW65-125(I)	595	85	370	540	428	248	100	0	270	300t	4-φ14	φ185	φ145	4-φ18	SD61-0.5	4	640	400
78	ISW65-125(I)A	595	85	330	500	406	226	100	0	230	260	4-φ14	φ185	φ145	4-φ18	SD61-0.5	4	600	360
79	ISW65-160(I)	645	85	370	540	474	274	100	0	270	300	4-φ14	φ185	φ145	4-φ18	SD61-0.5	4	640	400
80	ISW65-160(I)A	645	85	370	540	474	274	100	0	270	300	4-φ14	φ185	φ145	4-φ18	SD61-0.5	4	640	400
81	ISW65-160(I)B	645	85	370	540	474	274	100	0	270	300	4-φ14	φ185	φ145	4-φ18	SD61-05	4	640	400

82	ISW65-200(I)	790	85	480	560	491	276	100	0	320	350	4-φ16	φ185	φ145	4-φ18	JGD2	4	730	570
83	ISW65-200(I)A	760	85	480	560	491	276	100	0	320	350	4-φ16	φ185	φ145	4-φ18	JGD2	4	730	570
84	ISW65-200(I)B	650	85	370	540	487	272	100	0	270	300	4-φ14	φ185	φ145	4-φ18	SD61-05	4	640	400
85	ISW65-250(I)	865	100	500	700	556	316	125	0	320	360	4-φ16	φ185	φ145	4-φ18	JGD2	4	750	570
86	ISW65-250(I)IA	855	100	500	700	554	314	125	0	310	350	4-φ16	φ185	φ145	4-φ18	JGD2	4	750	570
87	ISW65-250(I)B	815	100	450	650	534	294	125	0	320	350	4-φ16	φ185	φ145	4-φ18	JGD2	4	700	570

88	ISW65-315(I)	980	100	600	800	696	361	125	0	380	420	4-φ20	φ185	φ145	4-φ18	JGD3	4	900	680
89	ISW65-315(1)A	980	100	600	800	696	361	125	0	380	420	4-φ20	φ185	φ145	4-φ18	JGD3	4	900	680
90	ISW65-315(I)B	980	100	600	800	696	361	125	0	380	420	4-φ20	φ185	φ145	4-φ18	JGD3	4	900	680
91	ISW65-315(I)C	870	100	500	700	696	361	125	0	320	360	4-φ20	φ186	φ145	4-φ18	JGD3	4	870	620

92	ISWS0-100	570	85	310	480	386	206	100	0	180	210	4-φ14	φ200	φ160	8-φ18	SD61-0.5	4	580	310
93	ISWS0-100A	535	85	280	450	386	206	100	0	180	210	4-φ14	φ200	φ160	8-φ18	SD61-0.5	4	550	310
94	ISWS0-125	595	85	370	540	428	248	100	0	270	300	4-φ14	φ200	φ160	8-φ18	SD61-0.5	4	640	400
95	ISW80-125A	595	85	330	500	406	226	100	0	230	260	4-φ14	φ200	φ160	8-φ18	SD61-0.5	4	600	360
96	ISWS0-160	645	85	370	540	474	274	100	0	270	300	4-φ14	φ200	φ160	8-φ18	SD61-0.5	4	640	400
97	ISW80-160A	645	851	370	540	474	274	100	0	270	300	4-φ14	φ200	φ160	8-φ18	SD61-0.5	.4	640	400
98	ISWS0-160B	645	85	370	540	474	274	100	0	270	300	4-φ14	φ200	φ160	8-φ18	SD61-0.5	4	640	400

99	ISW80-200	790	85	480	650	491	276	100	0	320	350	4-φ16	φ200	φ160	8-φ18	JGD2	4	730	570
100	ISW80-200A	760	85	480	650	491	276	100	0	320	350	4-φ16	φ200	φ160	8-φ18	JGD2	4	730	570
101	ISW80-200B	650	85	370	540	487	272	100	0	270	300	4-φ14	φ200	φ160	8-φ18	SD61-0.5	4	640	400
102	ISW80-250	865	100	500	700	556	316	125	0	320	360	4-φ16	φ200	φ160	8-φ18	JGD2	4	750	570
103	ISW80-250A	855	100	500	700	554	314	125	0	310	350	4-φ16	φ200	φ160	8-φ18	JGD2	4	750	570
104	ISW80-250B	815	100	450	650	534	294	125	0	320	350	4-φ16	φ200	φ160	8-φ18	JGD2	4	700	570

105	ISW80-315	980	100	600	800	696	361	125	0	380	420	4-φ20	φ200	φ160	8-φ18	JGD3	4	900	680
106	ISW80-315A	980	100	600	800	696	361	125	0	380	420	4-φ20	φ200	φ160	8-φ18	JGD3	4	900	680
107	ISW80-315B	980	100	600	800	696	361	125	0	380	420	4-φ20	φ200	φ160	8-φ18	JGD3	4	900	680
108	ISW80-315C	870	100	500	700	696	361	125	0	320	360	4-φ20	φ200	φ160	8-φ18	JGD3	4	870	620
109	ISW80-350	1120	100	720	920	740	430	125	20	460	510	4-φ20	φ200	φ160	8-φ18	JGD3	4	1020	760
110	ISW80-350A	1045	100	640	840	716	406	125	20	400	450	4-q)20	φ200	φ160	8-φ18	JGD3	4	940	740
111	ISWS0-350B	985	100	610	810	716	406	125	20	370	420	4-φ20	φ200	φ160	8-φ18	JGD3	4	910	670
112	ISW80-350C	985	100	610	810	716	406	125	20	370	420	4-φ20	φ200	φ160	8-φ18	JGD3	4	910	670

113	ISW80-100(I)	650	85	390	560	484	274	100	15	270	300	4-φ14	φ200	φ160	8-φ18	SD61-0.5	4	660	400
114	ISW80-100(I)1A	600	85	350	520	464	254	100	15	270	300	4-φ14	φ200	φ160	8-φ18	SD61-0.5	4	620	400
115	ISW80-125(I)	765	100	450	650	496	276	100	0	320	350	4-φ16	φ200	φ160	8-φ18	JGD2	4	700	570
116	ISW80-125(I)A	655	85	390	560	494	274	100	15	270	300	4-φ16	φ200	φ160	8-φ18	JGD2	4	640	520
117	ISW80-160(I)	795	100	450	650	526	276	100	0	320	350	4-φ16	φ200	φ160	8-φ18	JGD2	4	700	570
118	ISW80-160(I)A	795	100	450	650	526	276	100	0	320	350	4-φ16	φ200	φ160	8-φ18	JGD2	4	700	570
119	ISW80-160(I)B	655	85	390	560	524	274	100	15	270	300	4-φ16	φ200	φ160	8-φ18	JGD2	4	640	520

120	ISW80-200(I)	845	100	500	700	556	316	100	0	320	360	4-φ16	φ200	φ160	8-φ18	JGD2	4	750	570
121	ISW80-200(I)A	835	100	500	700	554	314	100	0	310	350	4-φ16	φ200	φ160	8-φ18	JGD2	4	750	570
122	ISW80-200(I)B	795	100	450	650	534	294	100	0	320	350	4-φ16	φ200	φ160	8-φ18	JGD2	4	700	570
123	ISW80-250(I)	980	100	600	800	610	358	125	20	370	420	4-φ16	φ200	φ160	8-φ18	JGD2	4	860	620
124	ISW80-250(I)A	980	100	600	800	610	358	125	20	370	420	4-φ16	φ200	φ160	8-φ18	JGD2	4	860	620
125	ISW80-250(I)B	980	100	600	800	610	358	125	20	370	420	4-φ16	φ200	φ160	8-φ18	JGD2	4	860	620

126	ISW80-315(I)	1170	100	800	1000	785	465	125	20	520	570	4-φ20	φ200	φ160	8-φ18	JGD3	6	1100	820
127	ISW80-315(I)A	1125	100	720	920	754	434	125	20	460	510	4-φ20	φ200	φ160	8-φ18	JGD3	4	1020	760
128	ISW80-315(I)B	1040	100	610	810	703	383	125	20	400	450	4-φ20	φ200	φ160	8-φ18	JGD3	4	910	700

序号	型号	外形及安装尺寸											进出口法兰尺寸			减振器(垫)		基础尺寸
序号	型号	L	L1	L2	L3	H	h	a	A	B1	B2	n-d1	D	D1	n-d	型号	数量	C	K
129	ISW80-315(I)C	995	100	610	810	681	361	125	20	370	420	4-φ20	φ200	φ160	8-φ18	JGD3	4	910	670

130	ISW100-100	600	85	370	540	484	274	100	15	270	300	4-φ14	φ220	φ180	8-φ18	SD61-0.5	4	660	400
131	ISW100-100A	600	85	350	520	464	254	100	15	270	300	4-φ14	φ220	φ180	8-φ18	SD61-0.5	4	620	400
132	ISW100-125	765	100	450	650	496	276	100	0	320	350	4-φ16	φ220	φ180	8-φ18	JGD2	4	700	570
133	ISW100-125A	655	85	390	560	494	274	100	15	270	300	4-φ16	φ220	φ180	8-φ18	JGD2	4	640	520
134	ISW100"160	795	100	450	650	526	276	100	0	320	350	4-φ16	φ220	φ180	8-φ18	JGD2	4	700	570
135	ISW100-160A	795	100	450	650	526	276	100	0	320	350	4-φ16	φ220	φ180	8-φ18	JGD2	4	700	570
136	ISW100-160B	655	85	390	560	524	274	100	15	270	300	4-φ16	φ220	φ180	8-φ18	JGD2	4	640	520

137	ISW100-200	845	100	500	700	556	316	100	0	320	360	4-φ16	φ220	φ180	8-φ18	JGD2	4	750	570
138	ISW100-200A	835	100	500	700	554	314	100	0	310	350	4-φ16	φ220	φ180	8-φ18	JGD2	4	750	570
139	ISW100-200B	795	100	450	650	534	294	100	0	320	350	4-φ16	φ220	φ180	8-φ18	JGD2	4	700	570
140	ISW100-250	980	100	600	800	610	358	125	20	370	420	4-φ16	φ220	φ180	8-φ18	JGD2	4	860	620
141	ISW100-250A	980	100	600	800	610	358	125	20	370	420	4-φ16	φ220	φ180	8-φ18	JGD2	4	860	620
142	ISW100-250B	980	100	600	800	610	358	125	20	370	420	4-φ16	φ220	φ180	8-φ18	JGD2	4	860	620

143	ISW100-315	1170	100	800	1000	7, 85,	465	125	20	520	570	6-φ20	φ220	φ180	8-φ18	JGD3	6	1100	820
144	ISW100-315A	1125	100	720	920	754	434	125	20	460	510	4-φ20	φ220	φ180	8-φ18	JGD3	4	1020	760
145	ISW100-315B	1040	100	610	810	703	383	125	20	400	450	4-φ20	φ220	φ180	8-φ18	JGD3	4	910	700
146	ISW100-315C	995	100	610	810	681	361	125	20	370	420	4-φ20	φ220	φ180	8-φ18	JGD3	4	910	670
147	ISW100-350	1220	100	840	1040	804	464	125	20	520	570	6-φ20	φ220	φ180	8-书18	JGD3	6	1140	820
148	ISW100-350A	1170	100	800	1000	804	464	125	20	520	570	6-φ20	φ220	φ180	8-φ18	JGD3	6	1100	820
149	ISW100-350B	1170	100	800	1000	804	464	125	20	520	570	6-φ20	φ220	φ180	8-φ18	JGD3	6	1100	820
150	ISW100-350C	1125	100	720	920	775	435	125	20	470	520	4-φ20	φ220	φ180	8-φ18	JGD3	4	1020	770

151	ISW100-100(I)	800	100	450	650	496	276	125	0	320	350	4-φ16	φ220	φ180	8-φ18	JGD2	4	700	570
152	ISW100-125(I)	820	100	450	650	501	276	125	0	320	350	4-φ16	φ220	φ180	8-φ18	JGD2	4	700	570
153	ISW100-125(I)A	820	100	450	650	501	270	125	0	320	350	4-φ16	φ220	φ180	8-φ18	JGD2	4	700	570
154	ISW100-160(I)	870	100	500	700	536	316	125	0	320	360	4-φ16	φ220	φ180	8-φ18	JGD2	4	750	570
155	ISW100-160(I)A	860	100	500	700	516	296	125	0	310	350	4-φ16	φ220	φ180	8-φ18	JGD2	4	750	560
156	ISW100-200(I)	985	100	600	800	630	360	125	0	370	420	4-φ16	φ220	φ180	8-φ18	JGD2	4	850	620
157	ISW100-200(I)A	985	100	600	800	630	360	125	0	370	420	4-φ16	φ220	φ180	8-φ18	JGD2	4	850	620
158	ISW100-200(I)B	870	100	500	700	586	316	125	0	320	360	4-φ16	φ220	φ180	8-φ18	JGD2	4	750	570
159	ISW100-250(I)	1125	100	720	920	740	434	125	20	460	510	4-φ20	φ220	φ180	8-φ18	JGD3	4	1020	760
160	ISW100-250(I)A	1040	100	610	810	693	383	125	20	400	450	4-φ20	φ220	φ180	8-φ18	JGD3	4	910	700
161	ISW100-250(I)B	995	100	610	810	651	340	125	20	370	420	4-φ20	φ220	φ180	8-φ18	JGD3	4	910	670

162	ISW125-160	985	100	600	800	596	356	125	0	370	420	4-φ16	φ250	φ210	8-φ18	JGD2	4	850	620
163	ISW125-160A	875	100	500	700	556	316	125	0	320	360	4-φ16	φ250	φ210	8-φ18	JGD2	4	750	570

164	ISW125-200	1040	100	610	810	688	408	125	20	400	450	4-φ16	φ250	φ210	8-φ18	JGD2	4	890	650

序号	型号	外形及安装尺寸											进出口法兰尺寸			减振器(垫)		基础尺寸
序号	型号	L	L1	L2	L3	H	h	a	A	B1	B2	n-d1	D	D1	n-d	型号	数量	C	K
165	ISW125-200A	990	100	610	810	640	360	125	20	370	420	4-φ16	φ250	φ210	8-φ18	JGD2	4	860	620
166	ISW125-200B	990	100	610	810	640	360	125	20	370	420	4-φ16	φ250	φ210	8-φ18	JGD2	4	860	620
167	ISW125-250	1185	100	800	1000	764	439	140	20	520	570	6-φ20	φ250	φ210	8-φ18	JGD3	6	1100	820
168	ISW125-250A	1085	100	720	920	734	209	140	20	460	510	4-φ20	φ250	φ210	8-φ18	JGD3	4	1020	760
169	ISW125-250B	1060	100	640	840	683	358	140	20	400	450	4-φ20	φ250	φ210	8-φ18	JGD3	4	940	700

170	ISW125-315	1480	100	880.	1080	850	500	140	20	600	650	6-φ24	φ250	φ210	8-φ18	JGD4	6	1270	990
171	ISW125-315A	1240	100	840	1040	815	465	140	20	520	570	6-φ24	φ250	φ210	8-φ18	JGD4	6	1230	910
172	ISW125-315B	1185	100	800	1000	815	465	140	20	520	570	6-φ24	φ250	φ210	8-φ18	JGD4	6	1190	910
173	ISW125-350	1500	100	930	1130	850	500	140	20	600	650	6-φ24	φ250	φ210	8-φ18	JGD4	6	1320	990
174	ISW125-350A	1475	100	880	1080	850	500	140	20	600	650	6-φ24	φ250	φ210	8-φ18	JGD4	6	1270	990
175	ISW125-350B	1235	100	840	1040	815	465	140	20	520	570	6-φ24	φ250	(b210	8-φ18	JGD4	6	1230	910
176	ISW125-350C	1185	100	800	1000	815	465	140	20	520	570	6-φ24	φ250	φ210	8-φ18	JGD4	6	1190	910

177	ISW150-250	1185	100	800	1000	789	439	140	20	520	570	6-φ20	φ285	φ240	8-φ22	JGD3	6	110	820
178	ISW150-250A	1085	100	720	920	759	409	140	20	460	510	4-φ20	φ285	φ240	8-φ22	JGD3	4	1020	760
179	ISW150-250B	1060	100	640	840	708	358	140	20	400	450	4-φ20	φ280	φ240	8-φ22	JGD3	4	940	700

180	ISW150-315	1480	100	880	1080	850	500	140	20	600	650	6-φ24	φ280	φ240	8-φ22	JGD4	6	1270	990
181	ISW150-315A	1240	100	880	1080	815	465	140	20	520	570	6-φ24	φ280	φ240	8-φ22	JGD4	6	1270	910
182	ISW150-315B	1180	100	800	1000	815	465	140	20	520	570	6-φ24	φ280	φ240	8-φ22	JGD4	6	1190	910
183	ISW150-350	1500	100	930	1130	870	500	140	20	600	650	6-φ24	φ280	φ240	8-φ22	JGD4	6	1320	990
184	ISW150-350A	1475	100	840	1040	870	500	140	20	600	650	6-φ24	φ280	φ240	8-φ22	JGD4	6	1230	990
185	ISW150-350B	1235	100	840	1040	835	465	140	20	520	570	6-φ24	φ280	φ240	8-φ22	JGB4	6	1230	910
186	ISW150-350C	1185	100	800	1000	835	465	140	20	520	570	6-φ24	φ280	φ240	8-φ18	JGD4	6	1190	910

询价单

新闻中心

暂无新闻

产品分类

暂无分类

站内搜索

荣誉资质

暂未上传

友情链接

暂无链接

快速导航

信息中心

荣誉资质

联系方式
