概述：

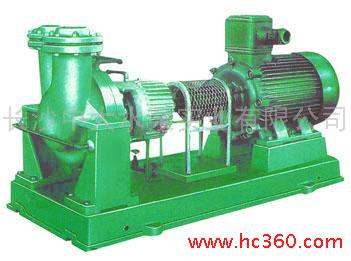

AY系列离心油泵是在Y型离心油泵基础上，消化引进国外先进技术，重新设计的新型离心油泵。采用高效节能水力模型，单两级AY油泵效率比Y型油泵效率总体高5～8%，多级油泵高2～5%。AY油泵结构型式、安装尺寸、性能范围与Y型油泵相同，便于老装置更新改造。

适用范围：
AY系列油泵主要用于石油精制，石油化工和化学工业。AY系列油泵主要输送不含固体颗粒的石油、液化石油气、其它石油制品、高温高压液体、易燃易爆液体。

AY型单级离心油泵性能范围：
流量Q=2.5～600m3/h
扬程H=30～330m
输送介质温度t=-45～+420℃

AY型多级离心油泵性能范围：
流量Q=6.25～155m3/h
扬程H=70～603m
输送介质温度t=-20～+300℃

型号意义：
例：50AYⅡ60×2B 250AYSⅢ150C
50，250--泵吸入口直径（mm）
AY--经过改造的离心油泵（S-**级叶轮为双吸）
Ⅱ，Ⅲ--过流部件材料代号 Ⅱ：铸钢 Ⅲ：铸不锈钢
60，150--单级扬程（m）
2--叶轮级数
A,B,C--叶轮切割次数，依次以A，B，C……表示。

结构特征：
 AY型单两级油泵分为单级单吸、单级双吸、两级单吸悬臂式，单级双吸和两级单吸、两级双吸两端支承式等六种结构。壳体径向剖分，特别适用于输送高温高压以及易燃、易爆或有毒的液体。安装方式为水平中心线支承。吸入，吐出法兰均垂直向上。 AY型多级离心油泵为径向剖分节段式结构。 从原动机看泵为逆时针方向旋转。
