| 产地 | 石家庄 |
|---|---|
| 驱动方式 | 电动 |
| 性能 | 耐磨 |
| 扬程 | 5-128 |
| 重量 | 10000 |
| 泵轴位置 | 卧式 |
| 叶轮吸入方式 | 单吸式 |
| 品牌 | 久嘉 |
| 型号 | ZJ |
该产品为悬臂、离心泵。采用卧式、垂直轴向中开式双泵壳结构，内衬为硬质合金有良好的耐 磨、耐腐蚀性和高可靠性。
产品结构合理，运行可靠，寿命长等特点。特别适用于中高浓度，强磨蚀工况。
产品优点l 易损件寿命长
l 效率高、低能耗
l 维护方便
l 运行费用低
l 可靠性高
ZJ系列渣浆泵性能参数
| 型号 | 轴功率P(Kw) | 清水性能 | 允许最大通过颗粒直径D(mm) | 重量Wt.(kg) | ||||
| 流量Q（m3/h） | 扬程H(m) | 转速n(r/min) | 最高效率η% | 汽蚀余量NPSH(m) | ||||
| 300ZJ-A100 | 450 | 464-1826 | 15.3-65.2 | 300-590 | 81.1 | 3 | 88 | 5265 |
| 300ZJ-A95 | 400 | 441-1735 | 13.8-58.8 | 300-590 | 78.1 | 3 | 88 | 5220 |
| 300ZJ-A90 | 560 | 505-1844 | 21.2-79.9 | 400-730 | 82.8 | 3.9 | 85 | 5005 |
| 300ZJ-A85 | 450 | 477-1742 | 18.9-71.3 | 400-730 | 79.8 | 3.8 | 85 | 4965 |
| 300ZJ-A70 | 630 | 635-2333 | 16.0-76.8 | 490-980 | 80.4 | 3.9 | 92 | 3560 |
| 300ZJ-A65 | 500 | 589-2166 | 13.8-66.2 | 490-980 | 77.4 | 3.7 | 92 | 3531 |
| 300ZJ-A56 | 250 | 395-1568 | 9.7-46.0 | 490-980 | 80.9 | 3.5 | 96 | 3030 |
| 250ZJ-A103 | 560 | 402-1573 | 29.7-110.5 | 400-730 | 74.5 | 2.8 | 69 | 5085 |
| 250ZJ-A96 | 560 | 403-1466 | 25.4-93.7 | 400-730 | 77.8 | 3.5 | 69 | 5035 |
| 250ZJ-A90 | 450 | 378-1374 | 22.3-82.4 | 400-730 | 73.8 | 3.4 | 69 | 4980 |
| 250ZJ-A85 | 800 | 376-1504 | 30.1-128.7 | 490-980 | 76.5 | 3.5 | 76 | 4530 |
| 250ZJ-A83 | 800 | 367-1469 | 28.7-122.7 | 490-980 | 75.5 | 3.5 | 76 | 4514 |
| 250ZJ-A80 | 710 | 354-1416 | 26.7-114.0 | 490-980 | 73.5 | 3.4 | 76 | 4490 |
| 250ZJ-A78 | 630 | 415-1796 | 21.1-102.5 | 490-980 | 71.5 | 3.2 | 76 | 4474 |
| 250ZJ-A75 | 560 | 300-1480 | 20.8-97.5 | 490-980 | 77.5 | 3 | 72 | 3480 |
| 250ZJ-A73 | 500 | 292-1441 | 19.7-92.4 | 490-980 | 76.5 | 3 | 72 | 3466 |
| 250ZJ-A70 | 450 | 280-1381 | 18.1-84.9 | 490-980 | 74.5 | 2.9 | 72 | 3446 |
| 250ZJ-A68 | 450 | 272-1342 | 17.1-80.1 | 490-980 | 73.5 | 2.7 | 72 | 3432 |
| 250ZJ-A65 | 315 | 299-1249 | 15.4-71.0 | 490-980 | 76.5 | 3 | 72 | 3020 |
| 250ZJ-A63 | 315 | 290-1211 | 14.4-66.7 | 490-980 | 75.9 | 3 | 72 | 3008 |
| 250ZJ-A60 | 280 | 276-1153 | 13.1-60.5 | 490-980 | 73.9 | 2.8 | 72 | 2991 |
| 200ZJ-A85 | 560 | 221-907 | 32.0-133.7 | 490-980 | 70.5 | 2.8 | 54 | 4110 |
| 200ZJ-A75 | 355 | 225-900 | 22.8-102.9 | 490-980 | 74.4 | 3 | 56 | 3070 |
| 200ZJ-A73 | 355 | 219-876 | 21.6-97.5 | 490-980 | 73.1 | 3 | 56 | 3056 |
| 200ZJ-A70 | 315 | 205-976 | 19.4-86.4 | 490-980 | 75.6 | 2.8 | 56 | 2465 |
| 200ZJ-A68 | 315 | 199-948 | 18.3-81.5 | 490-980 | 74.6 | 2.8 | 56 | 2453 |
| 200ZJ-A65 | 250 | 235-950 | 16.4-72 | 490-980 | 79.6 | 2.5 | 62 | 2323 |
| 200ZJ-A63 | 250 | 228-921 | 15.4-67.6 | 490-980 | 78.6 | 2.5 | 62 | 2311 |
| 200ZJ-A60 | 185 | 218-870 | 13.9-62 | 490-980 | 83.5 | 2.5 | 62 | 2223 |
| 200ZJ-A58 | 185 | 211-841 | 13-57.9 | 490-980 | 82.5 | 2.5 | 62 | 2214 |
| 150ZJ-A70 | 185 | 93-401 | 20-91.2 | 490-980 | 62.3 | 2 | 37 | 2245 |
| 150ZJ-A65 | 200 | 150-600 | 17.4-75.7 | 490-980 | 70.8 | 2.5 | 48 | 2223 |
| 150ZJ-A63 | 185 | 146-582 | 16.3-71.1 | 490-980 | 69.8 | 2.5 | 48 | 2211 |
| 150ZJ-A60 | 160 | 135-550 | 14.7-63.5 | 490-980 | 75.9 | 2.5 | 48 | 2203 |
| 150ZJ-A58 | 132 | 131-532 | 13.7-59.3 | 490-980 | 74.9 | 2.5 | 48 | 2033 |
| 150ZJ-A55 | 110 | 124-504 | 12.3-53.4 | 490-980 | 72.9 | 2.3 | 48 | 2019 |
| 150ZJ-C58 | 160 | 134-596 | 12.8-61 | 490-980 | 69.1 | 2 | 75 | 2063 |
| 150ZJ-A57 | 110 | 95-427 | 13.2-56.3 | 490-980 | 67.8 | 1.8 | 32 | 2023 |
| 150ZJ-A50 | 75 | 115-460 | 9.5-43.1 | 490-980 | 76.8 | 2.5 | 48 | 1735 |
| 150ZJ-A48 | 75 | 111-442 | 8.7-39.7 | 490-980 | 75.8 | 2.5 | 48 | 1728 |
| 150ZJ-A42 | 132 | 142-550 | 12.1-62.8 | 700-1480 | 77.1 | 2.2 | 69 | 1605 |
| 100ZJ-A50 | 160 | 85-360 | 20.5-100.2 | 700-1480 | 69.6 | 2.5 | 34 | 1475 |
| 100ZJ-A46 | 132 | 79-331 | 17.3-84.8 | 700-1480 | 67.6 | 2.3 | 34 | 1461 |
| 100ZJ-A42 | 90 | 66-275 | 14.7-70.8 | 700-1480 | 71 | 2.5 | 35 | 1075 |
| 100ZJ-A39 | 75 | 61-255 | 12.6-61 | 700-1480 | 69 | 2.4 | 35 | 1064 |
| 100ZJ-A42 | 90 | 83-365 | 12.7-66.8 | 700-1480 | 71.6 | 2.5 | 40 | 1085 |
| 100ZJ-A36 | 55 | 61-245 | 9.7-49.5 | 700-1480 | 71.6 | 2 | 32 | 1010 |
| 100ZJ-A33 | 45 | 56-225 | 8.2-41.6 | 700-1480 | 69.6 | 1.8 | 32 | 1003 |
| 80ZJ-A52 | 160 | 51-242 | 22.1-109.8 | 700-1480 | 56.3 | 2.1 | 21 | 1465 |
| 80ZJ-A42 | 75 | 61-204 | 14.4-70.4 | 700-1480 | 66.7 | 2.5 | 24 | 1053 |
| 80ZJ-A39 | 55 | 57-189 | 12.4-60.7 | 700-1480 | 64.7 | 2.4 | 24 | 1042 |
| 80ZJ-A36 | 45 | 46-190 | 9.6-51.4 | 700-1480 | 67.7 | 2.5 | 24 | 980 |
| 80ZJ-A33 | 37 | 43-174 | 8-43.2 | 700-1480 | 65.7 | 2.3 | 24 | 973 |
| 65ZJ-A30 | 15 | 23-79 | 7.4-34.8 | 700-1480 | 63.5 | 2 | 19 | 504 |
| 65ZJ-A27 | 11 | 20-71 | 6-28.2 | 700-1480 | 61.5 | 1.8 | 19 | 500 |
| 50ZJ-A50 | 90 | 27-111 | 22.3-110.7 | 700-1480 | 45.1 | 3 | 13 | 1378 |
| 50ZJ-A46 | 55 | 23-94 | 17.9-85.8 | 700-1480 | 44.7 | 1.4 | 14 | 1082 |
| 50ZJ-A33 | 18.5 | 12-54 | 7.7-42.5 | 700-1480 | 42.1 | 2.9 | 13 | 537 |
| 40ZJ-A17 | 7.5 | 4-23 | 9-44.6 | 700-1480 | 52.4 | 2.5 | 11 | 121 |
l 随着杂质泵技术的发展和完善，我公司结合用户反馈经验，利用现代流体力学的理论、现代机械理论、电脑软件设计技术;我公司推
出了ZJ系列渣浆泵，该系列渣浆泵具有型号全、性能工况覆盖广、选型方便等特点。
l 本系列产品设计为单级、单吸、离心式渣浆泵。按结构形式分为卧式（ZJ系列）和立式（ZJL系列）。卧式泵按出口直径分为350mm、
300mm、250mm、200mm、150mm、100mm、80mm、65mm、50mm、40mm等多种规格;每种规格口径的泵根据扬程需要有不同的叶轮直径供选择。
l 该系列渣浆泵在水力设计、结构设计等方面有创新，过流部件采用了自行研制的抗磨蚀的高铬耐磨合金铸铁制造，具有效率高、节
能、使用寿命长、重量轻、结构合理、运行可靠、振动小、噪音低、维修方便等显著特点。

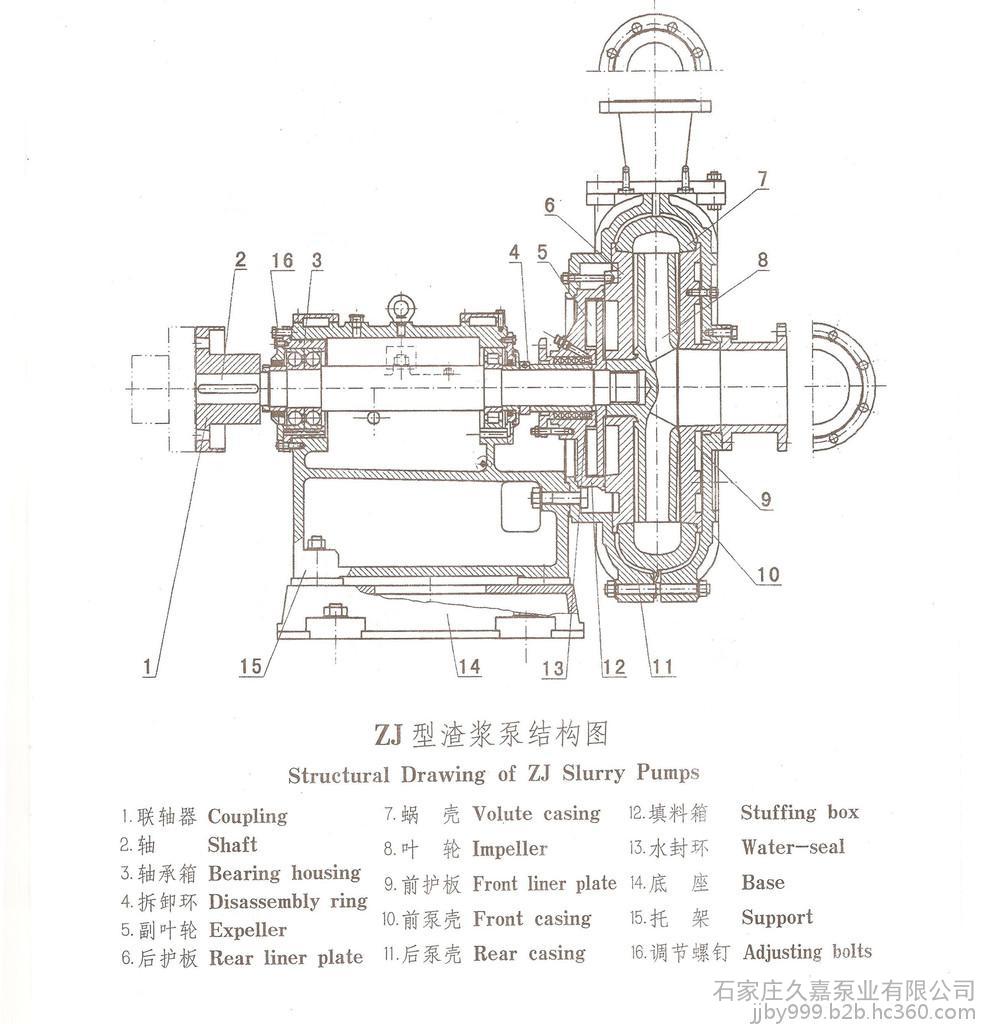

l 泵体采用双泵壳结构，方便更换过流部件;根据压力需要外泵壳采用球墨铸铁或灰铸铁，内泵壳采用高铬抗磨白口铸铁或铸钢。
适用范围：ZJ系列渣浆泵主要适用于电力、冶金、煤炭、建材、化工等工业行业，主要是用来输送含有固体颗粒的磨蚀性浆体，如选矿
厂处理精矿和尾矿、电厂除灰渣、选煤厂输送煤泥和重介选煤、海岸河道采矿作业输送矿浆等。其所能处理浆体的最大重量浓度为：灰
浆45%，矿浆60%;根据用户需要可串联进行运行。
ZJ渣浆泵密封形式 密封形式：ZJ系列渣浆泵可以采用副叶轮加填料组合式密封和机械密封两种轴封形式。
（1）副叶轮动力密封：副叶轮密封利用叶轮与串联的副叶轮产生的压力密封，填料或唇口密封作为停车密封。在泵进口正压力值不大
于泵出口压力值10%时的单级泵或多级串联的第一级泵，可以采用这种密封形式。它可以在没有轴封水的情况下运行，不稀释矿浆、密
封效果好等特点。但将增加功率消耗（一般需增加轴功率的5%左右）。填料密封是常见的一种轴封形式，适用于各种工况条件，可匹
配聚四氟乙烯填料、石墨填料等特殊材质，可用于腐蚀性或高温条件下。它具有结构简单、维修方便等优点。
（2）机械密封：采用国际领先的密封技术，密封效果好。集装式结构使安装与更换更方便，不同的结构形式适应不同的工况条件。磨
擦副材料采用高硬度陶瓷及合金材料，机械密封和密封箱设计与配合符合介质流动状态，因而具有较高的抗磨性和抗震性，在各种恶劣
的工况下均能保证客户满意。
举例如下：200ZJ-A60
200：吐出口径；ZJ：产品系列 ；A：叶轮叶片数；60：叶轮直径
