| 用途 | 石油钻机修井机 |
|---|---|
| 钻孔直径 | 10（mm） |
| 钻孔深度 | 10（m） |
| 钻孔角度 | 120（°） |
| 外形尺寸 | 10*20*30（mm） |
| 重量 | 0.1（t） |
| 立轴转速 | 1200 |
| 钻杆直径 | 10 |
| 加工定制 | 是 |
| 品牌 | 凯翔石油 |

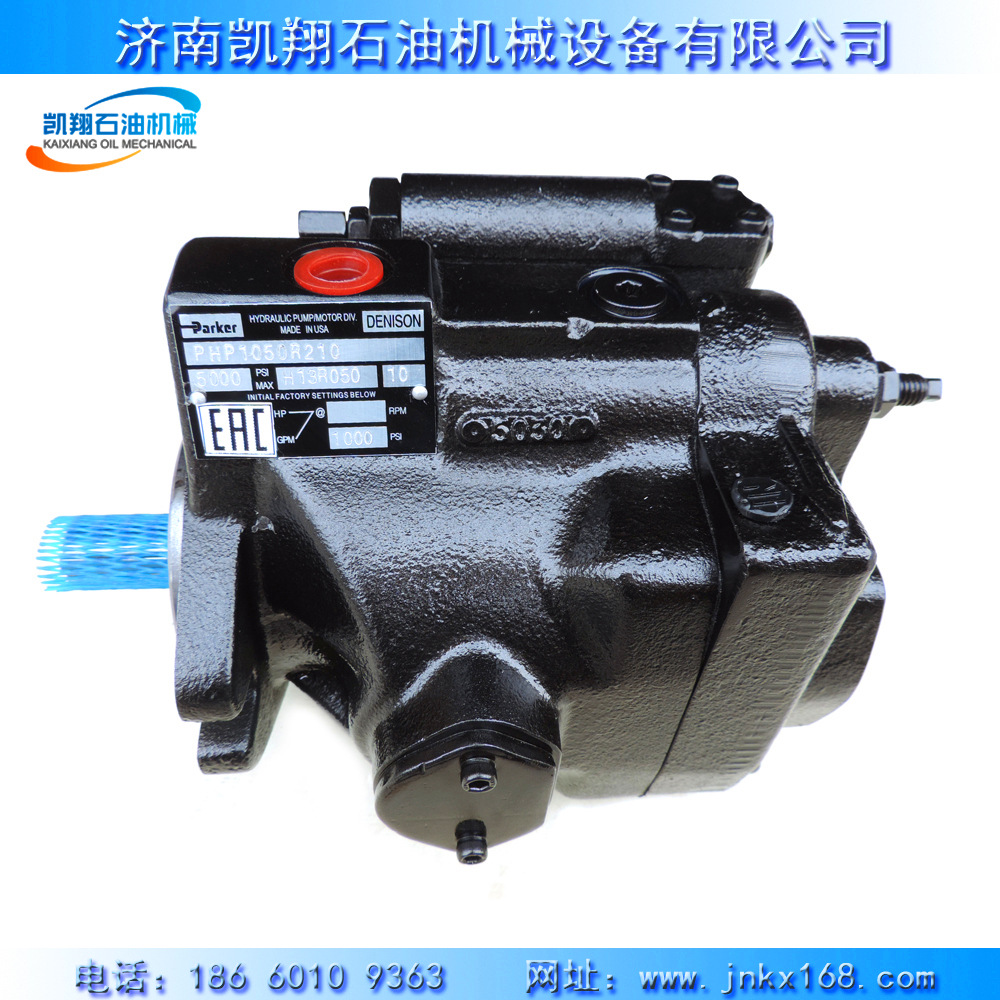

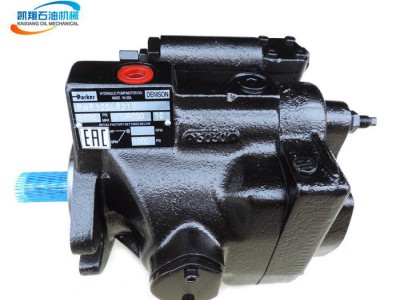

| 型号 | PHP1050R210 |
PS系列液压盘式刹车装置为机、电、液一体化产品，它是绞车的重要部件。PS系列液压盘式刹车装置由三部分组成: 制动执行机构、液压站及操作台。它们之间用液压管线连接。液压站是动力源，为执行机构提供必需的液压动力；操作台是执行机构的控制中心；执行机构是刹车制动的执行部分，它由刹车钳、钳架、刹车盘三部分组成，其中刹车钳又分为常开式工作钳和常闭式安全钳两种型式，刹车盘分为风冷盘、水冷盘和实心盘三种。 装置具有以下四种功能 :1、工作制动2、紧急制动3、驻车制4、过卷/防碰保护。 液压盘式刹车装置主要由:制动执行机构、液压站和操作台三部分组成。 制动执行机构主要包括：工作钳、安全钳、刹车盘和钳架四部分。 工作钳主要由：刹车块、钳体、销轴、杠杆、支杆、半圆挡圈、销轴Ⅱ、油缸端盖、缸体、拉簧、后端盖、销轴Ⅲ、调节螺母、活塞杆组成。 安全钳主要由：刹车块、钳体、销轴、杠杆、支杆、半圆挡圈、销轴、活塞、油缸端盖、油缸、锁紧螺母、调节螺母、销轴Ⅲ组成。 刹车盘按结构形式分为：水冷式、风冷式和实心刹车盘三种。 钳架是执行机构的基座，工作钳及安全钳均安装在该基座上。 液压站包括：油箱组件、泵组、控制块总成、加油组件、电控箱等 | ||||
| PSZ75-6-00 液压站 | ||||
| 名称 | 图号 | 名称 | 图号 | |
| 液压站 | BK-Z | 快换接头 | 3/8BSP | |
| 直动式溢流阀 | BK-F-Y | 塑料管夹 | THPG1-228 | |
| 倒装式压力管路过滤器 | ZU.1-E25×10BD-P | 管接头 | HB970 | |
| 单向阀 | BK-F-D | 管接头 | JB966 | |
| 螺母 | 90251000 | 旋转式管路过滤器 | SP-06×25 | |
| 螺钉M10×25 | GB70-85 | 压力表0-16MPa | YN60-Ⅲ | |
| 双头螺栓M10×50 | MECC标准 | 测压软管 | HFH2-P1-2-P-1.5 | |
| 螺母M10 | MECC标准 | 隔壁直通式管接头 | JB97422 | |
| 接头体M14×1.5/ M22×1.5 | JB984 | 管接头22/ G1/2″ | JB966 | |
| 测压接头G1/4″/M16 | PT-7 | 变径管22/28 | 22/28 | |
| 高压球芯截止阀 | BK-F-G1 | 防爆电机B35 | YB100L1-4W | |
| 高压胶管总成221-600KA | JB1885-77 | 高压球芯截止阀 | BK-F-G3 | |
| 高压球芯截止阀 | BK-F-G2 | 带加强筋的PVC管 | d20mm | |
| 手摇泵 | QH-25 | 螺钉 | GB5780-86 | |
| 高压球芯截止阀 | QJH-15G | 隔爆电控箱 | EXX | |
| 蓄能器 | NXQ-F6.3/200 | 螺栓 | GB5780-86 | |
| 直回式回油滤油器 | RFA-40×10Y | 螺栓 | GB5780-86 | |
| 冷却器 | KMCL-3Y04 | 套筒法兰 | 90261001 | |
| 管接头M22/ ZG3/4″ | JB966 | 梅花联轴器 | ML2 | |
| 空气滤清器 | QUQ2 | 油箱90L | Tank90L | |
| 隔爆电加热器 | BGY2-120/1 | 柱塞泵 | A10V | |
| O 形圈 ￠75×3.1 | GB1235-76 | 管接头 | JB966.4.00 | |
| 螺钉 M8×18 | GB70-85 螺钉M8×18 | 接头体 | JB984 | |
| 油路块 | 90251002 | 螺钉M16×45 | GB70-85 | |
| 油路块 | 9.0251E+14 | 接头体 | JB984 | |
| 接头体 | 262004 | 高压胶管总成 | JB1885 | |
| 快换接头1/4BSP | HA050200 | 高压胶管总成 | JB1885 | |
| 液压站箱体 | 90252000 | 液位温度计 | YW2-150 | |
| 接头体 | 90262003 | 控制阀块总成 | 9025100 | |
