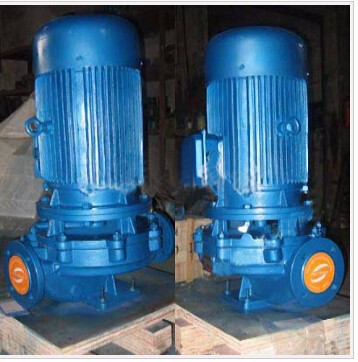

ISG型立式离心管道泵

ISG型立式离心管道泵-概述与用途：

  ISG立式管道油泵，是本单位科技人员联合国内水泵专家选用国内优秀水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质、场合等不同在ISG型基础上派生出热水泵、高温泵、耐腐蚀化工泵、油泵、防爆化工泵、低转速泵。该系列产品具有高效节能、噪音低、性能可靠等优点，复合最新国家机械部JB/T53058-93的标准要求，产品按国际ISO2858标准设计制造。

  1、ISG型立式管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套使用温度T<80℃  。

  2、IRG型立式热水泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送及城市住房采暖循环用泵，使用温度120℃以下。

  3、IHG立式管道化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃-120℃

  4、YG立式管道油泵，供输送汽油、煤油、柴油等石油产品，被输送介质温度为-20℃-120℃

  ISG型立式离心管道泵-产品特点：

  (1)泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。

  (2)叶轮直接安装在电机的长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动小、噪音低。

  (3)轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材料，耐磨密封，能有效地延长机械密封的使用寿命。

  (4)安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。

  (5)可根据使用要求即流量和扬程的需要采用泵的串、并联运用方式。

  (6)可根据管路布置的要求采用泵的竖式和横式安装。

  ISG型立式离心管道泵-技术参数：

  性能：

  流量范围：1m3/h~1400m3/h

  扬程范围：8m~140m

  电机功率：0.55kw~1130kw

  ISG型立式离心管道泵-型号意义：

  例子：ISG  50  -160(I)(A)(B)(C)

  ISG-------泵类型

  ISG---------单级单吸管道离心泵

  IRG---------单级单吸热水管道离心泵

  IHG---------单级单吸化工泵

  YG---------单级单吸管道离心油泵

  50-----------泵进、出口公称直径mm

  160---------泵叶轮名义直径mm

  I---------流量分类

  A---------叶轮第一次切割

  B---------叶轮第二次切割

  C---------叶轮第三次切割

  ISG型立式离心管道泵-性能参数：
