| 材质 | 玻璃钢 |
|---|---|
| 传动方式 | 齿轮传动 |
| 电压 | 220V |
| 级数 | 单级 |
| 类型 | 抽风机 |
| 配套电机功率 | 0.25KW |
| 性能 | 耐磨风机 |
| 叶片数 | 10 |
| 用途 | 船用风机 |
| 噪声 | 0-20db |
| 种类 | 除尘/环保风机 |
| 重量 | 100kg |
| 轴功率 | 0.25KW |
| 转速 | 960r/mim |
| 风机压力 | 中压风机 |
| 气流方向 | 离心式 |
| 品牌 | 鑫煤 |
| 型号 | 4-72 |
| 加工定制 | 是 |
| 涡轮头材质 | 玻璃钢 |
| 旋转方式 | 右旋转风机 |
2C型离心式通风机 环保通风设备离心风机 抽风机
一、风机用途
4-72型离心通风机可作为一般工厂及大型建筑物的室内通风换气用，输送空气和其他不自然的，对人体无害的、对钢材无腐蚀性的气体。B4-72型风机可作为易燃挥发性气体的通风换气用。气体内不许有粘性物质，所含尘土及硬质颗粒物不大于150mg/m3。气体温度不得超过80℃。B4-72 型风机的性能与选用件及基础尺寸与4-72 型一致，可按其样本选择。该风机结构基本与4-72型相同，No2.8-6A采用B35型带法兰盘与底脚的电动机。No6~12C、D电动机选用该表中与Y系列对应的YB系列，安装型式为B3。F4-72型风机采用玻璃钢质材用于输送腐蚀性气体，其性能与基础尺寸同于4-72型。
二、风机形式
从电动机一侧正视，叶轮顺时针旋转，称为右旋风机，以“右”表示，叶轮逆时针旋转，称为左旋风机，以“左”表示。风机的出口位置，以机壳的出风角度表示。4-72型风机NO2.6-6出厂时均做成1种形式，使用单位根据要求再安装成所需要的位置，订货时不需注明。NO2.8出风口位置调整范围0°～225°，间隔是22.5°。NO8～12出风口位置调整范围0°～225°，间隔是45°。NO16～20出风口位置制成固定的三种0°、90°、180°，不能调整，订货时需注明。风机的传动方式有A、B、C、D四种。4-72型风机中NO2.8-6采用A式传动，NO8-12采用C、D式传动，NO16-20采用B式传动。
三、结构特点
4-72型风机中NO2.8-6主要由叶轮、机壳、进风口等 竞部分分配直联电机而组成，NO8-20除具有上述部分外，还有传动部分等。
◆叶轮由10后倾的机翼型叶片、曲线型前盘和平板后盘组成，用钢板或铸铝合金制造，并经动、静平衡校正，空气性能良好，效率高，运转平稳。

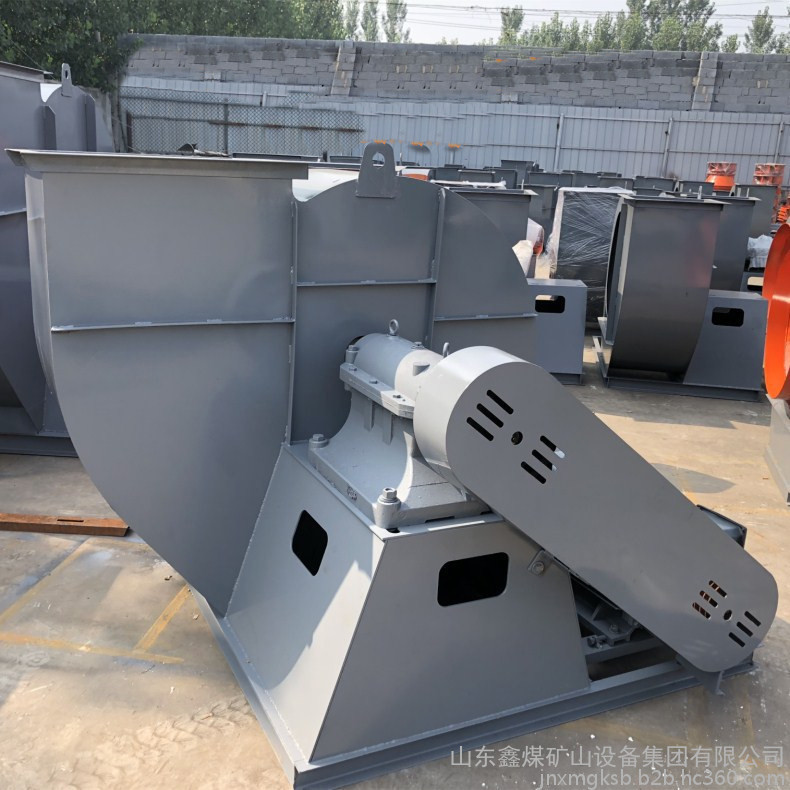

◆机壳做成三种不同型式。NO2.8-12机壳作成整体，不能拆开，NO16-20的机壳制成三开式，除沿中分水平分为三半外，上半部再沿中心线垂直分为二半，用螺栓连接。

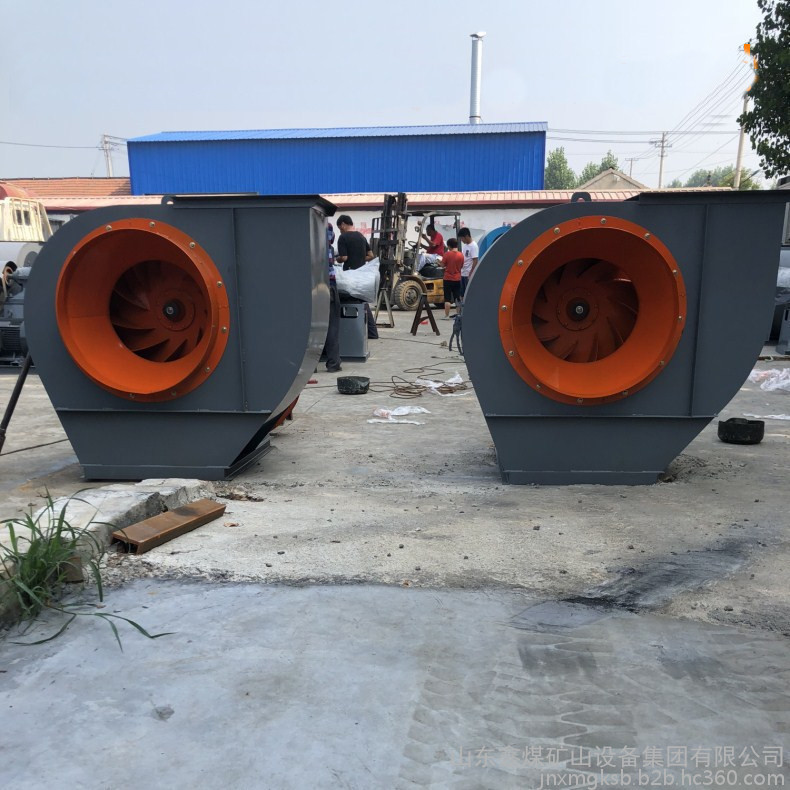

◆进风口制成整体，装于风机的侧面，与轴向平行的截面为曲线形状，能使气体顺利进入叶轮，且损失较小。

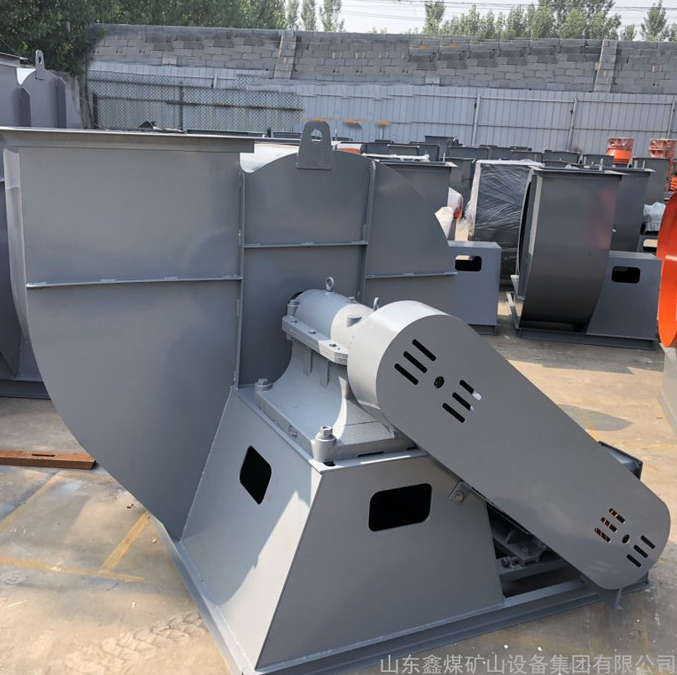

◆传动部分由主轴、由承箱、流动轴承、带轮或联轴器组成。
四、4-72型主要参考数据：
|
机号 |
转速 |
流量 |
全压 |
电机型号 |
电机功率 |
|
2.8A |
2900 |
1330-2450 |
950-588 |
Y90S-2B35 |
1.5 |
|
3.2A |
2900 |
1975-3640 |
1245-784 |
Y90L-2B35 |
2.2 |
|
1450 |
991-1910 |
313-196 |
Y90S-4B35 |
1.1 |
|
|
3.6A |
2900 |
2930-5408 |
1617-1068 |
Y100L-2B35 |
3 |
|
1450 |
1470-2710 |
402-274 |
Y90S-4B35 |
1.1 |
|
|
4A |
2900 |
4020-7420 |
1999-1313 |
Y132S1-2B35 |
5.5 |
|
1450 |
2101-3701 |
500-333 |
Y90S-4B35 |
1.1 |
|
|
4.5A |
2900 |
5730-10580 |
2528-1666 |
Y132S2-2B35 |
7.5 |
|
1450 |
2860-5280 |
637-421 |
Y90S-4B35 |
1.1 |
|
|
5A |
2900 |
7950-14720 |
3175-2195 |
Y160M1-2B34 |
15 |
|
1450 |
4520-8370 |
794-549 |
Y100L1-4B35 |
2.2 |
|
|
6A |
1450 |
10600-19600 |
1137-784 |
Y112M-4B35 |
4 |
|
960 |
15250-17600 |
500-343 |
Y100L-6B35 |
1.5 |
|
|
6C |
2240 |
8520-15800 |
2724-1882 |
Y160L-4 |
15 |
|
2000 |
7560-14000 |
1793-1499 |
Y160M-4 |
11 |
|
|
1800 |
5920-15800 |
1764-1215 |
Y132M-4 |
7.5 |
|
|
1600 |
7560-14000 |
1392-960 |
Y132S-4 |
5.5 |
|
|
1250 |
5920-11000 |
843-578 |
Y100L2-4 |
3 |
|
|
8C |
1800 |
20100-27450 |
3116-2930 |
Y200L2-2 |
30 |
|
1800 |
29900-34800 |
2795-2362 |
Y200L2-2 |
37 |
|
|
1600 |
17920-31000 |
2470-1842 |
Y180M-2 |
22 |
|
|
1250 |
14000-24200 |
1509-1137 |
Y160M-4 |
11 |
|
|
1120 |
20200-21650 |
1000-911 |
Y160M-4 |
11 |
|
|
1120 |
12500-18620 |
1205-1862 |
Y132M-4 |
7.5 |
|
|
900 |
10050-14950 |
774-696 |
Y112M-2 |
4 |
|
|
800 |
8960-15500 |
617-461 |
Y110L2-4 |
3 |
|
|
10C |
1250 |
34800-50150 |
2342-1862 |
Y225S-4 |
37 |
|
1120 |
33900-45000 |
1852-1490 |
Y200L-4 |
30 |
|
|
1000 |
37650-40100 |
1274-1186 |
Y180L-4 |
22 |
|
|
900 |
25050-36100 |
1215-960 |
Y160L-4 |
15 |
|
|
800 |
22150-32100 |
960-764 |
Y160M-4 |
11 |
|
|
710 |
19780-22850 |
755-598 |
Y132M-4 |
7.5 |
|
|
630 |
17540-25280 |
598-470 |
Y132S-4 |
5.5 |
|
|
12C |
1120 |
53800-77500 |
2715-2146 |
Y280S-4 |
75 |
|
1000 |
48100-69300 |
2166-1715 |
Y225M-4 |
45 |
|
|
900 |
54600-62200 |
1578-1382 |
Y250M-6 |
37 |
|
|
800 |
38600-58860 |
1382-1245 |
Y200L2-6 |
22 |
|
|
710 |
34200-49500 |
1088-862 |
Y200L1-6 |
18.5 |
|
|
630 |
30400-43900 |
862-686 |
Y160L-6 |
15 |
|
|
560 |
34140-38900 |
646-540 |
Y160L-6 |
11 |
|
|
500 |
30520-34800 |
490-431 |
Y160M-6 |
7.5 |
|
|
6D |
1450 |
6840-12720 |
1137-784 |
Y112M-4 |
4 |
|
960 |
4520-8370 |
500-343 |
Y100L-6 |
1.5 |
|
|
8D |
1450 |
16200-27990 |
2019-1529 |
Y180L-4 |
18.5 |
|
960 |
10730-18560 |
892-676 |
Y132M2-6 |
5.5 |
|
|
730 |
8150-14150 |
519-392 |
Y132M-8 |
3 |
|
|
10D |
1450 |
40400-58200 |
3156-2499 |
Y250L-4 |
55 |
|
960 |
26730-38500 |
1382-1098 |
Y180L-6 |
15 |
|
|
730 |
20800-29300 |
804-637 |
Y160L-8 |
7.5 |
|
|
12D |
960 |
48100-66500 |
1989-1578 |
Y250M-6 |
37 |
|
730 |
35000-50500 |
1147-921 |
Y250S-8 |
18.5 |
