| 材质 | 铸铁 |
|---|---|
| 驱动方式 | 电动 |
| 用途 | 排污泵 |
| 泵轴位置 | 卧式 |
| 叶轮结构 | 半开式叶轮 |
| 叶轮数目 | 单级 |
| 叶轮吸入方式 | 单吸式 |
| 原理 | 叶片泵 |
| 性能 | 不阻塞 |
| 扬程 | 30（m） |
| 转速 | 1450（r/m） |
| 功率 | 2.2（kw） |
| 流量 | 40（m3/h） |
| 规格 | HW |
| 品牌 | JOTO |
| 型号 | HW |

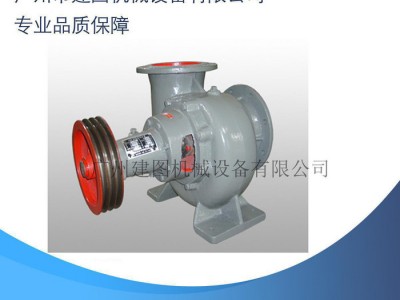

1、概述：HW系列泵为卧式、单级、单吸后开式蜗壳混流泵。具有结构合理、使用可靠、检修方便，而且效率高、体积小、重量轻等优点。2、适用范围：HW系列泵适用于输送清水，浓度不超过3%的纸浆或PH=3~10、纤维长度小于80mm的溶液，以及物理、化学性质类似水的其它液体，被输送液体温度不应高于50℃。广泛用于农业排灌、工业废水和城市给排水。其中HW特低扬程混流泵扬程低、流量大、能耗低、效益高，特别适合低扬程地区的泵站建设与改造。3、性能范围：流量180~900m3/h 扬程3~12.5m进口直径150~300mm 配套功率4~30kw4、型号说明：
5、材质说明：
| 清水型 | 纸浆型 | 污水型 | |
| 泵体 | HT200 | HT250 | 根据溶液的PH值不同而定 |
| 叶轮 | HT200 | 球墨铸铁 | |
| 轴 | 45# | 45# | |
| 泵盖 | HT200 | HT250 | |
| 密封 | 填料密封 | 填料密封或机械密封 | 填料密封或机械密封 |
300HW-8
型 号 | 额 定 性 能 | 功 率 | 皮带轮直径 | 重量 | |||||
流量 | 扬程 | 转速 | 效率（%） | 汽蚀余量（m） | 轴功率 | 配用功率（kw） | |||
150HW-5 | 180 | 5 | 1450 | 82 | 3 | 2.99 | 4 | 200 | 80 |
150HW-7 | 7 | 1450 | 82 | 4.2 | 4.48 | 5.5 | 80 | ||
150HW-12 | 12.5 | 1450 | 82 | 5.5 | 7.47 | 11 | 95 | ||
200HW-3 | 360 | 3 | 970 | 80 | 5 | 3.8 | 4 | 250 | 130 |
200HW-4 | 4 | 1075 | 81 | 5 | 4.9 | 5.5 | |||
200HW-5 | 5 | 1145 | 82 | 4 | 5.98 | 7.5 | |||
200HW-8 | 450 | 8 | 1450 | 83.5 | 4 | 11.5 | 15 | ||
250HW-3 | 450 | 3 | 725 | 80 | 4 | 4.5 | 5.5 | 280 | 195 |
250HW-4 | 485 | 4 | 865 | 82 | 4 | 6.5 | 7.5 | ||
250HW-5 | 540 | 5 | 970 | 82 | 4 | 8.97 | 11 | ||
250HW-8 | 680 | 8 | 1225 | 82 | 4 | 18.1 | 22 | ||
300HW-3 | 720 | 3 | 660 | 81 | 5 | 7.3 | 7.5 | 300 | 290 |
300HW-4 | 720 | 4 | 730 | 82 | 5 | 9.6 | 11 | ||
300HW-5 | 792 | 5 | 800 | 83 | 4 | 13.0 | 15 | ||
900 | 8 | 970 | 84 | 4 | 23.1 | 30 | |||
350HW-4 | 920 | 4 | 730 | 81 | 4.5 | 12.35 | 15 | 300 | 360 |
350HW-5 | 1000 | 5 | 800 | 80 | 4.5 | 16.5 | 18.5 | ||
350HW-8 | 1000 | 8 | 970 | 85 | 5 | 25.35 | 30 | ||
400HW-7 | 1260 | 6.8 | 730 | 85 | 5 | 27.13 | 30 | 350 | 420 |
400HW-10 | 1400 | 9.9 | 730 | 85 | 5 | 43.88 | 55 | 480 | |

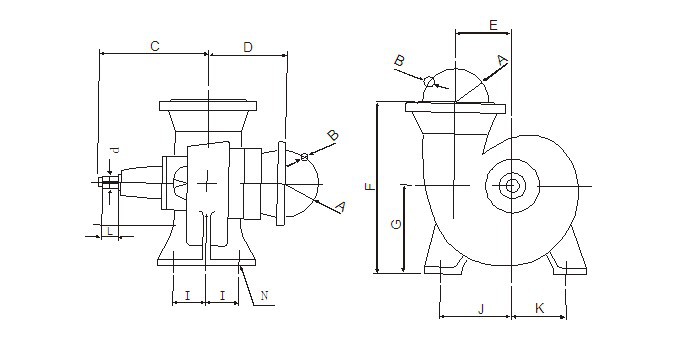

型 号 | A | B | C | D | E | F | G | I | J | K | N | L*d |
150HW-5 | Φ225 | 8-Φ17.5 | 400 | 165 | 158 | 400 | 212 | 80 | 170 | 120 | 4-Φ18..5 | 44*Φ20 |
150HW-12 | Φ225 | 8-Φ17.5 | 443 | 125 | 170 | 465 | 225 | 60 | 160 | 140 | 4-Φ18..5 | 56*Φ35 |
200HW | Φ280 | 8-Φ17.5 | 455 | 190 | 180 | 500 | 265 | 100 | 220 | 150 | 4-Φ18..5 | 58*Φ35 |
250HW | Φ335 | 12-Φ18 | 532 | 205 | 223 | 600 | 325 | 120 | 270 | 190 | 4-Φ18..5 | 83*Φ50 |
300HW | Φ395 | 12-Φ24 | 617 | 280 | 278 | 735 | 385 | 150 | 330 | 230 | 4-Φ24 | 83*Φ50 |
350HW | Φ450 | 12-Φ24 | 620 | 300 | 290 | 810 | 430 | 160 | 370 | 260 | 4-Φ24 | 83*Φ50 |
专业制造：
