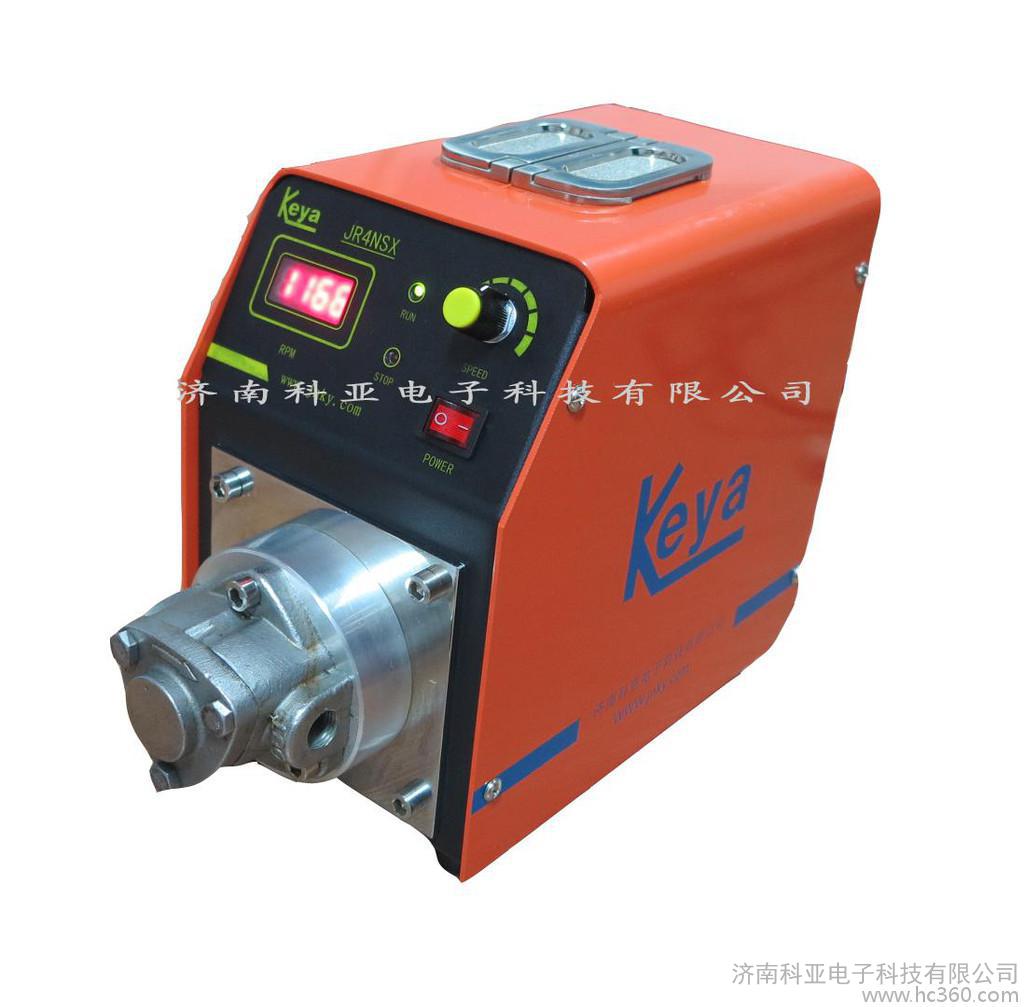

JR4WSX微型精密齿轮泵使用说明

一、介绍：

泵头采用316不锈钢材料精密加工的壳体，PEEK精密加工的齿轮，具有耐腐、耐高温、寿命长、体积小、无泄漏等特点。

驱动部分：采用直流无刷电机无级调速，具有效率高、噪音小、寿命长、免维护等特点；

该系列齿轮泵流量稳定、无脉动、小流量（4500ml/min以下），适用于喷绘机，喷码机，医药，化工，水处理，印刷，清洗，包装，灌装机，食品加工等领域的液体计量输送。

二、技术指标

★ 供电方式：AC220V  ±20%，50/60Hz

★ 消耗功率：≤150W

★ 转速范围：300-2800 rpm

★ 流量范围：450ml－4500ml/min

★ 转速精度：±1.0%

★ 转速调节分辨率：1.0 rpm

★ 每转流量：1.5ml ±0.1ml（水介质）

★ 液体内颗粒：≤10μm

★ **大出口压力：测试条件：纯净水JR4WSX ：0.5MPa

★ 输送液体温度： -5-55℃

★ 输送液体粘度：≤300cSt

★ 使用介质：常温下酸、碱、盐、有机溶剂、油类

★ 工作环境：环境温度0-40℃，相对湿度＜80%(不结露)

★ 泵体出口管：内径8.5 mm 外径：10 mm

★ 外形尺寸：(长×宽×高)290×135×215(mm)

★ 重量：6.6kg

三、功能特点

★ 可安装不同流量的泵头

★ 体积小  低噪音  无脉动  无泄漏

★ 4位LED数码管显示实际转速

★ 可根据客户需求 加装各种通讯接口和远程控制

四、操作步骤：

1、通电：

接通总电源  打开后部电源开关  打开前面板使能开关（此时运行指示灯亮 LED数码管显示实际转速）  调整转速旋钮直至设定理想转速。

2、停止：

关断总电源或断开前面板的使能开关（暂时停止），此时前面板的STOP指示灯亮起。

五、注意事项：

1、当长时间不使用时，请务必关闭后部的电源开关或断开电源插头！

2、当泵体内没有液体时，请不要开启或运转！

3、输送的液体内如有微颗粒时，请加装过滤网，否则损坏泵体内部齿轮或严重影响泵头寿命！

4、长时间不用存放时，换用清水运转60秒将液体导出，使泵体内部无残余液体，然后存放

五、结构示意图：见下图:

六：流量/转速对照表
  以下数据，均为水介质测试结果
