| 测量范围 | 0~60MPa |
|---|---|
| 精度等级 | 1KPa |
| 类型 | 压力表校验器 |
| 外形尺寸 | 410*410*180 |
| 显示方式 | 数显式 |
| 重量 | 12.6KG |
| 结构型式 | 台式 |
| 品牌 | KSD |
| 型号 | DG-60C |
| 加工定制 | 是 |

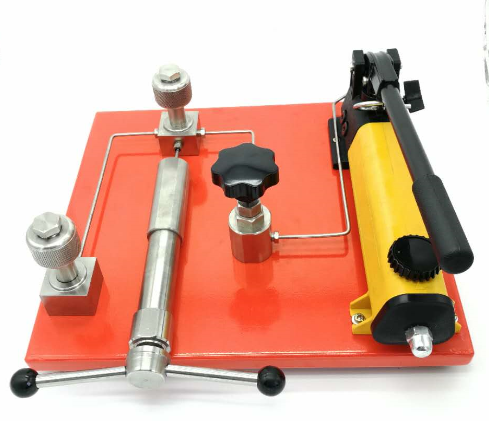

KSD-DG-60C台式液压源
概述：
压力校验台（高压）是一款高压压力发生源。与压力校验仪、精密数字压力表或精密压力表配合使用，在校验一般（精密）压力表、压力（差压）变送器及压力传感器与压力开关时发生稳定的压力，也可以测量压力的仪表制造厂校验仪表提供压力源。高压型压力校验台也适用于压力过程控制中实验室压力调试。
特点：
1、结构简单、可靠性高、操作维护方便；
2、造压部分采用进口“恩派克”造压泵，升压快、密封性能好不易泄露；
3、压力调节范围大，升降压平稳；
4、由于它的结构为开放、透明式，因此，用户在维护、保养时极为方便；
5、全不锈钢部件，使用寿命长。
2、技术指标
2.1 造压范围： 0 ~ 60MPa
2.2 调节灵敏度：min 1kPa
2.3 测量介质：变压器油
2.4 外形尺寸：410×410×180（长×宽×高）
2.5 重 量： 12.6kg
3、使用操作
3.1.正程检测
拧下输出2、输出3接头上的堵头，打开过压保护阀，（此时过压保护阀必须打开），
将微调调至适当位置（中间位置）。安装标准表和被检表后，将泵体截止阀顺时针打开，轻轻操作杠杆，使传压介质至压力输出接口。操作杠杆升压至1-5MPa左右时，关闭过压保护阀后，打开泵体截止阀以便测试完后卸压（逆时针方向旋转即可），用微调调节压力，逐点检测。
3.2.回程检测
按规程在满量程读数后，用微调缓慢降压至检定点，逐点检测，直至零点。当操作微调不能降压时，可以轻轻开启过压保护阀进行降压。
3.3.高压状态下，出现压力下降时，请检查过压保护阀是否关闭到位，并检查输出接头是否拧紧。(先使用微调将压力微调到62MPa左右，稳压2~3分钟后，再缓慢调至60MPa。)
4、注意事项
4.1压力泵应选择平整易操作的台面放置，避免进入有高腐蚀性气体及粉尘颗粒的环境中使用。
4.2被检仪器应作适当清洗，避免污渍进入检测回路。
4.3输出2、输出3接嘴为专用快速接头，端面密封，
安装仪表时，均匀用力拧紧，大概在密封面相互贴紧时，再拧1~2圈，即可。
4.4输出2、输出3接嘴为上下两件组成，使用时应经常检查下部锁紧螺丝是否连接可靠，若连接不可靠，在遇高压情况下，可能造成崩脱。
4.5当杠杆造压较重时，请使用微调升压，则较为轻松。
各部件名称及功能
| 编号 | 名 称 | 功 能 |
| 1 | 泵体总成 | 各部件组合安装 |
| 2 | 压力输出 | 连接标准表或被检表 |
| 3 | 压力输出 | 连接标准表或被检表 |
| 4 | 稳 压 阀 | 高压下有泄漏时锁定，可保持压力平稳 |
| 5 | 过压保护阀 | 当大压力中关闭稳压阀后，仍然泄漏，顺时针关闭该阀，保护打压泵内单向阀 |
| 6 | 打 压 泵 | 通过操作带动活塞加水到微调内部 |
| 7 | 油 杯 | 加入1/2洁净变压器油或纯净水 |
| 8 | 截 止 阀 | 打压时关闭，释放压力时，打开 |
| 9 | 微 调 | 增加或减少压力 |
正常情况下④过压保护阀都是打开，除非在高压下，为了保护泵体内单向阀，请在打压到5MPa左右后顺时针关闭该阀，再用微调调节压力。测试完毕后先打开泵体截止阀⑦后再打开过压保护阀④
