外形尺寸	800*500*400（mm）
产品认证	CCC
额定电流	380（A）
结构形式	挂壁式
外壳材质	钢材
用途	进线柜
壳体防护等级	56
品牌	chint/正泰
型号	定做
加工定制	是
短路关合电流	1（KA）

1，基本功能：

数字直接连续显示容器或水池的水面高度。

可设手动/自动选择，完成开/停泵操作。控制水泵自动运行。

直接启动5KW以下水泵，5KW以上水泵，使用自藕降压启动，

2，选择功能和其他控制要求(需定货时标明）:

可选声光报警器，当液面高/低于报警点时，可声光报警。

可选报警继电器，远传报警信号。

可在多个地点同时显示水面高度，可在多个地点控制水泵。

可选定4-20MA输出或485接口与计算机通讯。

可带多台水泵，可选择水泵备用模式或投入条件。

可以根据用户要求选软启动或变频启动，或变频控制水泵.

可以将控制柜的所有工况参数无线远传到控制室（单向）

控制室即得到工况参数又可以操作控制柜（双向）

可以单独设计以完成用户提出的不同控制要求。

FDM09型泵自动控制柜由三部分组成

1.液位变送器：

选配我公司生产的FDSO5型投入式静压液位变送器作为现场一次仪表投放在被测介质中。信号有线传输可达1000米，

如果是强腐蚀性介质，需非接触测量，可选超生波探头，详细可参考我公司超生波有关内容，

如果是热水介质，可选我公司FDS05P型压力变送器，

（注：选型可致电我公司技术部）

2.智能数字显示调节仪表

作为控制室二次仪表可显示被测介质的液面高度。可设定被测液面的2个开/停泵点。

可再设定2个系统安全报警点

可选定4-20MA输出或485接口与计算机通讯。

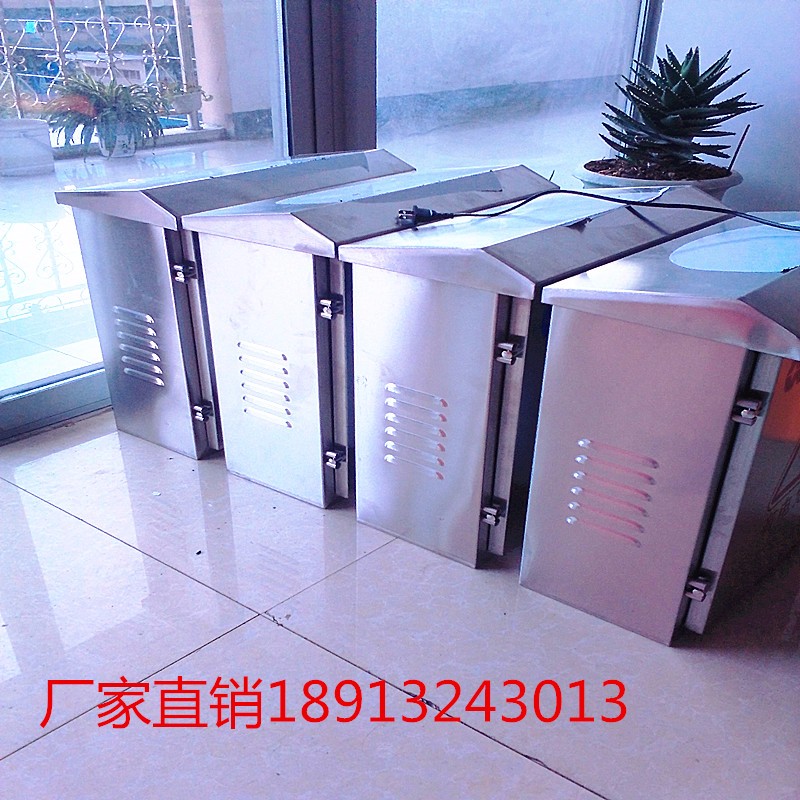

3.控制柜：（长x高x厚）（控制柜大小由水泵功率及台数而定）

智能数字显示调节仪表被安装在此柜面板上，

此控制柜需380v交流供电，并有自己的空气保护开关。

并有过电流保护装置。
