驱动方式	电动
材质	塑料
品牌	绿环
型号	25FZB-20L

一、概  述

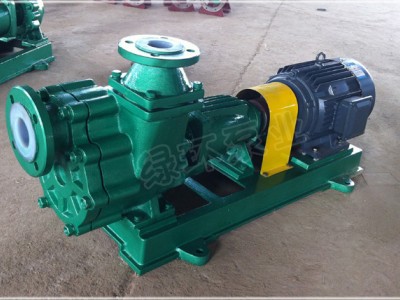

    绿环FZB系列氟塑料自吸泵是按国际标准并结合非金属泵的工艺设计制造。泵体采用金属外壳内衬氟塑料，过流部件全部采用氟塑料合金制造，泵盖、叶轮等均用金属嵌件外包氟塑料整体烧结压制而成，轴封采用外装式先进的波纹管机械密封，静环选用99.9%氧化铝陶瓷（或碳化硅），动环采用四氟填充材料，其耐腐耐磨密封性极好。泵的进出口均采用铸钢体加固，以增强了泵的耐压性。实际使用显示，该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。
    适用温度：-50℃～120℃

二、设计特点及原理
    FZB自吸泵最突出的特点就是具有自吸功能，可抽送低于泵安装位置以下的液体，且性能稳定，操作简单，只需在泵第一次使用前灌液后，第二次及以后使用则无需灌液，直接开机即可，自吸高度可根据介质密度在2至4米内确定，是替代体型笨重的液下泵的最佳选择。
    绿环FZB自吸泵的工作原理是：泵在第一次启动前先在泵体内灌满液体（或泵壳内自身存有液体）。启动后叶轮高速旋转使泵内原有的液体排至出口处的气水分离室，这时泵的入口即形成真空，使吸入管内的空气进入泵内，另一方面，被叶轮排到气水分离室的水由于没有连续供应液体的推动而又流回叶轮吸入口处，与刚刚吸入的空气混合，形成气水混合物，气水混合物又经过叶轮排至气水分离室，此时气体将被排出去,水还会返回泵腔，如此反复进行，直至空气排尽，吸上水来。

三、泵的轴封
    该泵采用目前最为先进的外装式四氟波纹管机械密封，拥有多层保护，延长了机封使用寿命，对于输送含杂质颗粒介质时，可配用无冷却水单端面硬对硬（碳化硅对碳化硅）机械密封，所以用户选型时需考虑到介质中的固体含量。

四、结构与材料

五、性能参数

型 号	流 量  (m3/h)	扬 程 (m)	口 径  (mm)		电机功率 (Kw)	自吸高度 (m)	转 速 （r/min)
25FZB-10L	1.5	10	25	25	1.5	2	2900
25FZB-15L	3	15	25	25	2.2	2	2900
25FZB-20L	3.6	20	25	25	2.2	2	2900
40FZB-20	8	20	40	40	3	3	2900
40FZB-20L	8	30	40	40	4	3.5	2900
40FZB-30L	8	30	40	40	4	3	2900
50FZB-20	12	20	50	50	3	3	2900
50FZB-20L	12	20	50	50	3	3.5	2900
50FZB-30L	12	30	50	50	4	3	2900
50FZB-50L	12	50	50	32	7.5	3.5	2900
50FZB-70L	12	70	50	32	15	3.5	2900
65FZB-20L	25	20	65	50	5.5	3.5	2900
65FZB-25L	25	25	65	50	5.5	3.5	2900
65FZB-30L	25	30	65	50	7.5	3.5	2900
65FZB-45L	25	45	65	40	11	4	2900
80FZB-20L	40	20	80	65	7.5	4	2900
80FZB-30L	50	30	80	65	11	4	2900
80FZB-45L	50	45	80	65	15	4	2900
80FZB-70L	50	70	80	65	30	4	2900
100FZB-20L	100	20	100	80	18.5	5	2900
100FZB-30L	100	30	100	80	18.5	5	2900
100FZB-50L	100	50	100	80	30	5	2900
注：带“L”为长支架型，不带L为短支架直联式 如用户所需参数不在此表范围，我厂可根据用户要求予以调整

六、性能曲线


七、安装尺寸

质量保证与售后服务
1、我公司拥有目前较为完备的检测设备及检测技术，每台设备出厂均按国家相关标准及企业标准进行检测，并建立完整的产品档案，定期跟踪用户使用情况，以确保用户正常使用及产品的进一步完善。
2、可根据用户需要指派技术员免费上门服务，协助用户安装调试、培训维修工；
3、我公司产品质保期限为货到需方14个月或产品开始使用后的壹年内（以先到者为准），质保期内可享受免费的维修服务，本厂实行3小时内答复用户，48小时内为用户提供解决方案 ，如因用户使用不当造成的产品损坏（即人为因素损坏），我公司也可提供返厂免费维修服务，但需要收取更换配件的费用；
4、我公司保证长期供应设备配件，质保期外的配件仅收取成本费
