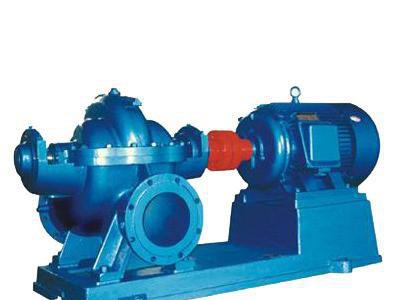

本系列泵的吸入口和吐出口均在水泵轴心线下方，呈水平方向，并与轴线垂直。泵壳中开，泵盖用螺栓、定位销固定在泵体上，无需拆卸管路及原动机即可检修。泵的主要零件有泵体、泵盖、叶轮、轴、双吸密封环、轴套和轴承等。

　　 １、泵体、泵盖为铸铁制成，它们共同构成叶轮的工作室。泵体进出水法兰盘上有安装真空计和压力表的管螺孔，管径**低处有放水的管螺孔。

　　 ２、叶轮为双侧进水，其形状对称，出厂时经静平衡试验。用轴套和两侧的轴套螺母固定，其轴向位置可以通过轴套螺母进行调整。

　　 ３、轴承采用两个单列向心球轴承，用油脂润滑。

　　 ４、轴封采用软填料密封，水泵工作时少量高压水通过中开面止的梯形凹槽流入填料腔，起水封作用。填料的松紧程度，以液体能滴滴渗出为准。

　　 ５、泵的转向：从驱动端看，水泵轴为顺时针方向旋转。根据需要也可生产逆时针旋转的泵，订货时应特殊提出。

  装配与拆卸
1 、SH型双吸中开泵装配转子部件：依次将叶轮、轴套、轴套螺母、填料套、填料环、填料压盖，挡水圈、轴承部件装在泵轴上，并套上双吸密封环，然后装上联轴器。
2、将SH型双吸中开泵转子部件装在泵体上，调整叶轮的轴向位暈到两侧双吸密封环的中间加以固定，将轴承体压盖同固定螺钉紧固。
3、SH型双吸中开泵装上填料，放好中开面纸垫，盖上泵盖打紧螺尾柱销后，拧紧泵盖螺母**装上墳料压盖。但不要将填料压得太紧，填料过紧会使轴套发热，耗费功率较大，也不要压得太松，过松会使液体渗漏大，水泵效率降低。
装配完成后，用手转动泵轴，没有擦碰现象，转动比较轻滑均勻即可，拆卸可按上述装配顺序相反地进行。
  安装
1 、检査SH型双吸中开泵和电动机应无损坏。
2、SH型双吸中开泵的安装高度，加上吸入管路的水力损失，及其速度能，不得大于样本规定的允许吸上真空高度值。基础尺寸应符合泵机组的安装尺寸。
3、安装顺序：
① 将SH型双吸中开泵放在埋有地脚螺栓的混凝土基础上，用调整其间的楔型垫块的方法校正水平，并适当拧紧地脚螺栓，以防走动。
② 在基础与泵底脚之后灌注混凝土 。
③ 待混凝土干固后，拧紧地脚螺栓，并重新检査水泵的水平度。
④ 校正电动机轴与水泵轴的同心度。使两轴成一直线，在两轴器外圆上的同轴度允差为0.1mm，端面间隙沿圆周的不均匀度允差0.3mm（在联接进出水管路及试运行后再分别校核一遍，仍应符台上述要求）。
⑤ 在检査电动机转向与水泵转向一致后，装上联轴器及联接柱销。
4、进出水管路应另设支架支撑，不得籍泵本体支承。
5、SH型双吸中开泵与管路之间的结台面，应保证良好的气密性，尤其是进水管路，必须保证严格的不漏气，并且在装置上应无窝存空气的可能。
6、如SH型双吸中开泵安装在进水水位以上吋，为了灌泵起动，一般可装底阀。也可采用真空引水的方法。
7、SH型双吸中开泵与出水管路之后，一般需装闸阀和止回阀(扬程小于20米的可不用)，止回阀装在闸阀后面。以上所述的安装方法是指不配带公共底座的水泵机组。
    安装配带公共底座的泵，用调整底座与混凝土基础之间的楔形垫铁来校正机组的水平。然后在其间灌注混凝土。其安装原则与要求，和不配带公共底座的机组相同。
