（流量5~1200m3/h，扬程1~1200m，功率7.5~850KW，口径100~800）

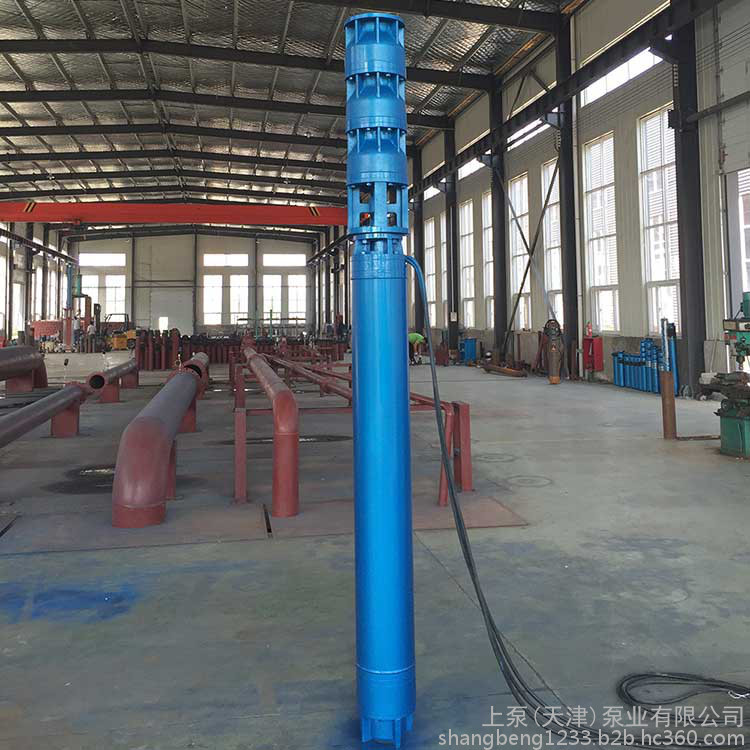

QJ井用潜水泵具有结构紧凑、体积小、重量轻、安装、使用维护方便、运输安全可靠、节约能源等优点。

该泵型是根据标准设计的节能产品，广泛用于农田灌溉、工矿企业的供排水和高原、山区的人、畜用水。

(1).单级扬程高.单级泵壳高度矮.缩短了整机的高度增加了运行的稳定性。

(2).泵轴直径远大于国标直径.为提取超级深井的地下水源增加了安全系数。

(3)铸件采用HT200(普通铸件在HT150以下)超级深井泵壳采用球墨铸铁.或铸钢.来提高泵壳的承压系数。

(4).逆止阀采用独特的设计方式.从根本上避免了水泵.因停泵时回水水锤冲击力过大而造成的阀体断裂机组掉井的弊端。

(5)轴向力小增加了电机的使用寿命。

电源要求

额定频率为50赫兹，电机端额定电压应保证为380加减5%伏的三相交流电源（若用户电压为600伏时需要特殊订货）

变压器负载功率不应超过其容量的75%

变压器距离井较远时，应考虑输电线线压降，对功率大于45KW的电机，要求变压器到井口距离不超过20米，大于20米时，要求输电线规格比配电缆规格大两个等级，并考虑线压降。

水质要求：

一般无腐蚀性清水

水中含砂量不大于0.01%（质量比）

酸碱度PH值在6.5-8.5范围内

水中氯离子含量不大于400毫克/升

硫化氢不大于1.5毫克/升

水温不高于20℃

井筒要求：

正直、光滑、不得有凸起或井管错位现象，井内径不小于相应的机座号

结构特点

水泵为离心式或混流式；采用水润滑轴承；与电机的联接采用联轴器刚性联接，泵叶轮在电机带动下旋转产生离心力，使液体能量增加经泵壳的导流作用进行提水。在水泵上端设有逆止阀体，防止电泵停机时，因扬水管中倒流的水损坏工作部件。阀上有泄水孔，可将管路中的水缓缓放掉，防止冬天冻裂管路。（低扬程潜水泵不设逆止阀体）

电机为密闭充水湿式结构。电机定子绕组采用耐水的聚乙烯绝缘，尼龙护套多层结构的电磁线。导轴承及推力轴承均采用水润滑材质。电机内部充满清水，用以冷却电机和润滑轴承。电机底部装有调压膜，用以调整由电机温升引起的机体内清水的胀缩差压。电机的上端轴上装有防砂机构，用来阻止水中泥沙进入机体内部。

管路部分：用以联接电泵使其吊装在机井中，将水输送到地面上去。主要由短输水管、输水管、弯管、夹板等部件组成。短输出管是输水管路与电泵连接过渡的部件。弯管安装在井口处，以改变水流的传送方向。夹板是在电泵的安装过程中吊装和固定输出管路。

售前服务：凡是客户需要，可亲临现场观察现场情况并提出合理的方案，协助用户做理想的系统配置，以达到客户的使用要求。

集中服务：货到现场后，可指导客户对进行技术安装调试，使客户顺利完成安装，设备正常投入运行。

售后服务：对设备操作人员进行技术培训，达到每个人都会使用设备，如用户对设备有改造、扩容等要求时，我公司将及时、准确地予以满足。且我公司可为用户提供技术方案。

◆免费考察现场：由于部分客户对产品及安装方式的不了解或对旧泵站进行改造无法描述现场具体情况，故我公司提出为客户提供免费考察现场的服务，避免造成选型及安装方式的错误出现。为客户造成.麻烦和损失。

◆免费设计方案：根据客户使用产品要求及用途，为客户提供选型，报价的同时还可为客户提供产品施工及安装方案，为客户有效的节省土建费用。

◆免费提供技术支持：我公司技术人员可根据客户使用要求为客户提供售后

提供7*24小时技术支持及服务！ 联系电话：13920947550  马经理
