一、产品概述

洛阳渣浆泵修复，是泵和电动机组合一体的电力排灌设备，外型美观，结构简单，密封性能好，性能稳定，寿命长，安装使用方便，且可以长期在水下连续作业，被广泛用于煤矿立井、斜井及井底散煤泥地自动化排水。

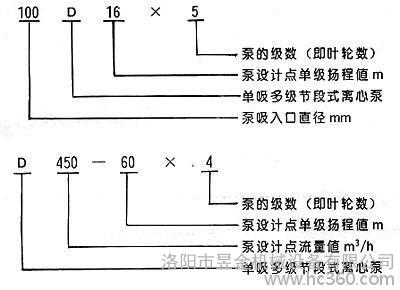

二、型号意义

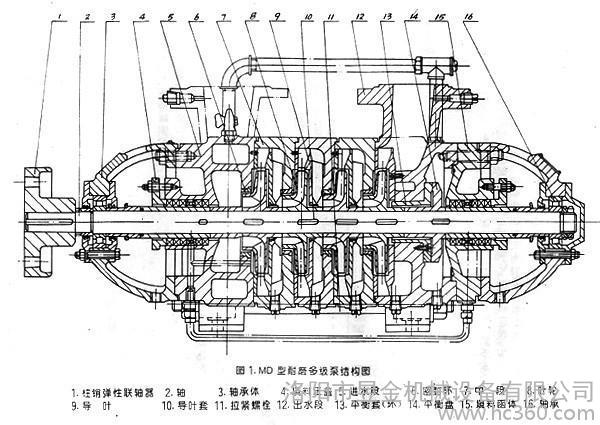

三、结构图

四、技术特性

五、结构特点

洛阳渣浆泵修复的结构上部为隔爆型潜水排沙电泵用电动机，中部为机械密封，下部为水泵，电动机与机械密封及水泵同轴连接组成。
2、水泵有水轮、蜗壳、进水节、出水口等部分组成，叶轮的固定采用键式由螺母紧固。
3、隔爆型潜水排沙电泵用电动机为三相交流隔爆型干式鼠笼式异步电动机，钉子绕组采用聚酯漆包线，使电动机寿命大为提高。
4、机组外壳分别用钢、铸铁等制造，体积小、抗压抗碰，安全可靠，坚固耐用。
5、进入电缆采用特殊的密封结构，水不可能进入电动机内部，电动机轴伸橡胶油封可挡泥沙。密封包括动密封和静密封，采用整体式双端面机械密封。装在电动机轴伸处在叶轮上盖及机壳下轴承支架形成的腔内内充15或20号机械油。但不允许注满，应留有一定的空间，一面电机运行发热油气化膨胀是密封破坏。

六、安装拆卸

（一）使用前的准备和检查
1、核对产品的铭牌，所示规格性能是否符合实际使用情况，查看产品是否符合订货要求（详见技术参数表）。
2、请确认一下电压、频率、口径及泵规格等参数。
3、使用前全面检查电缆。发现破损应立即更换方可使用。
4、检查密封腔油孔螺丝有否松动现象，此螺钉为本公司试压专用，严禁用户自行松动。
（二）操作步骤
1、运转前用兆欧表测量冷态时定子绕组对地绝缘电阻**低不小于100兆欧，否则不可使用，应去除潮气后才可使用。
2、根据安全用电规定电泵必须可靠接地才能使用，以保证人身安全。
3、5.5KW以上必须配用隔爆型电动机保护开关（接线方式见保护开关说明书），一般由用户自配。电泵严禁无保护运行，否则一切后果由用户自负。
