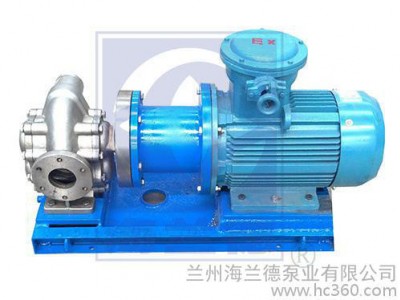

KCB磁力驱动齿轮泵

KCB型磁力驱动泵适用于石油化工、涂料、造纸、树脂工业等工艺流程中不含固体颗粒和长纤维，粘度为5～1500cst的流体输送。适宜于有毒有害、易燃易爆、有污染、易挥发介质和重油、机械油、燃油等的输送。

结构说明

1.外啮合式低压齿轮泵，全密封，无泄漏。

2.主要由泵体、齿轮、轴、磁力驱动部件、安全阀等组成。

3.泵内所有运转部件利用输送的介质自润滑。

4.齿轮经热处理有较高的强度、硬度和耐磨性能。

5.泵内有设计合理的泄压回路，保证齿轮在工作中不存在“困油”问题。

6.滑动轴承选用适宜的材料，足以承受齿轮的不平衡径向液压力，抗污染力强，满足无润滑性的化工介质的要求，使用寿命长。

7.设置有安全阀超载保护，安全阀的全回流压力为泵额定压力的1.5倍，可在允许的排出压力范围内根据实际需要进行调整，当排出压力超过泵的额定压力时，安全阀自动开启，保证泵及电机不会因压力过高而损坏。

8.不锈钢结构的泵不配带内置安全阀，用户应在泵的出口设置旁通回流管线，并加装安全阀。

9.从驱动端看，泵为顺时针旋转。

KCB型结构图说明

1 滑动轴承组件Slidingbearing components  2 泵体pump body  3 轴shaft  4 齿轮gear  5 侧板side panel 6 泵盖pump cover  7 磁传动部件 magnetic driving part  8 支架support   9 电机Motor
