| 材质 | 衬氟 |
|---|---|
| 性能 | 耐腐蚀 |
| 用途 | 化工泵 |
| 驱动方式 | 磁力 |
| 输送介质 | 强酸、强碱、有毒、有害及纯净贵重的腐蚀性化学介质 |
| 泵轴位置 | 卧式 |
| 叶轮结构 | 其他 |
| 叶轮吸入方式 | 单吸式 |
| 流量 | 1.6~100（m3/h） |
| 叶轮数目 | 1 |
| 扬程 | 20~45（m） |
| 汽蚀余量 | /（m） |
| 吸入口径 | 25~100（mm） |
| 排出口径 | 25~100（mm） |
| 结构原理 | 中开泵 |
| 级数 | 单级 |
| 功率 | 2.2~30（kw） |
| 轴功率 | 0.44~22.3 |
| 品牌 | 海兰德 |
| 型号 | FMZ型氟塑料磁力驱动自吸泵 |
MFZ氟塑料磁力驱动自吸泵
一、产品概述
FMZ型氟塑料磁力驱动自吸泵，是按照水力学原理结合非金属泵的工艺特点设计制造的，该泵适宜于槽车、船舶装卸及各种化工流程中有自吸要求的场合，主要用于输送强酸、强碱、有毒、有害及纯净贵重的腐蚀性化学介质，确保自动排出进口管路中的空气迅速引液和满足流动岗位自吸抽送的要求。
二、性能范围
流量 Capacity 1.6～100m3/h
扬程 Head 20～45m
介质温度 Temperature -20～150℃
进口直径 import diameter 25～100mm
**大工作压力 The max working pressure 1.6MPa
三、型号意义
四、结构说明
1.该泵主要由储液室、涡室、回流孔、叶轮、泵盖组成，储液室在开机前注满液体，在叶轮的高速运转下将气液混合物带进涡室加压后进入气液分离室，在气液分离室内空气自然进入管网，液体则自动从回流孔回流，与储液室内的空气再次混合，循环往复，直至吸入管路中的空气被排尽。
2.该型泵为卧式、外混式自吸泵、磁力驱动全密封、无泄漏。
3.泵体采用金属外壳内衬氟塑料，过流部件全部采用氟塑料合金制造，泵盖、叶轮等均用金属嵌件外包氟塑料整体压制而成。
4.泵轴由高强度的无压烧结碳化硅制成，滑动轴承由高密度碳型碳化硅材料制成。
5.整台泵只需要1-2个密封圈，确保了**安全性。
6.选用纤维增强罩保护的隔离套，既消除了涡流损失，又获得了足够的强度，提高了隔离套的承压能力。
7.不需要安装底阀，在吸程范围内，可替代液下泵。

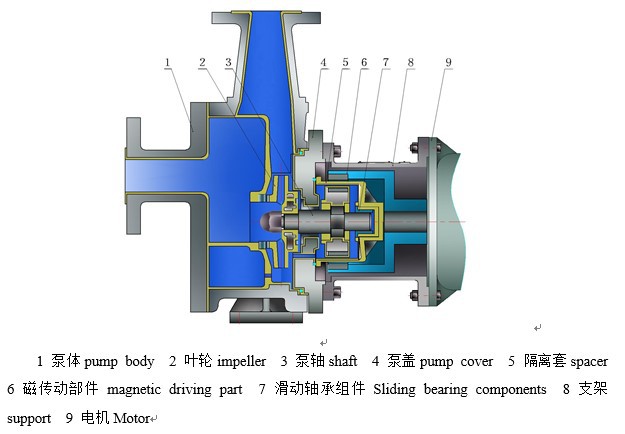

五、FMZ型结构图

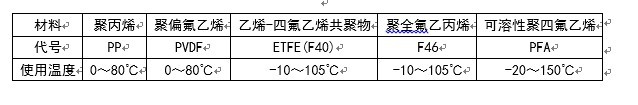

六、泵常用材料
七、FMZ型谱图

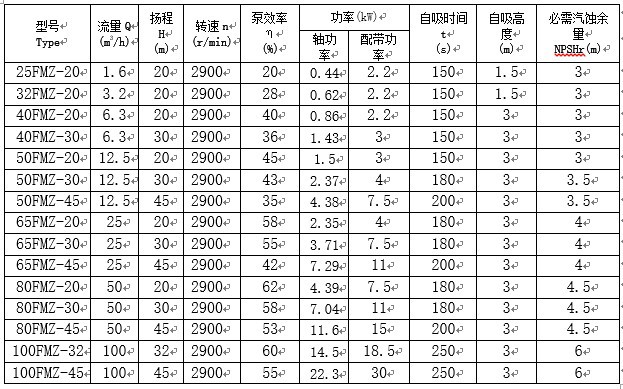

八、标准性能表
