| 扬程 | 5~80（m） |
|---|---|
| 汽蚀余量 | 2~5.8（m） |
| 吸入口径 | 20~150（mm） |
| 排出口径 | 15~125（mm） |
| 结构原理 | 中开泵 |
| 级数 | 单级 |
| 功率 | 0.37~75（kw） |
| 轴功率 | 0.05~65.3 |
| 材质 | 衬氟 |
| 性能 | 耐腐蚀 |
| 用途 | 化工泵 |
| 驱动方式 | 磁力 |
| 输送介质 | 强腐蚀性介质，包括**和王水。 |
| 泵轴位置 | 卧式 |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 流量 | 0.8~200（m3/h） |
| 叶轮数目 | 单级 |
| 品牌 | 海兰德 |
| 型号 | CQF型氟塑料磁力驱动离心泵 |
CQF氟塑料磁力驱动离心泵
CQF型氟塑料磁力驱动离心泵主推单品
CQF50-32-160/3KW 泵材质：氟塑料 电机：防爆电机B35直连3KW
一、产品概述
CQF氟塑料磁力驱动离心泵，是新型磁力驱动氟塑料衬里离心泵，采用国际标准ISO2858设计，过流部件采用氟塑料衬里，全密封无泄漏，适用于石油、化工、冶金、电力、造纸等工业部门。
本产品适宜输送强腐蚀性介质。除熔融碱金属，发烟硝酸等少数介质外，选用不同的氟塑料材料，几乎能抵抗所有化学介质的腐蚀，包括**和王水的腐蚀。
二、性能范围 The main specifications
流量 Capacity 0.8～200m3/h
扬程 Head 5～80m
介质温度 Temperature -20～150℃
进口直径 20～150mm
**大工作压力 The max working pressure 1.6MPa

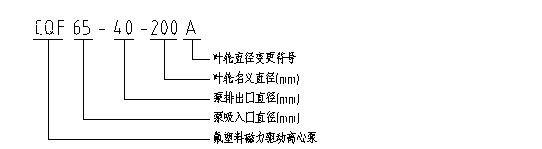

三、型号意义
四、结构说明
1.该型泵为单级、单吸、卧式、径向剖分，轴向吸入、径向排出。
2.泵的轴向力主要靠叶轮上的副叶片进行水力平衡，残余轴向力由推力轴承承受。
3.采用ISO2858标准，方便替代IHF化工泵。
4.工艺液体自冷却润滑传动部件。
5.整台泵只需要1-2个密封圈，全密封，无泄漏，确保了**安全性。
6.过流部件采用氟塑料内衬，尤其是PFA，其析出的污染物**少，非常适用于输送高纯度的化学药液。
7.泵轴由高强度的无压烧结碳化硅制成，滑动轴承由高密度碳型碳化硅材料制成。
8.一般采用叶轮与内磁转子分体式结构，优于普遍的叶轮与内磁转子一体式结构，降低了意外情况下的故障损失，减少了备件损耗。
9.选用不锈钢、碳钢、球墨铸铁等不同材质的外壳体，增加了泵在各种介质温度的强度及耐腐蚀性能。
10.选用纤维增强罩保护的隔离套，既消除了涡流损失，又获得了足够的强度，提高了隔离套的承压能力。
11.可选择电机直连或通过联轴器连接的形式，电机直连式了节省成本和空间，传动效率高，安装方便，不需要同心度较准。
12.从驱动端看，泵为顺时针方向旋转。
五、CQF型结构图
六、泵常用材料
材料 | 聚丙烯 | 聚偏氟乙烯 | 乙烯-四氟乙烯共聚物 | 聚全氟乙丙烯 | 可溶性聚四氟乙烯 |
代号 | PP | PVDF | ETFE(F40) | F46 | PFA |
使用温度 | 0～80℃ | 0～80℃ | -10～105℃ | -10～105℃ | -20～150℃ |

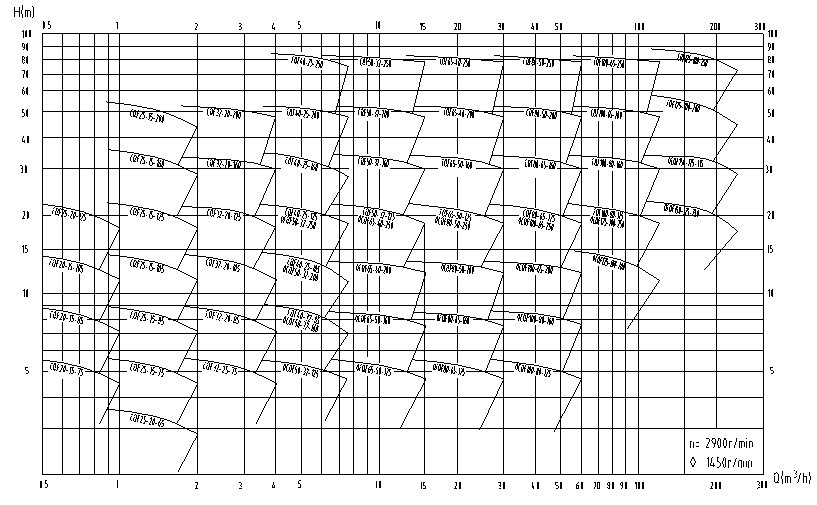

七、CQF型谱图
