一、产品概述

DGC型泵是双层壳体磁力驱动多级离心泵。该产品旨在解决小流量，高扬程的流体输送问题。该产品结构设计、水力设计及磁路设计先进新颖，技术达到国内**水平**成功地将磁路驱动技术应用于多级离心泵，解决了大功率、大间隙磁路设计问题，居国内**地位。同时解决了高工作压力下多级泵的轴向力平衡及静密封问题，磁力驱动联轴器与轴承失效监控装置的配合，更保障了泵长期安全可靠运行。

本产品适宜输送不含固体颗粒的易燃、易爆、有毒、有害的介质和其他要求无泄漏及不允许密封隔离液等污染的介质。广泛地应用于炼油行业液态烃泵，化工行业甲醇、乙二醇、乙醇胺泵，天然气行业胺循环泵，电厂疏水泵，油田增压注水泵等。

二、性能范围        The main specifications

流量  Capacity           3～280m3/h

扬程  Head               86～600m

介质温度  Temperature   -45℃～+450℃

进口直径                 32～250mm

**大工作压力 The max working pressure 10MPa

三、结构说明

1．卧式径向剖分，外壳为筒袋形结构，内壳为节段式结构。

2．大功率磁力驱动、全密封、无泄漏，无污染。

3．双层壳体保护，较好地解决了泵在高温工况下的热冲击和高压时的翘曲变形**安全无泄漏。

4．根据介质温度选用底脚支承（基本型）和中心支承（高温型）。

5．轴向力由平衡鼓、平衡盘、滑动止推轴承和磁传动器藕合力协调平衡。

6．泵的入口可水平、垂直或侧向任意角度布置，泵的出口可垂直或侧向任意角度布置。

7．可选用与电机直连或带膜片联轴器两种结构。

8．过流部件的材质可根据所输送物料的特性，做出相应的选择。

四、型号意义

DGC   46 - 50  × 12    A

DGC：磁力驱动多级离心泵

46：流量（m3/h）

50：单级扬程

12：级数

A：叶轮直径变更符号

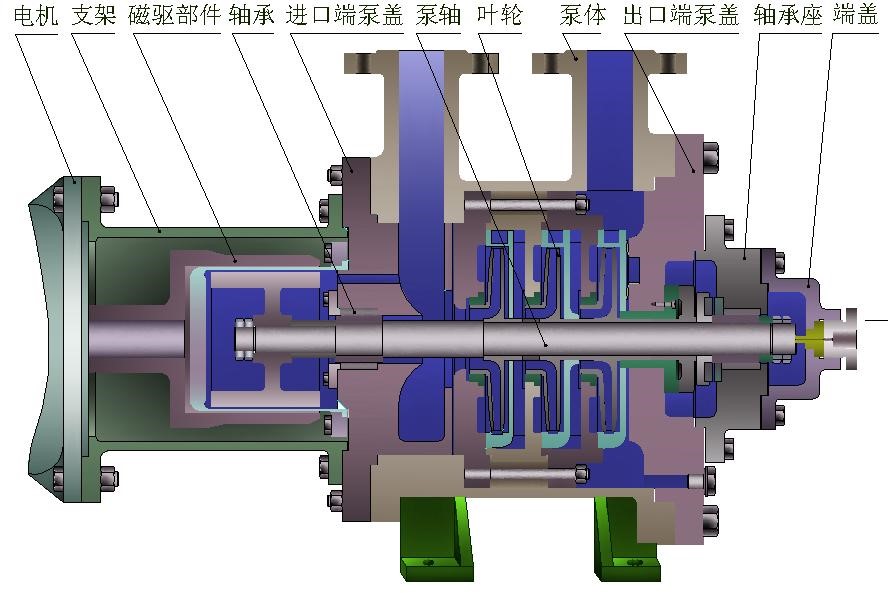

五、DGC型结构图

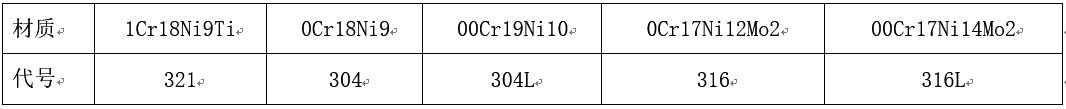

六、泵常用材料

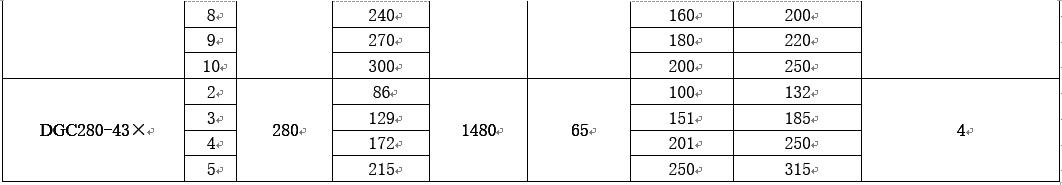

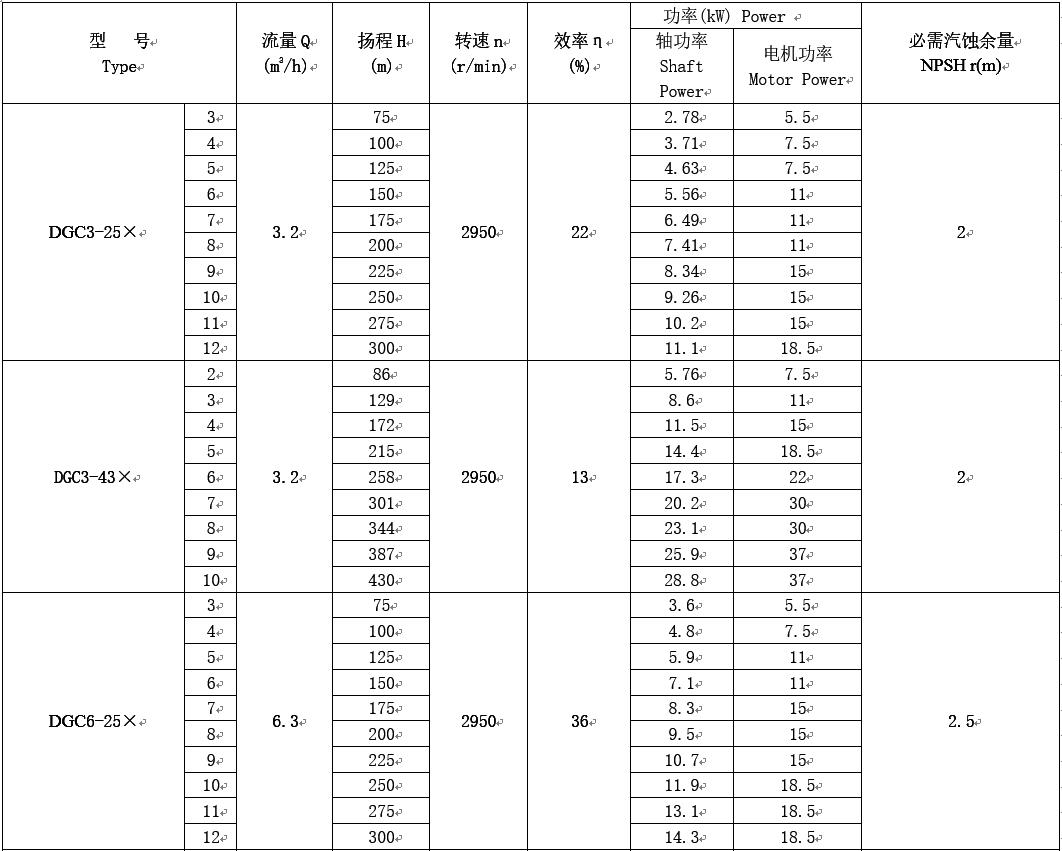

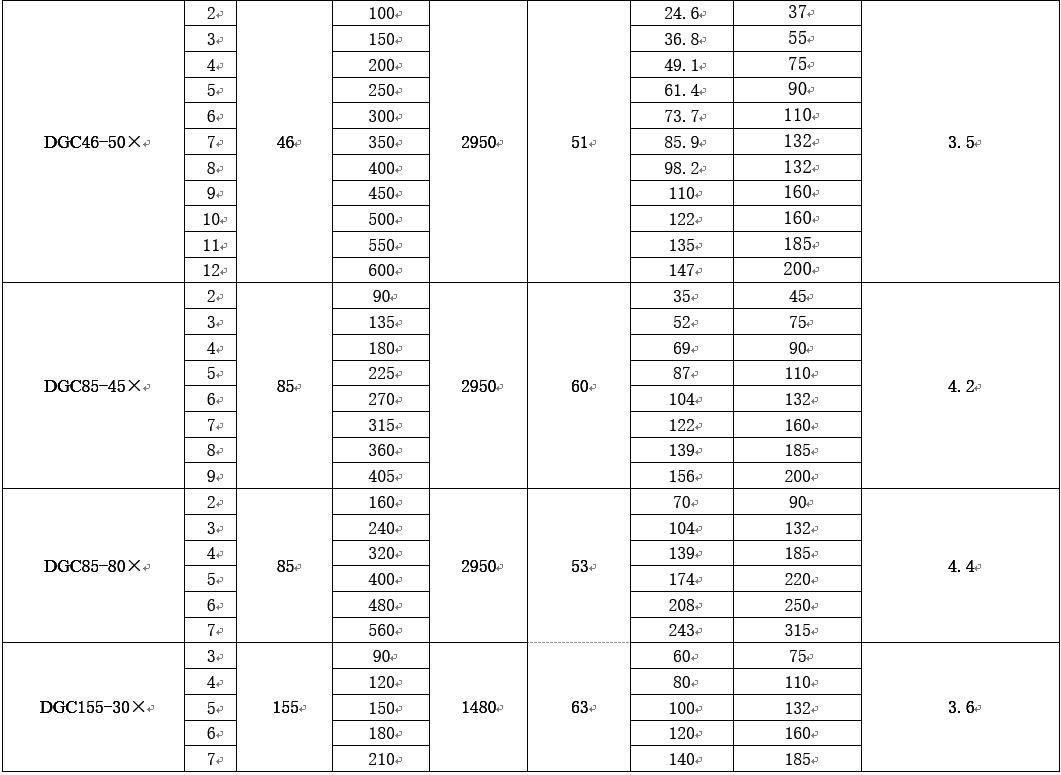

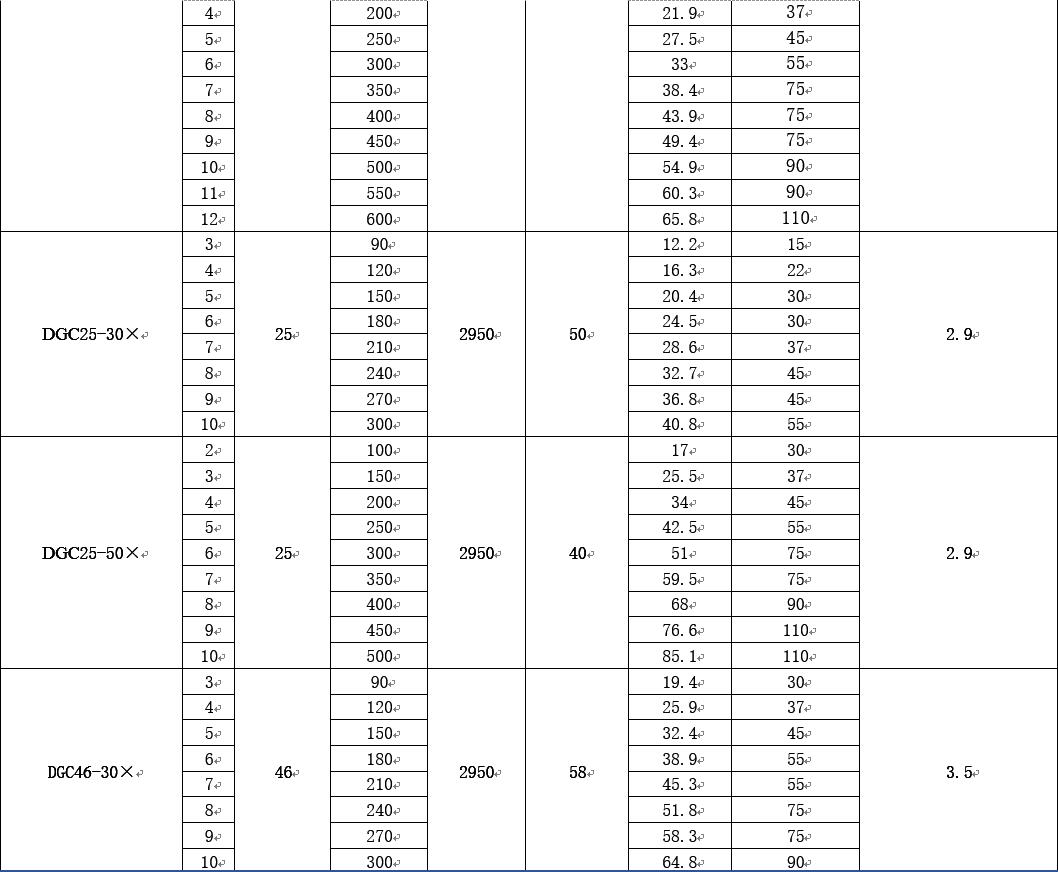

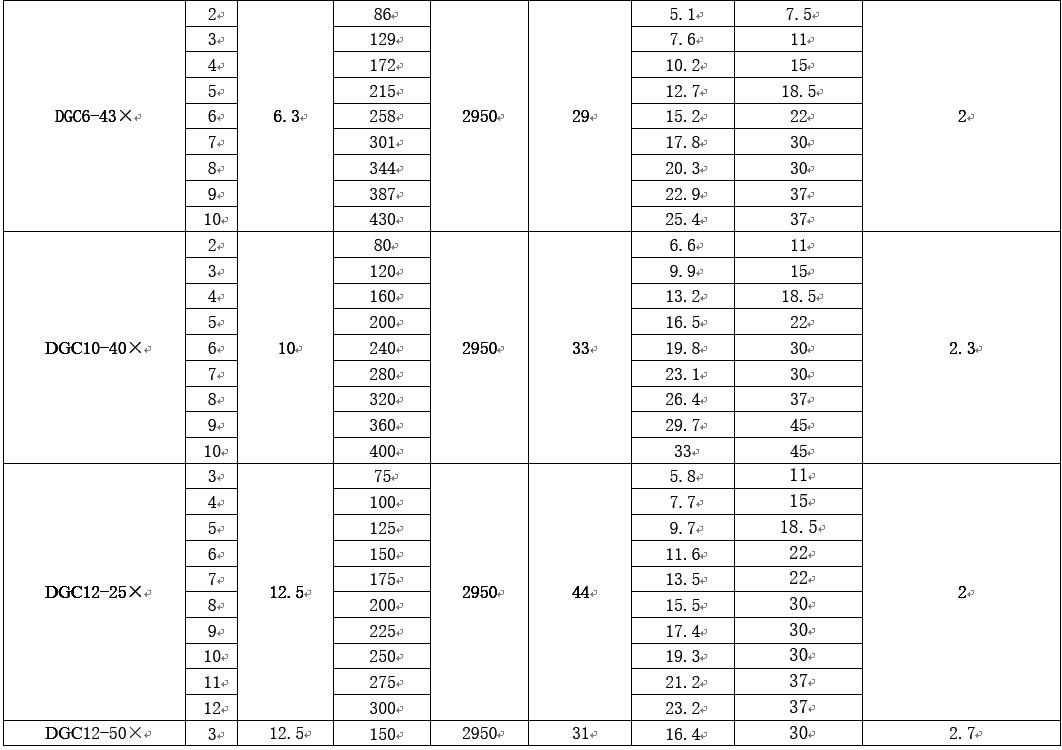

七、标准性能表
