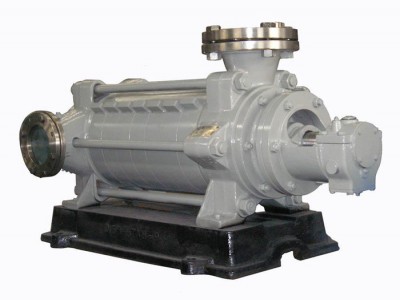

D.DF.DM型单吸多级离心泵

概述：D型泵为单吸多级节段式清水离心泵，适用于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体。被输送介质的温度为0℃～80℃。允许进口压力为0.6MPa。DF型泵为单吸多级节段式耐腐蚀离心泵，适用于输送不含固体颗粒的腐蚀性液体。输送介质的温度为-20℃～105℃。允许进口压力为0.6MPa。 主要零件材质：泵的过流部件材质铸不锈钢，订货时应根据输送介质的名称、浓度、进口压力、使用温度、对材质的腐蚀程度，合理选用泵的材质、密封型式和泵的结构。DM型泵适用于输送介质中含有固体颗粒的化学性质类似于清水的液体的液体。
参数范围：流量Q：10～500m3/h ,扬程H：33～850m
型号说明：D（DF、DM）型泵在型号表示方法上有三种，现分述如下：
1）D280—43×4
“D”——表示单吸、多级、节段式离心清水泵，DF表示耐腐蚀型多级泵，DM 表示耐磨型多级泵
“280”——表示泵的流量（m3/h）。
“43”——表示泵的单级扬程（m
“4”——表示级数。
2）D80—30×4
“D”——表示单吸、多级、节段式离心清水泵。
“80”——表示泵的吸入口直径（mm）。
“30”——表示泵的单级扬程（m）。
“4”——表示级数。这种方法表示的泵只有D80—30。
3）150D30×4
“150”——表示泵的吸入口直径（mm）。
“D”——表示单吸、多级、节段式离心清水泵。
“30”——表示泵的单级扬程（ m）。
“4”——表示级数。
结构型式：D型泵为卧式安装，除D16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。所有D型泵的吐出口方向垂直向上。轴向力由平衡盘来平衡。轴封一般采用填料密封，根据用户需要也可采用机械密封。除D85—67，D155—67型泵采用滑动轴承，稀油润滑外，其余采用滚动轴承，油脂润滑。
旋转方向：从电机端看泵为顺时针方向旋转。
主要零件材质：泵的过流部件材质为铸铁，轴的材质为45号钢。 成套范围：泵与电机、底座配套供应，可配公用底座或本身底座，还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。 订货时请注明主要零件材质，若对泵、电机有特殊要求，可与本公司协商有关技术要求。
