1.螺杆泵是利用螺杆的回转来吸排液体的。中间螺杆为主动螺杆，由原动机带动回转，两边的螺杆为从动螺杆，随主动螺杆作反向旋转。主动螺杆从动螺杆的螺纹均为双头螺纹。
由于各螺杆的相互啮合以及螺杆与衬筒内壁的紧密配合，在泵的吸 入口和排出口之间， **会被分隔成一个或多个密封空间。随着螺杆的转动和啮合，这些密封空间在泵的吸入端不断形成，将吸入室中的液体封入其中，并自吸入室沿螺杆轴向连续地推移至排出端，将封闭在 各空间中的液体不断排出，犹如一螺母在螺纹回转时被不断 向前推进的情形那样，这**是螺杆泵的基本工作原理。
2.螺杆泵的工作原理是：

       螺杆泵工作时，液体被吸入后**进入螺纹与泵壳所围的密封空间，当主动螺杆旋转时，螺杆泵密封容积在螺牙的挤压下提高螺杆泵压力，并沿轴向移动。由于螺杆是等速旋转，所以液体出流流量也是均匀的。
螺杆泵特点为：

     螺杆泵损失小，经济性能好。压力高而均匀，流量均匀，转速高，能与原动机直联。
螺杆泵可以输送润滑油，输送燃油，输送各种油类及高分子聚合物，用于输送黏稠液体。
输送高粘度介质：3.根据泵的大小不同可以输送粘度从厘泊的介质。
     含有颗粒或纤维的介质：颗粒直径可以这30mm（不超过转子偏心距）。纤维长可以350mm（相当0.4位转子的螺距）。其含量一般可达介质窖的40%，若介质中的固体物为细微之粉沫状时，**高含量可达 60%或更高也能输送。

SETTIMA螺杆泵广泛使用场地：
机械重工 润滑系统 供油输送 润滑油
电动机 稀油循环润滑系统 泵送切削油 美孚油
大型机器 低压油泵装置 冷却 冷却液
静压轴承 冷却系统供液 润滑 46#润滑油
液压机械 冲洗系统供液 液压马达 稀油
大型齿轮 大型滚动轴承 动力 轴承油
减速机械 大型滑动轴承 增压油泵 齿轮油
齿轮箱 大型油膜轴承 增压 泵压 齿轮油

SETTIMA螺杆泵工作原理:
螺杆泵是利用螺杆的回转来吸排液体的。中间螺杆为主动螺杆，由原动机带动回转，两边的螺杆为从动螺杆，随主动螺杆作反向旋转。主、从动螺 杆的螺纹均为双头螺纹。
三螺杆泵是螺杆式式容积泵。在三螺矸泵中，由于主螺杆与从动螺杆上螺旋槽相互啮合及它们与衬套三孔内表面的配合，得以在泵的进口与出口之间形成数级动密封室，这些动密封室将不断把液体由泵进口轴向移动到泵出 口，并使所输送液体逐级升压。从而形成一个连续、平稳、轴向移动的压力液体。三螺杆泵所输送液体为不含固体颗粒，无腐蚀性油类及类似油的润滑性液体，粘度1.2~100oE(3.0~760cst)，高粘度液体亦可通过加温降粘后输送，其温度不超过150oC。
由于各螺杆的相互啮合以及螺杆与衬筒内壁的紧密配合，在泵的吸入口和排出口之间**会被分隔成一个或多个密封空间。随着螺杆的转动和啮合，这些密封空间在泵的吸入端不断形成，将吸入室中的液体封入其中，并自吸入室沿螺杆轴向连续地推移至排出端，将封闭在 各空间中的液体不断排出，犹如一螺母在螺纹回转时被不断向前推进的情形那样，其中螺纹圈数看做液体，当螺钉旋转时螺纹在转动时**相当于液体在螺杆泵里面的情形，这**是螺杆泵的基本工作原理。

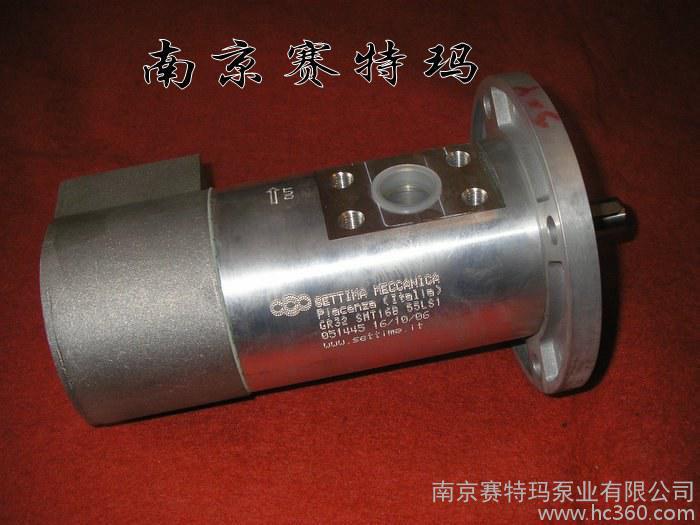

三螺杆泵SMT16B 系列 干式和潜水式螺杆泵，工业应用4Mpa规格

Smt16b、Smit16b 螺杆泵性能及指标
Smt16b、Smit16b螺杆泵性能可靠、噪音低、成本低；运行时稳定无震动，可确保较长的使用寿
命。

Smt16b、Smit16b使用各业
Smt16b、Smit16b 螺杆泵装配外部或湿式马达时，运行安静无震动。可用于液压应用领域和各种
系统。

Smt16b、Smit16b操作规范
Smt16b、Smit16b 螺杆泵采用轴流式设计，是取代旋转泵的**产品。SETTIMA 螺杆泵仅含三个
活动部件。动力转子是**伸出箱壳以外的传动部件。从动螺杆实际用作密封件，并通过
泵抽吸液流产生的液压转动。传动螺杆和从动螺杆间仅发生滚动动作。滚动动作可消除噪
音和震动。

Smt16b、Smit16b一般应用范围
1、1润滑油服务（柴油机、涡轮机、压缩机、齿轮和齿轮箱）
1、2密封油服务（压缩机、发电机）
1、3动力液压技术（压机、机床、加工机、辊轧机、注塑机、卸料装置、升降机、变距螺旋桨和液压绞车）

1、4多方面专业应用于工业和海事领域
1、5食品（巧克力、糖浆、植物油）
1、6液压调节器
1、7炼油和石油化工服务
1、8冷却
1、9传输服务
1、10燃料油燃烧器

Smt16b、Smit16b技术参数
安装方式：干式（SMT16B）或潜水式（SMIT16B）
连接法兰：ISO 3019/2 – IEC 标准（直接联结马达）
连 接：SAE 3000
安装位置：SMT 16B：自由选择；SMIT 16B：（全部或部分）潜水式传动装载：无轴向或径向载荷
旋转方向：从轴未端处查看为顺时针方向旋转
使用转速：500 至 3600 转/分
可供型号：20 – 25 – 32 – 40 – 45 – 55 – 60 – 70 – 80 – 90 – 110
使用流量：8 至 3200 升/分（转速为 2950 转/分时）
出口压力：4Mpa（连续）– 5Mpa间歇）
入口压力：**小 –0.7Mpa/**大 3Mpa
输送液体：矿物油 HLP 和 HLVP
生态液体 HETG-HEPG-HEE
合成液体或乳胶：
HFA 油/水乳液 - **小含油量 5%
HFB 水/油乳液 ≥ 40%
HFC 水/乙二醇 – **大含水量 35 至 55%
HFDR 磷酸酯
高粘度润滑油 (*)
合成液体：MIL-H、SKYDROL，可按要求特别提供粘度：4 至 2000 mm2/s
泵密封件：NBR、VITON、FPM、EPDM – 可按要求特别提供
允许噪音：52 至 68 分贝 (A)（转速为 2750 转/分时）
值基于 ISO 4412 试验规范测定
泵体（标准） 挤压铝合金
泵体（专业应用） 铸铁、碳钢、不锈钢
螺杆母机螺杆采用钢铁；子机螺杆采用铸铁
环境温度：-20°C ～ +60°C
液压温度：-20°C ～ +180°C
油品过滤：液体**大允许污染度：NAS 1638 污染等级 10 级或 ISO DIS4406 –19/16建议过滤 ß 25 ≥ 75.

参数和型号：

GR32 SMT16B 35LS2 RF2 流量35L   压力4.0MPa   转速2900r/min
        GR32 SMT16B 45LS2 RF2 流量45L   压力4.0MPa   转速2900r/min

GR32 SMT16B 55LS2 RF2 流量55L   压力4.0MPa   转速2900r/min
    GR32 SMT16B 75LS2 RF2 流量75L   压力4.0MPa   转速2900r/min
    GR40
    GR40 SMT16B 100LS2 RF2 流量100L   压力4.0MPa   转速2900r/min
    GR40 SMT16B 125LS2 RF2 流量125L   压力4.0MPa   转速2900r/min
    GR40 SMT16B 150LS2 RF2 流量150L   压力4.0MPa   转速2900r/min
    GR45
    GR45 SMT16B 180LS2 RF2 流量180L  压力4.0MPa  转速2900r/min
    GR45 SMT16B 210LS2 RF2 流量210L  压力4.0MPa  转速2900r/min
    GR55
    GR55 SMT16B 250LS2 RF2 流量250L  压力4.0MPa  转速2900r/min
    GR55 SMT16B 300LS2 RF2 流量300L  压力4.0MPa  转速2900r/min
    GR55 SMT16B 330LS2 RF2 流量330L  压力4.0MPa  转速2900r/min
    GR55 SMT16B 380LS2 RF2 流量380L  压力4.0MPa  转速2900r/min
    GR60
    GR60 SMT16B 440LS2 RF2 流量440L  压力4.0MPa  转速2900r/min
    GR60 SMT16B 500LS2 RF2 流量500L  压力4.0MPa  转速2900r/min
     GR70
     GR70 SMT16B 600LS2 RF2 流量600L  压力4.0MPa  转速2900r/min
     GR70 SMT16B 660LS2 RF2 流量660L  压力4.0MPa  转速2900r/min
     GR70 SMT16B 800LS2 RF2 流量800L  压力4.0MPa  转速2900r/min
     GR80
     GR80 SMT16B 1000LS2 RF2 流量1000L  压力4.0MPa  转速2900r/min
     GR80 SMT16B 1200LS2 RF2 流量1200L  压力4.0MPa  转速2900r/min
     GR90
     GR90 SMT16B 1500LS2 RF2 流量1500L  压力4.0MPa  转速2900r/min
     GR90 SMT16B 1700LS2 RF2 流量1700L  压力4.0MPa  转速2900r/min
     GR90 SMT16B 2000LS2 RF2 流量2000L  压力4.0MPa   转速2900r/min
     GR90 SMT16B 2200LS2 RF2 流量2200L  压力4.0MPa   转速2900r/min
