| 必需汽蚀余量 | 2.5 |
| 材质 | 铸铁 |
| 功率 | 15k |
| 流量 | 5.72 |
| 驱动方式 | 电动 |
| 效率 | 38 |
| 压力 | 0.85 |
| 重量 | 365 |
| 转速 | 2900 |
| 泵轴位置 | 卧式 |
| 叶轮数目 | 1 |
| 叶轮结构 | 单卧式 |
| 叶轮吸入方式 | 单吸式 |
| 品牌 | JYBY/江洋泵业 |
| 型号 | XBD-W |
一、XBD-W卧式消防泵产品概述：
XBD-W型卧式单级单吸消防泵组，供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用，主要用于消防系统管道增压送水，也可适用于工业和城市给排水，高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环、增压空调制冷系统送水及设备配套等场合。
本司生产的XBD-W型消防泵组其性能、技术条件符合国家新颁布的GB6245-1998《消防泵性能要求和试验方法》标准的要求，产品经国家消防装备质量监督检测中心测试合格，获得上海市消防产品认可证书。
本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
二、XBD-W卧式消防泵产品特点：
1、结构紧凑、外形美观，占地面积小。
2、运行平稳，噪音低，组件同心度高。
3、采用先进水力模型，效率高，性能出色。
4、轴封采用优质机械密封，具有耐磨损，无泄漏，使用寿命长等特点。
5、泵进口为水平方向，出口为垂直向上结构，便于管路布置。
6、维修方便，毋须拆卸管道，只要拆下泵盖螺母，取出电机及传动组件即可进行维修。
三、XBD-W卧式消防泵技术参数：
流量：5-100L/S；
压力：0.10-1.25Mpa；
功率：1.1-250KW；
转速：980-2900r/min；
口径：φ50-φ300；
温度范围：≤80℃。
四、XBD-W卧式消防泵型号意义：
|
型号 | 口径 | 流量 | 压力 | 转速 | 电机功率 | 效率 | 必需蚀余量 | 重量 | (L/S) | (MPa) | (r/min) | (kw) | (%) | (M) | Kg | XBD3.2/5-65W | 65 | 5 | 0.32 | 2900 | 4 | 63 | 2.5 | 75 | XBD5/5-65W | 65 | 5 | 0.5 | 2900 | 7.5 | 58 | 2.5 | 107 | XBD8/5-65W | 65 | 5 | 0.8 | 2900 | 15 | 50 | 2.5 | 180 | XBD12.5/5-65W | 65 | 5 | 1.25 | 2900 | 30 | 40 | 2.5 | 320 | XBD3.2/10-80W | 80 | 10 | 0.32 | 2900 | 7.5 | 69 | 3 | 105 | XBD5/10-80W | 80 | 10 | 0.5 | 2900 | 15 | 65 | 3 | 175 | XBD8/10-80W | 80 | 10 | 0.8 | 2900 | 22 | 57 | 3 | 240 | XBD12.5/10-80W | 80 | 10 | 1.25 | 2900 | 37 | 54 | 3 | 355 | XBD3.2/25-100W | 100 | 25 | 0.32 | 2900 | 15 | 74 | 4.5 | 191 | XBD5/25-100W | 100 | 25 | 0.5 | 2900 | 22 | 72 | 4 | 245 | XBD8/25-100W | 100 | 25 | 0.8 | 2900 | 37 | 67 | 4 | 345 | XBD12.5/25-100W | 100 | 25 | 1.25 | 2900 | 75 | 66 | 4 | 689 | XBD3.2/40-125W | 125 | 40 | 0.32 | 2900 | 22 | 76 | 4 | 265 | XBD5/40-125W | 125 | 40 | 0.5 | 2900 | 37 | 75 | 5.5 | 395 | XBD8/40-125W | 125 | 40 | 0.8 | 2900 | 55 | 73 | 5 | 580 | XBD12.5/40-125W | 125 | 40 | 1.25 | 2900 | 90 | 70 | 5 | 790 | XBD3.2/5-150W | 150 | 50 | 0.32 | 1480 | 30 | 76 | 3.5 | 410 | XBD5/50-150W | 150 | 50 | 0.5 | 1480 | 45 | 73 | 3.5 | 490 | XBD3.2/100-200W | 200 | 100 | 0.32 | 1480 | 55 | 78 | 3.5 | 417 | XBD5/100-200W | 200 | 100 | 0.5 | 1480 | 75 | 77 | 3.5 | 498 |
|
|
|
1、安装前应仔细检查泵体流产内有无硬质物，以免运行时损坏叶轮和泵体。
2、安装时管路理量不允许加在泵上，以免使泵变形，影响正常运行。
3、拧紧地脚螺栓，以免起动时振动对泵性能产生影响。
4、在泵的进、出口管路上安装调节阀，在泵出口附近安装压力表，以控制泵在额定工况内运行，确保泵的正常使用。
5、排出管路如装逆止阀应装在闸阀的外面。
6、泵的安装方式分为硬性联接安装和柔性联接安装。 |
|
(一)起动前准备
1、用手拔转电机风叶，叶轮应无卡磨现象，转动灵活。
2、打开进口阀门，打开排气阀使液体充满整个泵腔，然后关闭排气阀。
3、用手盘动泵轴以使润滑液进入机械密封端面。
4、点动电机，确定转向是否正确。
（二）起动与运行
1、全开进口阀门，关闭吐出管路阀门。
2、接通电源，当泵达到正常转速后，再逐渐打开吐出管路上阀门，并调节到所需工况。
3、注意观察仪表读数，检查轴封泄漏情况正常时机械密封泄漏量≤3滴/分，检查电机、轴承处温升≤70℃如果发现异常情况，应及时处理。
（三）停车
1、逐渐关闭吐出管路阀门，切断电源。
2、关闭进口阀门。
3、如环境温度低于0℃，应将泵内液体放尽，以免冻裂。
4、如长期停用，应将泵拆卸清洗，包管保管。 |
|
TOP |
|
（一）运行中的维护与保养
1、进口管道必须充满液体，禁止泵在汽蚀状态下长期运行。
2、定时检查电机电流值，不得超过电机额定电流。
3、泵进行长期运行后，由于机械磨损，使机组噪音及振动增大时，应停车检查，必要时可更换易损件，机组大修期一般为一年。
（二）机械密封维护与保养
1、机械密封润滑应清洁无固体颗粒。
2、严禁机械密封在干磨情况下工作。
3、起动前应盘动泵（电机）几圈，以免突然起动造成密封环断损坏。
4、密封泄漏允差3滴/分，否则应检修。 |
|
故障现象 | 可能产生的原因 | 排除方法 | 1、水泵不出水 | a、进出口阀门未打开，进出管路阻塞，叶轮流道阻塞。
b、电机运行方向不对，电机缺相。
c、吸入管漏气。
d、泵没灌满液体，泵腔内有空气。
e、进口供水不足，吸程过高，底阀漏水。
f、管路阻力过大。 | a、检查，去除阻塞物。
b、调整电机方向紧固电机接线。
c、拧紧各密封面，排除空气。
d、打开泵上盖或打开排气阀，排尽
空气。
e、停机检查、调整 （并网自来水管
和带吸程使用易出现此现象。）
f、减少管路弯道，重新选泵。 | 2、水泵流量不足 | a、先按1。原因检查。
b、管道、叶轮流产部分阻塞，水垢沉积、阀门开度不足
c、电压偏低，转速不符合要求。
d、叶轮磨损。 | a、先按1。排除。
b、先除阻塞物，重新调整阀门开度
c、稳压
d、更换叶轮 | 3、功率过大 | a、超过额定流量使用
b、吸程过高
c、泵轴承磨损
d、泵选型不当 | a、调节流量关小阀门
b、降低吸程。
c、更换轴承。
d、重新选泵。 | 4、杂音振动 | a、管路支撑不稳。
b、液体混有气体。
c、产生汽蚀。
d、轴承振动。
e、电机超载发热运行。 | a、稳固管路。
b、提高吸入压力、排气。
c、降低真空度。
d、更换轴承。
e、调整按5。 | 5、电机发热 | a、流量过大、超载运行。
b、碰擦。
c、电机轴承损坏。
d、电压偏低。 | a、关小出口阀。
b、检查排除。
c、更换轴承。
d、稳压。 | 6、水泵漏水 | a、机械密封磨损。
b、泵体有砂孔或破裂。
c、密封面不平整。
d、安装螺栓松懈。 | a、更换。
b、焊补或更换。
c、修整。
d、紧固。 |
|
|

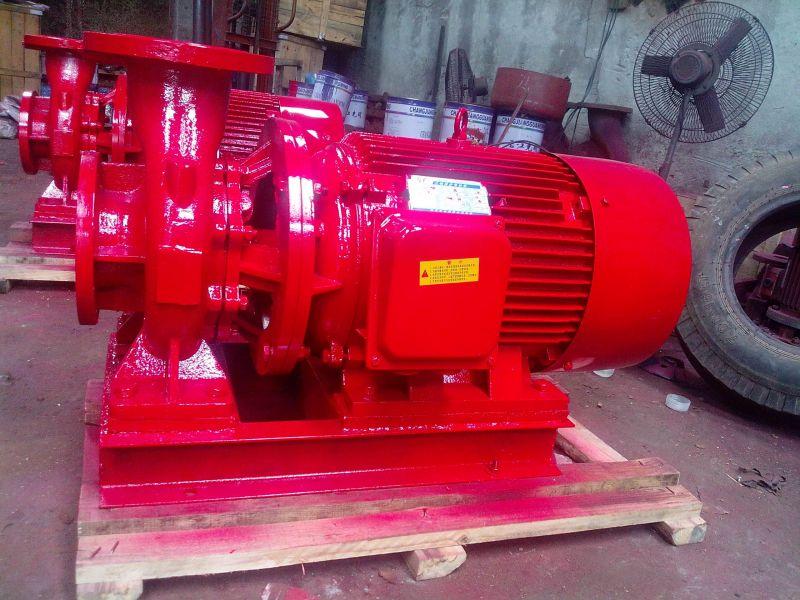

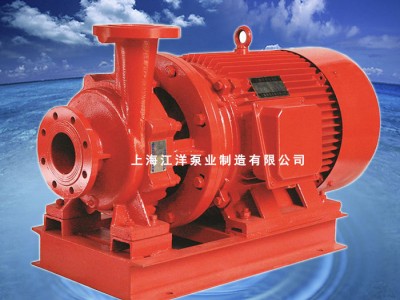

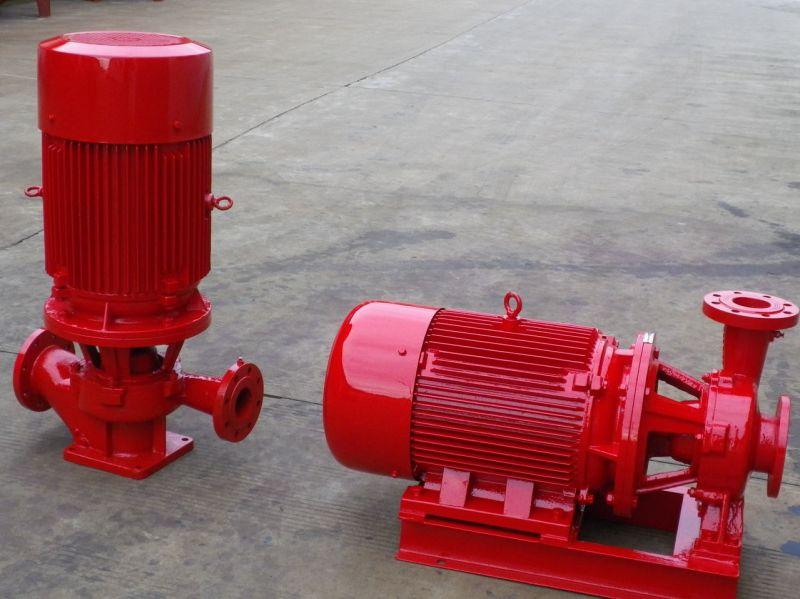

XBD-W卧式单级消防泵实拍图：
公司介绍：
上海江洋泵业制造有限公司是一家集科、工、贸于一体的给排水系统设备、各种泵系列的专业制造企业。总公司拥有较强水泵设计队伍和先进的生产检测设备，在多年的实践中已形成一套较为完整的生产经营保证体系，并拥有一批高素质的科研技术人员和经验丰富的生产员工，拥有快捷、周到的售后服务。在研究、设计、采购、加工、生产、装配、检验、销售及售后各环节，进行全面严格的质量管理。多年来一直走质量兴市之路，吸收消化国内外先进技术，投巨资不断引进尖端设备，研制并批量生产的给排水系统设备及各种泵，其多项技术指标已处于国内同行业领先水平。产品行销全国24个省、市、自治区、并出口东南亚国家。
本公司所生产的主要系列产品有离心泵、化工泵、排污泵、自吸泵、油泵、磁力泵、真空泵、多级泵以及相关配套电机、控制柜、阀门等。并在建筑行业、石油化工行业、制药行业、环保事业、消防送水、城市给排水、国防领域等工程设施中得到了广泛的应用。
上海江洋泵业本着“诚信、创新、卓越、效率”的企业精神，始终以客户满意为宗旨，严把质量关，积极开拓创新，与时俱进，不断地完善自己，提升市场竞争力，铸就江洋品牌！
我们真诚期待您来人来电参观、洽谈业务;并非常感谢社会各界朋友对我司的信任与支持，我们将尽最大的努力、竭诚为您服务！
我们的经营理念是“客户第一、品质保证”！
我们的企业目标是“立足国内、走向世界”！
售后服务：
1、按国家对机电产品的规定质保期为一年。在质保期内，用户将享受无偿服务，终身有偿服务、长期提供配件。
2、如客户在使用我们的产品过程中出现任何问题，我们将为您提供以下售后服务：
（1）用户在使用我公司产品时如遇任何问题时，可致电我公司售后服务部，我们在收到用户通知后的2小时内迅速给予反应，为用户提供紧急解决方案。
（2）如因用户使用不当或在保修期外，而引起产品的损坏或不能正常工作，我公司也将对产品提供维修服务，仅收取更换配件的成本费。
（3）我们将对出厂的产品建立客户档案，实行一机一档管理方案，客户服务部将定期跟踪产品使用情况，确保设备正常运行；
（4）客户在使用我们的产品时所提出的问题我们承诺将在6小时内给予答复或解决。
