| 材质 | 石墨 |
|---|---|
| 产地 | 上海 |
| 电动功率 | 110KW |
| 电压 | 380V |
| 工作温度 | 0-45（℃） |
| 进出口径 | 200 |
| 流量 | 60L/S |
| 排出口径 | 200 |
| 驱动方式 | 电动 |
| 吸程 | 2（m） |
| 销售方式 | 网络销售 |
| 性能 | 无泄露 |
| 扬程 | 110 |
| 用途 | 管道泵 |
| 原理 | 叶片泵 |
| 转速 | 2900 |
| 执行质量标准 | 国标 |
| 贸易属性 | 促销 |
| 泵轴位置 | 立式 |
| 叶轮数目 | 单级 |
| 叶轮结构 | 半开式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 发货期限 | 3天 |
| 品牌 | 卓全泵业 |
| 型号 | XBD12.0/60G-L |

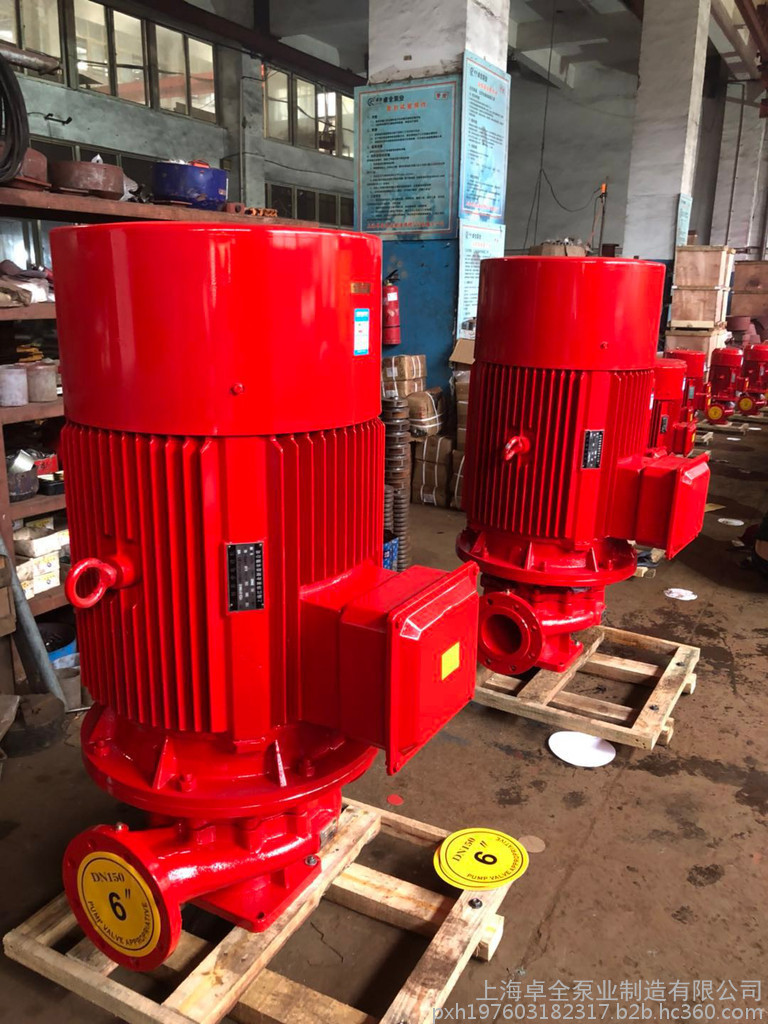

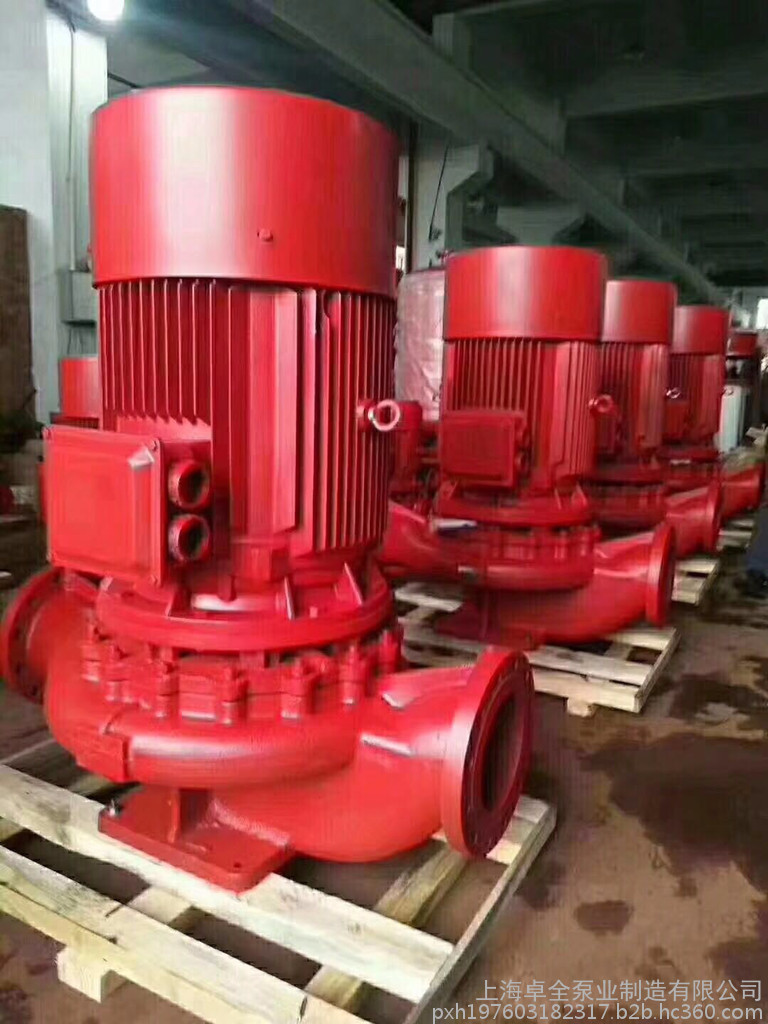

【XBD-ISG型单级立式消防泵】产品简介：
XBD-ISG型单级消防泵由电机和泵两部分组成，泵和电机同轴，泵结构包括泵体、叶轮、泵盖、机械密封等到部件组成。泵进、出口在同一水平轴线 上，且口径规格相同，装卸极为方便，占地面积小。泵设有安装底座便于安装，增加泵运行稳定性。泵密封采用机械密封，具有密封可靠，无泄漏的特点。泵的轴向 力由叶轮设平衡环来进行平衡、泵的进出口法兰按1.6MPa压力设计，管路配套方便。
XBD系列固定消防专用泵是我厂根据市场对消防泵的实际需要及其特殊的使用要求，严格按照国家最新颁布的GB6245-1998《消防泵性能要求和试验方法》标准而研制开发是新型消防产品。经国家消防装备质量监测中心检测，各项性能指标均达到或超过标准的要求。
XBD系列分为XBD立式单级消防泵、XBD便拆立式多级消防泵和XBD卧式多级消防泵、XBD卧式单级消防泵等结构形式以满足用户不同的使用需要。
【XBD-ISG型立式消防泵】主要特点：
1. 泵结构紧凑、体积小、外形美观，其立式结构决定安装占地面积小，其重心重合于泵脚中心，因而增强了泵的运行稳定和使用寿命。
2. 泵吸入口和吐出口均水平方向，简化了管路的连接。
3. 多级式可根据需要，吸入口和吐出口可安装成同方向或90度、180度、270度几个不同方向以满足不同的连接场合。（多级式详见多级式专用说明书）
4. 泵压力可根据需要增减水泵级数并切割叶轮外径予以满足，而不改变安装占地面积，这是其他泵类所不具有的。
5. 泵转子具有较小的绕度，运行平衡、振动小、噪音低、使用寿命长。
【XBD-ISG型立式消防泵】产品应用 ：
XBD-ISG型消防泵主要用于消防系统管道增压送水及设备配套等场合，也可适用于工业和城市给排水，高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压空调制冷系统送水及设备配套等场合。
【XBD-ISG型单级立式消防泵】结构说明：XBD-ISG型单吸单级消防泵由 机电和泵两部分组成，泵和电机同轴，泵结构包括泵体、叶轮、泵盖、机械密封等部件组成，泵进、出口在同一水平轴线上，且口径规格相同，装卸极为方便，占地 面积小。泵设有安装底座，便于安装，增加泵运行的稳定性，泵密封采用机械密封，具有密封可靠，无泄露的特点。泵的轴向力由叶轮设平衡环来进行平衡。泵的进 出口法兰按1.6MPa压力设计，管路配套方便。
【XBD-ISG型单级立式消防泵】结构示意图：
【XBD-ISG型单级立式消防泵】性能参数：
| 型 号 | 流量Q | 出口压力 | 转速n | 功率P | 效率η |
| XBD3.0/5-50(65) | 5 | 0.30 | 2900 | 4 | 63 |
| XBD3.2/5-50(65) | 0.32 | ||||
| XBD3.4/5-50(65) | 0.34 | ||||
| XBD4.6/5-50(65) | 5 | 0.46 | 2900 | 7.5 | 58 |
| XBD4.8/5-50(65) | 0.48 | ||||
| XBD5.0/5-50(65) | 0.50 | ||||
| XBD7.6/5-50(65) | 5 | 0.76 | 2900 | 15 | 50 |
| XBD7.8/5-50(65) | 0.78 | ||||
| XBD8.0/5-50(65) | 0.80 | ||||
| XBD11/5-50(65) | 5 | 1.10 | 2900 | 30 | 40 |
| XBD12/5-50(65) | 1.20 | ||||
| XBD12.5/5-50(65) | 1.25 | ||||
| XBD3.0/10-65(80) | 10 | 0.30 | 2900 | 7.5 | 71 |
| XBD3.2/10-65(80) | 0.32 | ||||
| XBD3.4/10-65(80) | 0.34 | ||||
| XBD4.6/10-65(80) | 10 | 0.46 | 2900 | 15 | 67 |
| XBD4.8/10-65(80) | 0.48 | ||||
| XBD5.0/10-65(80) | 0.50 | ||||
| XBD7.6/10-65(80) | 10 | 0.76 | 2900 | 22 | 59 |
| XBD7.8/10-65(80) | 0.78 | ||||
| XBD8.0/10-65(80) | 0.80 | ||||
| XBD11/10-65(80) | 10 | 1.10 | 2900 | 37 | 54 |
| XBD12/10-65(80) | 1.20 | ||||
| XBD12.5/10-65(80) | 1.25 | ||||
| XBD3.0/25-80(100) | 25 | 0.30 | 2900 | 15 | 76 |
| XBD3.2/25-80(100) | 0.32 | ||||
| XBD3.4/25-80(100) | 0.34 | ||||
| XBD4.6/25-80(100) | 25 | 0.46 | 2900 | 22 | 74 |
| XBD4.8/25-80(100) | 0.48 | ||||
| XBD5.0/25-80(100) | 0.50 | ||||
| XBD7.6/25-80(100) | 25 | 0.76 | 2900 | 37 | 69 |
| XBD7.8/25-80(100) | 0.78 | ||||
| XBD8.0/25-80(100) | 0.80 | ||||
| XBD11/25-80(100) | 25 | 1.10 | 2900 | 75 | 69 |
| XBD12/25-80(100) | 1.20 | ||||
| XBD12.5/25-80(100) | 1.25 | ||||
| XBD13/25-80(100) | 25 | 1.30 | 2900 | 90 | 57 |
| XBD14/25-80(100) | 1.40 | ||||
| XBD15/25-80(100) | 1.50 | ||||
| XBD3.0/45-100(125) | 45 | 0.30 | 2900 | 22 | 73 |
| XBD3.2/45-100(125) | 0.32 | ||||
| XBD3.4/45-100(125) | 0.34 | ||||
| XBD4.6/45-100(125) | 45 | 0.46 | 2900 | 37 | 77 |
| XBD4.8/45-100(125) | 0.48 | ||||
| XBD5.0/45-100(125) | 0.50 | ||||
| XBD7.6/45-100(125) | 45 | 0.76 | 2900 | 55 | 80 |
| XBD7.8/45-100(125) | 0.78 | ||||
| XBD8.0/45-100(125) | 0.80 | ||||
| XBD11/45-100(125) | 45 | 1.10 | 2900 | 90 | 70 |
| XBD12/45-100(125) | 1.20 | ||||
| XBD12.5/45-100(125) | 1.25 | ||||
| XBD2.8/55-150(200) | 55 | 0.28 | 1450 | 30 | 78 |
| XBD3.0/55-150(200) | 0.30 | ||||
| XBD3.2/55-150(200) | 0.32 | ||||
| XBD4.6/55-150(200) | 55 | 0.46 | 1450 | 45 | 75 |
| XBD4.8/55-150(200) | 0.48 | ||||
| XBD5.0/55-150(200) | 0.50 | ||||
| XBD7.6/55-150 | 55 | 0.76 | 2900 | 75 | 76 |
| XBD7.8/55-150 | 0.78 | ||||
| XBD8.0/55-150 | 0.80 | ||||
| XBD11/55-150 | 55 | 1.10 | 2900 | 110 | 73 |
| XBD12/55-150 | 1.20 | ||||
| XBD12.5/55-150 | 1.25 | ||||
| XBD13/55-150 | 45 | 1.30 | 2900 | 110 | 80 |
| XBD14/55-150 | 1.40 | ||||
| XBD15/55-150 | 1.50 | ||||
| XBD4.6/100-200 | 100 | 0.46 | 1450 | 75 | 81 |
| XBD4.8/100-200 | 0.48 | ||||
| XBD5.0/100-200 | 0.50 | ||||
| XBD3.0/150-250 | 150 | 0.30 | 1450 | 75 | 80 |
| XBD3.2/150-250 | 0.32 | ||||
| XBD3.4/150-250 | 0.34 | ||||
| XBD4.6/140-250 | 140 | 0.46 | 1450 | 90 | 72 |
| XBD4.8/140-250 | 0.48 | ||||
| XBD5.0/140-250 | 0.50 | ||||
| XBD2.4/200-300 | 200 | 0.24 | 970 | 75 | 81 |
| XBD2.6/200-300 | 0.26 | ||||
| XBD2.8/200-300 | 0.28 | ||||
| XBD2.8/200-300(350) | 200 | 0.28 | 1450 | 90 | 84 |
| XBD3.0/200-300(350) | 0.30 | ||||
| XBD3.2/200-300(350) | 0.32 | ||||
| XBD4.0/200-300 | 200 | 0.40 | 970 | 132 | 84 |
| XBD4.2/200-300 | 0.42 | ||||
| XBD4.4/200-300 | 0.44 | ||||
| XBD4.6/160-300 | 160 | 0.46 | 1450 | 110 | 78 |
| XBD4.8/160-300 | 0.48 | ||||
| XBD5.0/160-300 | 0.50 | ||||
| XBD4.6/200-350 | 200 | 0.46 | 1450 | 160 | 83 |
| XBD4.8/200-350 | 0.48 | ||||
| XBD5.0/200-350 | 0.50 | ||||
| XBD2.8/300-400 | 300 | 0.28 | 1450 | 132 | 76 |
| XBD3.0/300-400 | 0.30 | ||||
| XBD3.2/300-400 | 0.32 | ||||
| XBD2.8/330-500 | 330 | 0.28 | 1450 | 160 | 78 |
| XBD3.0/330-500 | 0.30 | ||||
| XBD3.2/330-500 |
|
XBD-ISG型单级立式消防泵故障原因及排除方法
| 故障现象 | 可能产生的原因 | 排除方法 |
| 立式消防泵不出水 | a、进出口阀门未打开，进出管路阻塞，流道叶轮阻塞。 | a、检查，去除阻塞物 |
| 立式消防泵流量不足 | a、先按1.原因检查。 | a、先按1.排除 |
| 立式消防泵功率过大 | a、超过额定流量使用。 | a、调节流量关小出口阀门。 |
| 立式消防泵杂音振动 | a、管路支撑不稳。 | a、稳固管路 |
| 立式消防泵电机发热 | a、流量过大、超载运行。 | a、关小出口阀。 |
| 立式消防泵漏水 | a、机械密封磨损。 | a、更换。 |
订货须知
1.XBD-ISG型单级立式消防泵产品名称与型号:
2.XBD-ISG型单级消防泵进出口径
3.XBD-ISG型单级立式消防泵的扬程（m）
4.XBD-ISG型单级立式消防泵的流量
5.XBD-ISG型单级立式消防泵的电机功率（KW）
6.XBD-ISG型单级立式消防泵的转速（r/min）
7.XBD-ISG型单级立式消防泵的电机电压（V）
8.XBD-ISG型单级立式消防泵的吸程（m）
9.XBD-ISG型单级立式消防泵是否带附件以便我们的为您正确选型。
所属系列：消防泵选型
若已经由设计单位选定我公司的XBD-ISG型单级立式消防泵产品型号，请按XBD-ISG型立式消防泵型号直接向永信泵业销售部订购。
当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们永信泵业的技术专家为您审核把关。
